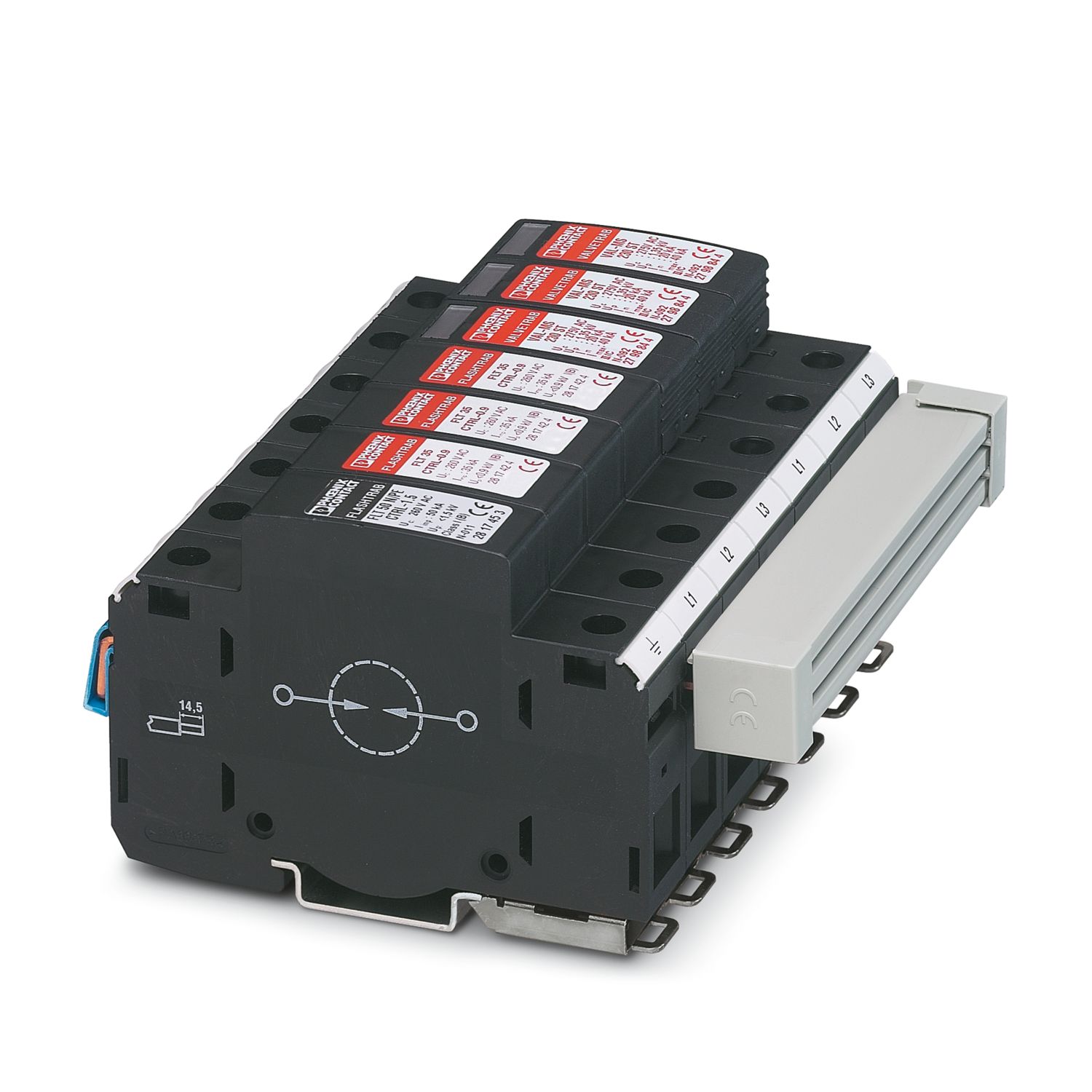

SYS-SET/3+1/ 9
-
Tip 1/2 aşırı gerilim koruma cihazı
2856346
AEC prensibiyle çalışan, 3+1 devresinde TT/TN-S sistemleri için, EN Tip 1+2'ye uygun yıldırım akım ve aşırı gerilim arestör kombinasyonu.
Ürün Ayrıntıları
| IEC kategorisi | I + II |
| EN tip | T1 + T2 |
| Tasarım | Ray modülü, iki kısımlı, bölünebilir |
| Nominal gerilim UN | 230 V AC |
| Çok damarlı min. iletken kesit alanı | 0,5 mm² |
| Çok damarlı maks. iletken kesit alanı | 25 mm² |
| Tek damarlı min. iletken kesit alanı | 0,5 mm² |
| Tek damarlı maks. iletken kesit alanı | 35 mm² |
| Boyutlu çizim |
|
| Genişlik | 123,9 mm |
| Yükseklik | 109,6 mm |
| Derinlik | 65,5 mm |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Muhafaza malzemesi | PA |
| Mekanik veriler | |
| Açık yan taraf | Hayır |
| Hareket yönü | 3L-N & N-PE |
| Koruma seviyesi Up (L-N) | ≤ 0,9 kV |
| Koruma seviyesi Up (N-PE) | ≤ 1,5 kV |
| Paralel kablajlı maks. ön sigorta | 125 A (gL) |
| Ortam koşulları | |
| Koruma sınıfı | IP20 |
| Montaj tipi | DIN rayı: 35 mm |
