K-5E - OE/010-C06/M40 F8 - Kalıp plastik kablo fişi - 1620321

Notlar

Çalışma durumu	Çalışma eğrisine dikkat edin.
Güvenlik notu
Güvenlik notu	UYARI: Konnektörler, yük altında iken takılamaz veya bağlantısından ayırılamaz. Uyarıların dikkate alınmaması veya yanlış kullanım, kişilerin ve/veya eşyaların zarar görmesine neden olabilir.
		• UYARI: Yalnızca doğru biçimde işlev gösteren ürünleri işletime alın. Ürünler, düzenli aralıklarla hasarlı bakımından incelenmelidir. Bozuk ürünleri derhal işletimden çıkarın. Hasarlı ürünleri yenisiyle değiştirin. Onarım yapılması mümkün değildir.
		• UYARI: Ürün yalnızca kalifiye elektrik personeli tarafından kurulabilir ve işletilebilir. Bu kişiler, aşağıdaki güvenlik notlarına uymalıdır. Kalifiye personel, elektrik mühendisliğinin temel konuları hakkında bilgi sahibi olmalıdır. Tehlikeleri teşhis edebilmeli ve önleyebilmelidir. Ambalaj üzerindeki ilgili sembol, ürünü kurmak ve işletmek için yalnızca elektrik mühendisliği alanında bilgi sahibi personelin görevlendirilmesine izin verildiğini belirtmektedir.
		• Ürünler, tesis, kontrolör ve elektrikli cihaz mühendisliği alanlarındaki uygulamalar için uygundur.
		• Konnektörler, dış mekan uygulamalarında kullanıldığında çevresel etkilere karşı korunmalıdır.
		• Montajlı ürünlerin manipüle edilmesine veya uygun olmayan biçimde açılmasına izin verilmez.
		• Yalnızca listelenmiş standartların teknik verilerinde belirtilmiş olan (ör. phoenixcontact.com/products adresinde çevrimiçi olarak sunulan ürün aksesuarları içeriğinde listelenmiş olanlar), eşleşen konnektörler kullanın.
		• Ürün, üçüncü taraf üreticiler ile doğrudan bağlantı halinde kullanıldığında, tüm sorumluluk kullanıcıya aittir.
		• > 50 V AC çalışma gerilimleri için, iletken konnektör muhafazaları topraklanmalıdır
		• Koruyucu veya fonksiyonel toprağın doğru bağlandığından emin olun.
		• Birden fazla sayıda devreyi bir kabloda ve/veya konnektörde kombine ederken, VDE 0100/1.97 § 411.1.3.2 ve DIN EN 60 204/11.98 § 14.1.3 geçerlidir
		• Yalnızca Phoenix Contact tarafından tavsiye edilen aletleri kullanın
		• Bu ürün için çevrimiçi olarak phoenixcontact.com/products adresindeki İndirilenler sayfasında sunulan montaj talimatları/Design In tasarım dokümanlarına uyulmalıdır.
		• Konnektörü yalnızca tamamen takılmış ve kilitlenmiş durumda iken işletin.
		• Kabloyu döşerken, konnektörlere etkiyen çekme yükünün standartlarda belirtilen üst sınırı aşmadığından emin olun.
		• Kablonun minimum bükülme yarıçapını dikkate alın. Kabloyu bükmeden döşeyin.
		• Normal çalışma esnasında, konnektör ısınır. Ortam koşullarına bağlı olarak, konnektörün yüzeyi ısınmaya devam edebilir. Böyle bir durumda kullanıcı, uyarılar (ör. DIN EN ISO 13732-1:2008-12) asmakla sorumludur.

Ürün özellikleri

Ürün tipi	Sinyal ve güç kablosu

Konnektör

Geçmeli konnektörün özellikleri
Tasarım	Düz, plastik kalıplanmış
Diş tipi	M40
Kilitleme tipi	Vidalı kilitleme
Koruma sınıfı	IP67, kilitli konumdayken
Kutup sayısı	2+3+PE
Dönüş yönü	Standart
Kontak tipi	Dişi
Takma/çekme çevrimleri	50
Kontak direnci	< 0,3 mΩ
Maksimum akım	70 A
Gerilim	630 V
Darbe gerilim kategorisi	III
Kirlilik sınıfı	3
Nominal darbe gerilimi	6 kV
Ortam sıcaklığı (çalışma)	-40 °C ... 105 °C
Kablonun özellikleri
Kablo tipi	PSLC11Y-J
Ekranlı	evet

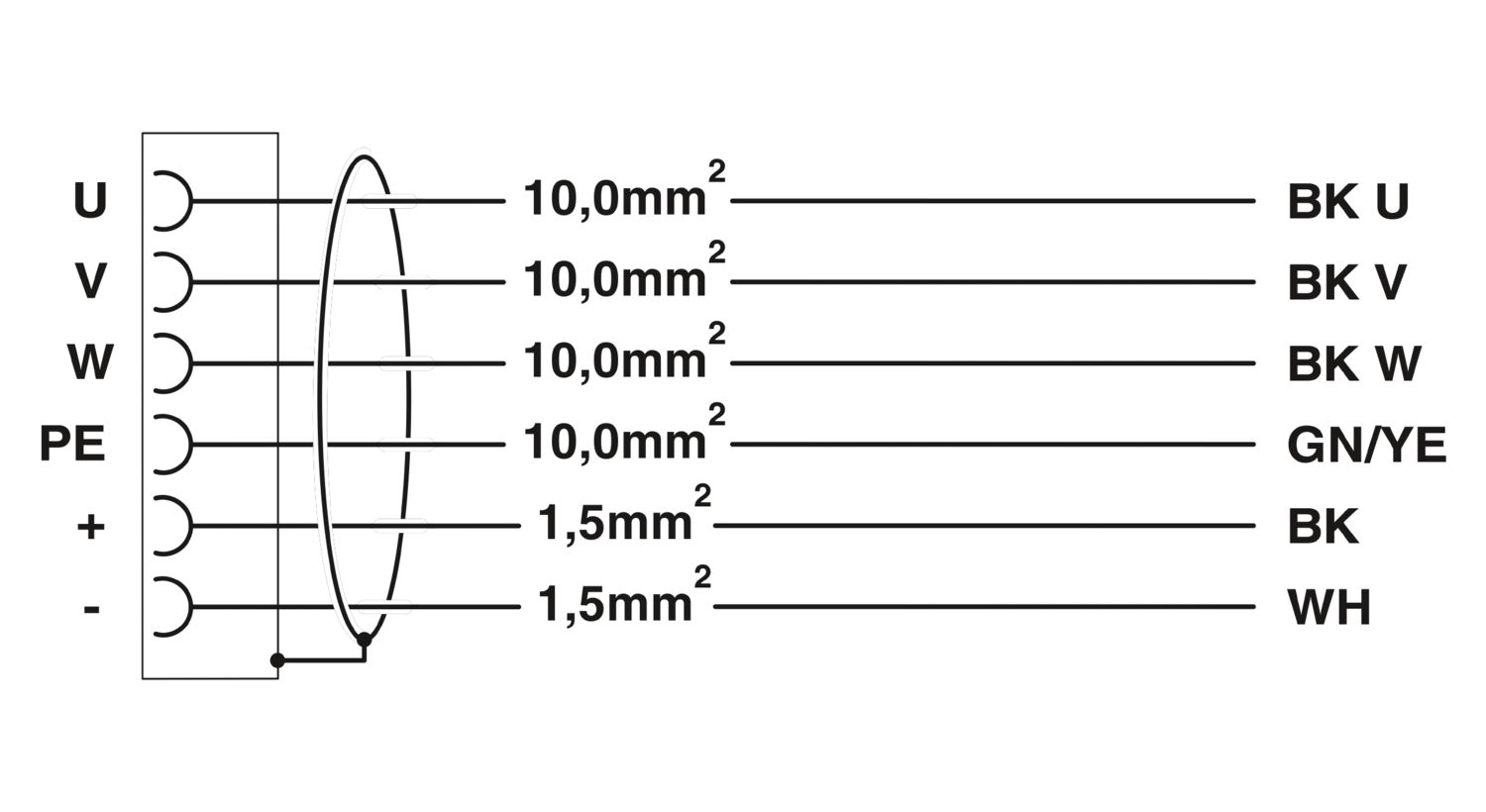

Kablo yapısı	4 x 10 mm² + 2 x 1,5 mm²
Kablo yapısı (AWG)	8 AWG/4c + 16 AWG/1pr
Dış kablo çapı	18,10 mm
Dış kılıf, malzeme	TPU
Kablo izolasyon malzemesi	TPM
Dış kılıf, renk	turuncu RAL 2003
Nominal gerilim, kablo	1000 V
Test gerilimi	4 kV (2 kV sinyal)
Nominal akım	61 A
En küçük eğilme yarıçapı, hareketli montaj	218 mm
Ortam sıcaklığı (çalışma) sabit montaj için	-50 °C ... 80 °C
Ortam sıcaklığı (çalışma) esnek montaj için	-20 °C ... 70 °C

Kablo / hat

Ürün numarası	1620321
Ambalaj birimi	1 pc
Açıklama	Sipariş üzerine yapılmış (iade edilemez)
Satış Kodu	ABR
Ürün Kodu	ABRDIA
GTIN (Küresel Ticari Ürün Numarası)	4046356833592
Adet Ağırlığı (ambalaj dahil)	6,97 kg
Adet ağırlığı (ambalaj hariç)	7.388,29 kg
Gümrük tarife no	85444290
Menşe ülke	DE

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	6(b), 6(b)-II, 6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
SCIP	eb872c4e-11b2-404f-883b-df75cb36fbd5
