SAC-5P-M12MS/19-PUR/M12FR SHBK
-
Sensör/aktüatör kablosu
1401216

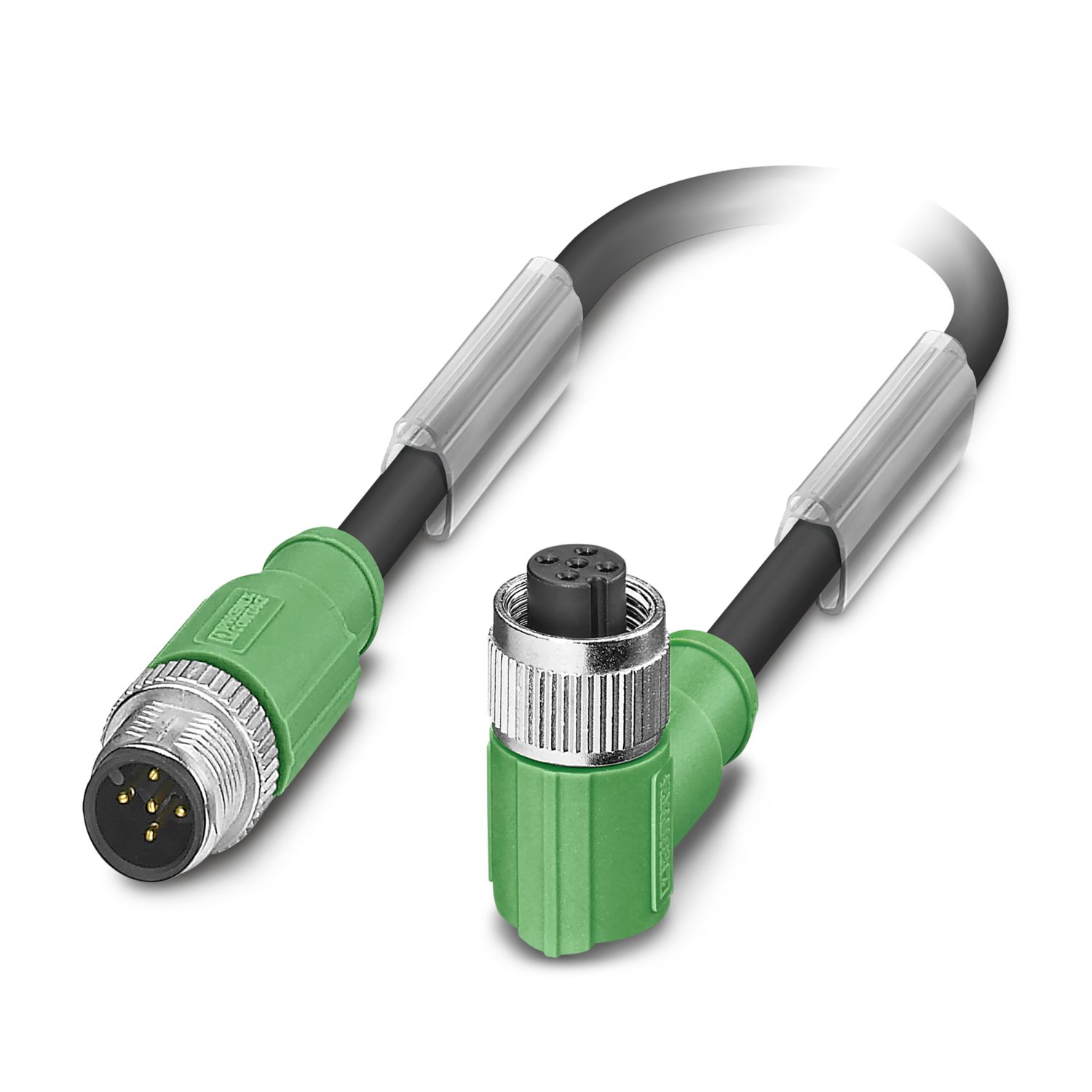

Sensör/aktüatör kablosu, 5-kutup, PUR halojensiz, siyah-gri RAL 7021, ekranlı, Fiş düz M12, kodlama: A, açık Dişi açılı M12, kodlama: A, kablo uzunluğu: 19 m
Ürün Ayrıntıları
| Ürün tipi | Sensör/aktüatör kablosu |
| Kutup sayısı | 5 |
| Kablo çıkış sayısı | 1 |
| Ekranlı | evet |
| Kodlama | A |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 3 |
| UL 94'e uygun yanmazlık sınıfı | HB |
| Sızdırmaz malzeme | NBR |
| Gövde malzemesi | TPU, zor tutuşur, kendiliğinden söner |
| Kontak malzemesi | CuSn |
| Kontak yüzey malzemesi | Ni/Au |
| Kontak taşıyıcı malzemesi | TPU GF |
| Vidalı bağlantı için malzeme | Çinko pres döküm, nikel kaplı |
| İzolasyon direnci | ≥ 100 MΩ |
| Nominal gerilim UN | 60 V |
| Nominal akım IN | 4 A |
| Mekanik veriler | |
| Takma/çekme çevrimleri | ≥ 100 |
| Durum göstergesi | hayır |
| Durum göstergesi mevcut | hayır |
| Bağlantı 1 | |
| Tasarım | Fiş düz M12 |
| Kutup sayısı | 5 |
| Kodlama tipi | A |
| Bağlantı 2 | |
| Tasarım | Dişi açılı M12 |
| Kutup sayısı | 5 |
| Kodlama tipi | A |
| Kablo uzunluğu | 19 m |
| PUR halojensiz siyah [PUR] | |
| Boyutlu çizim |
|
| Kablo ağırlığı | 48 kg/km |
| UL AWM Tipi | 20549 |
| Kutup sayısı | 5 |
| Ekranlı | evet |
| Kablo tipi | PUR halojensiz siyah [PUR] |
| İletken yapısı, sinyal hattı | 42x 0,10 mm |
| AWG sinyal hattı | 22 |
| Kablo kesiti | 5x 0,34 mm² (Sinyal hattı) |
| İzolasyon dahil kablo çapı | 1,27 mm ±0,02 mm (Sinyal hattı) |
| Dış kablo çapı | 5,90 mm ±0,2 mm |
| Dış kılıf, malzeme | PUR |
| Dış kılıf, renk | siyah-gri RAL 7021 |
| İletken malzeme | Çıplak Cu litz telleri |
| Kablo izolasyon malzemesi | PP |
| Tek tel, renk | kahverengi, beyaz, mavi, siyah, gri |
| Kalınlık, izolasyon | ≥ 0,21 mm |
| Genel bükülme | Dolgunun etrafından kablo damarına 5 tel |
| Optik ekran kapama | 85 % |
| Maks. iletken direnci | maks. 57 Ω/km (20 °C'de) |
| İzolasyon direnci | 70 GΩ*km (20 °C'de) |
| Nominal gerilim, kablo | 300 V (20 °C'de) |
| Test gerilimi İletken/İletken | 3000 V (20 °C'de) |
| En küçük eğilme yarıçapı, sabit montaj | 29,5 mm |
| En küçük eğilme yarıçapı, hareketli montaj | 59 mm (+60 °C'ye kadar) |
| Dinamik yük kapasitesi (eğme) | Maks. eğilme yarıçapları: 4000000, Eğilme yarıçapı: 59 mm, Travers yolu: 10 m, Travers oranı: 3 m/s, Hızlanma: 10 m/s² |
| Halojensiz | DIN VDE 0472 kısım 815'e uygun |
| Ateşe dayanıklılık | UL FT-2'ye uygun |
| Diğer direnç | hidroliz ve mikrop dayanımlı |
| kısmi UV-dayanımlı (DIN EN ISO 4892-2-A ile uyumlu) | |
| Önemli özellikler | esnek kablo kondüitine uygun |
| Ortam sıcaklığı (çalışma) | -40 °C ... 80 °C (kablo, sabit montaj) |
| -25 °C ... 80 °C (Kablo, sabit montaj) | |
| Ortam koşulları | |
| Koruma sınıf | IP65 |
| IP67 | |
| Ortam sıcaklığı (çalışma) | -25 °C ... 90 °C (Fiş / soket) |
| -25 °C ... 80 °C (kablo, sabit montaj) | |
| -5 °C ... 80 °C (Kablo, sabit montaj) | |
