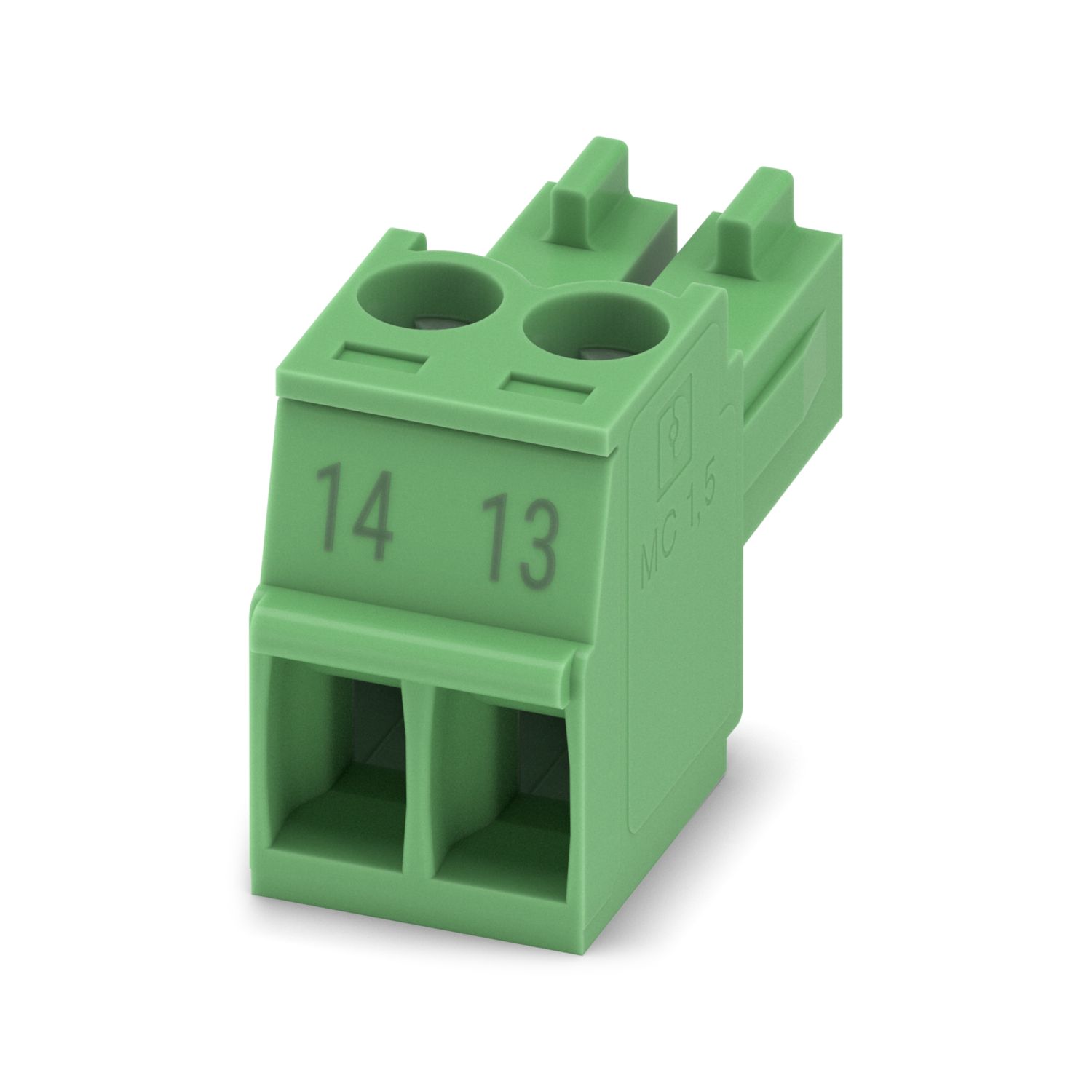

PCB konnektörü, renk: yeşil, pin sayısı: 2, ürün gamı: MC 1,5/..-ST, pin aralığı: 3,5 mm, vida başlı yapı: L Yarıklı, ambalaj tipi: karton ambalajlı
| Ürün tipi | PCB konnektörü |
| Ürün gamı | MC 1,5/..-ST |
| Ürün grubu | COMBICON Connectors S |
| Kutup sayısı | 2 |
| Pin aralığı | 3,5 mm |
| Satır sayısı | 1 |
| Özellikler | |
| Nominal akım IN | 8 A |
| Nominal gerilim UN | 160 V |
| Kontak direnci | 1,3 mΩ |
| Nominal gerilim (III/3) | 160 V |
| Nominal aşırı gerilim (III/3) | 2,5 kV |
| Nominal gerilim (III/2) | 160 V |
| Nominal aşırı gerilim (III/2) | 2,5 kV |
| Anma gerilimi (II/2) | 320 V |
| Nominal aşırı gerilim (II/2) | 2,5 kV |
| Bağlantı teknolojisi | |
| Tasarım | Standart |
| Konnektör sistemi | COMBICON MC 1,5 |
| Nominal kesit alanı | 1,5 mm² |
| Kontak türü | Dişi |
| İç kilit | |
| Kilitleme tipi | yok |
| Montaj tipi | onsuz |
| İletken bağlantısı | |
| Bağlantı yöntemi | Asansör mekanizmalı vidalı bağlantı |
| Kablo/PCB bağlantı yönü | 0 ° |
| İletken kesiti, tek telli | 0,08 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,08 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 28 ... 16 |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 1,5 mm² |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 0,5 mm² |
| Aynı kesit alanlı 2 iletken, tek damarlı | 0,08 mm² ... 0,5 mm² |
| Aynı kesit alanlı 2 iletken, çok damarlı | 0,08 mm² ... 0,75 mm² |
| Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan | 0,25 mm² ... 0,34 mm² |
| Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan | 0,5 mm² ... 0,5 mm² |
| Silindir gösterge a x b / çap | 2,4 mm x 1,5 mm / 1,6 mm |
| Kablo soyma uzunluğu | 7 mm |
| Tahrik şekilli vida ucu | Yarıklı (L) |
| Sıkma torku | 0,22 Nm ... 0,25 Nm |
| İzoleli olmayan yüksükler için teknik özellikler | |
| tavsiye edilen sıkma aleti | 1212034 CRIMPFOX 6 |
| İzoleli yüksükler için teknik özellikler | |
| tavsiye edilen sıkma aleti | 1212034 CRIMPFOX 6 |
| Malzeme verisi - kontak | |
| Not | WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz |
| Kontak malzemesi | Cu alaşımı |
| Yüzey özellikleri | sıcak daldırmalı kalay kaplı |
| Metal yüzey bağlantı noktası (üst katman) | Kalay (4 - 8 µm Sn) |
| Metal yüzey temas alanı (üst katman) | Kalay (4 - 8 µm Sn) |
| Malzeme verisi - muhafaza | |
| Renk (Muhafaza) | yeşil (6021) |
| Yalıtım malzemesi | PA |
| İzolasyon malzeme grubu | I |
| IEC 60112'ye göre CTI | 600 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI | 850 |
| EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT | 775 |
| EN 60695-10-2'ye göre küre basınç testi için sıcaklık | 125 °C |
| Boyutlu çizim |
|
| Pin aralığı | 3,5 mm |
| Genişlik [g] | 7 mm |
| Yükseklik [y] | 11,1 mm |
| Uzunluk [l] | 16,1 mm |
| Uygulamaya yönelik not | 0,08 mm² kablolar monte edilirken bağlantı alanının ortasına yerleştirilmelidir. Bu, montajdan sonra kontrol edilmelidir. |
| İletken hasarı ve gevşemesi için test | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sonuç | Test geçildi |
| Çekme testi | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Kablo kesiti/kablo tipi/çekme kuvveti ayar noktası/gerçek değer | 0,14 mm² / sabit / > 10 N |
| 0,14 mm² / çok damarlı / > 10 N | |
| 1,5 mm² / sabit / > 40 N | |
| 1,5 mm² / çok damarlı / > 40 N | |
| Sökme ve takma kuvvetleri | |
| Spesifikasyon | IEC 60512-13-2:2006-02 |
| Sonuç | Test geçildi |
| Çevrim sayısı | 25 |
| Kutup başına bağlantı kuvveti, yaklaşık | 6 N |
| Kutup başına çekme kuvveti, yaklaşık | 4 N |
| Tork testi | |
| Spesifikasyon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| İnskripsiyonların direnci | |
| Spesifikasyon | DIN EN 60068-2-70:1996-07 |
| Sonuç | Test geçildi |
| Polarizasyon ve kodlama | |
| Spesifikasyon | IEC 60512-13-5:2006-02 |
| Sonuç | Test geçildi |
| Gözle muayene | |
| Spesifikasyon | DIN EN 60512-1-1:2003-01 |
| Sonuç | Test geçildi |
| Boyut incelemesi | |
| Spesifikasyon | DIN EN 60512-1-2:2003-01 |
| Sonuç | Test geçildi |
| Titreşim testi | |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Büyüklük | 0,35 mm (10 Hz ... 60,1 Hz) |
| Hızlanma | 5g (60,1 Hz ... 150 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Dayanım testi | |
| Spesifikasyon | IEC 60512-9-1:2010-03 |
| Deniz seviyesinde darbe dayanım gerilimi | 2,95 kV |
| Kontak direnci R1 | 1,3 mΩ |
| Kontak direnci R2 | 1,4 mΩ |
| Takma/sökme çevrimi | 25 |
| Izolasyon direnci, bitişik kutuplar | > 5 MΩ |
| İklim testi | |
| Spesifikasyon | ISO 6988:1985-02 |
| Aşındırıcı stres | 0.2 dm3 SO2 on 300 dm3/40 °C/1 çevrim |
| Isıl stres | 100 °C/168 h |
| Güç frekansı dayanım gerilimi | 1,39 kV |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -40 °C ... 100 °C (zayıflama eğrisine bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Göreceli nem (stok/nakliye) | 30 % ... 70 % |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Termal test | Test grubu C | |
| Spesifikasyon | IEC 60512-5-1:2002-02 |
| Test edilen kutup sayısı | 20 |
| İzolasyon direnci | |
| Spesifikasyon | DIN EN 60512-3-1:2003-01 |
| Izolasyon direnci, bitişik kutuplar | > 5 MΩ |
| Hava klerans ve sürünme mesafeleri | | |
| Spesifikasyon | IEC 60664-1:2007-04 |
| İzolasyon malzeme grubu | I |
| Karşılaştırmalı izleme dizini (IEC 60112) | CTI 600 |
| Nominal izolasyon gerilimi (III/3) | 160 V |
| Nominal aşırı gerilim (III/3) | 2,5 kV |
| minimum klerans değeri - homojen olmayan saha (III/3) | 1,5 mm |
| minimum krepaj mesafesi (III/3) | 2 mm |
| Nominal izolasyon gerilimi (III/2) | 160 V |
| Nominal aşırı gerilim (III/2) | 2,5 kV |
| minimum klerans değeri - homojen olmayan saha (III/2) | 1,5 mm |
| minimum krepaj mesafesi (III/2) | 1,5 mm |
| Nominal izolasyon gerilimi (II/2) | 320 V |
| Nominal aşırı gerilim (II/2) | 2,5 kV |
| minimum klerans değeri - homojen olmayan saha (II/2) | 1,5 mm |
| minimum krepaj mesafesi (II/2) | 1,6 mm |
| Ambalaj tipi | karton ambalajlı |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 8 A | 28 - 16 | ||
| D | ||||
| 300 V | 8 A | 28 - 16 | ||
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 8 A | 30 - 14 | ||
| D | ||||
| 300 V | 8 A | 30 - 14 | ||
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| keine | ||||
| 160 V | 8 A | 0,2 - 1,5 | ||
