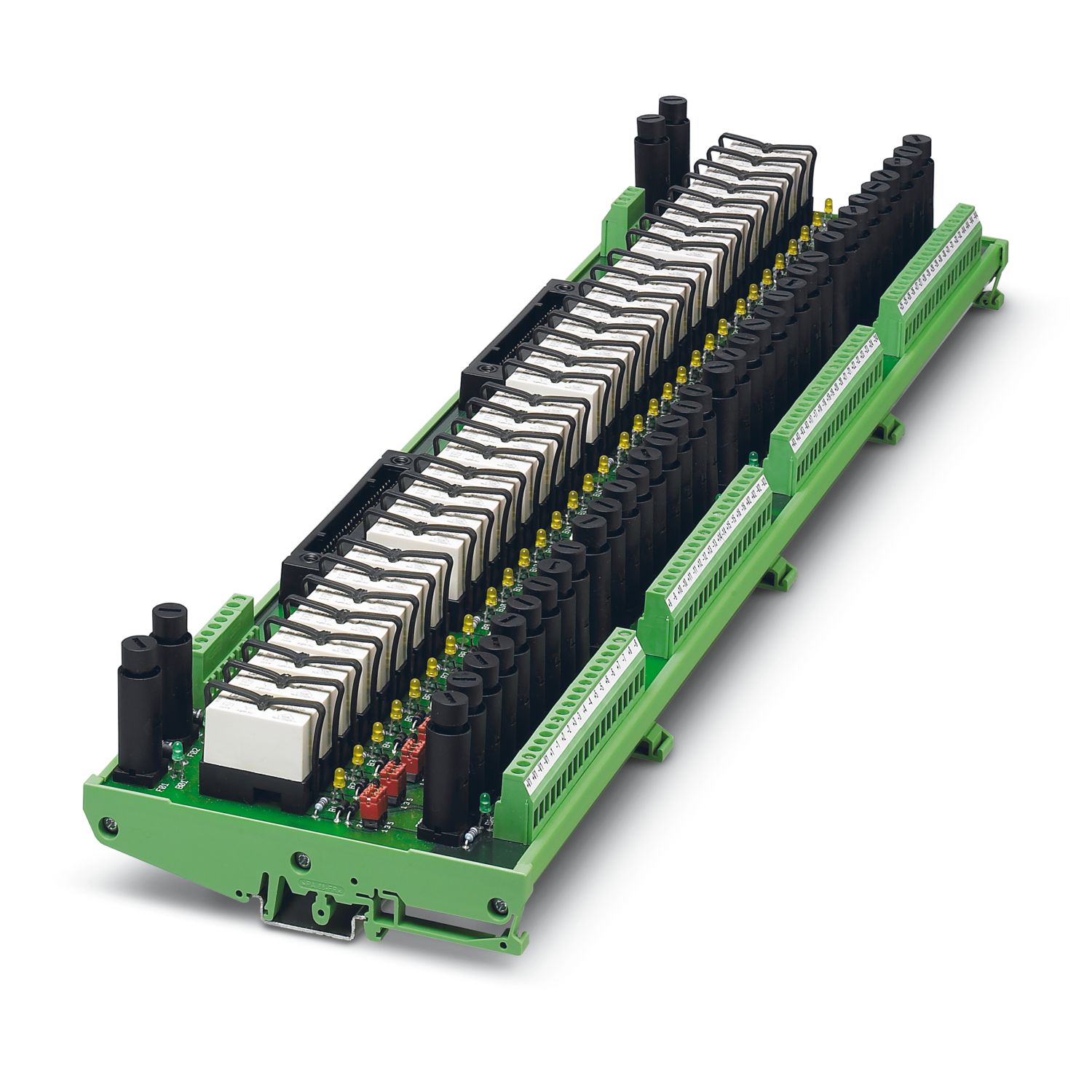

UM-2KS50/32-MR/21/ADV151/SO179
-
Aktif modül
2310222

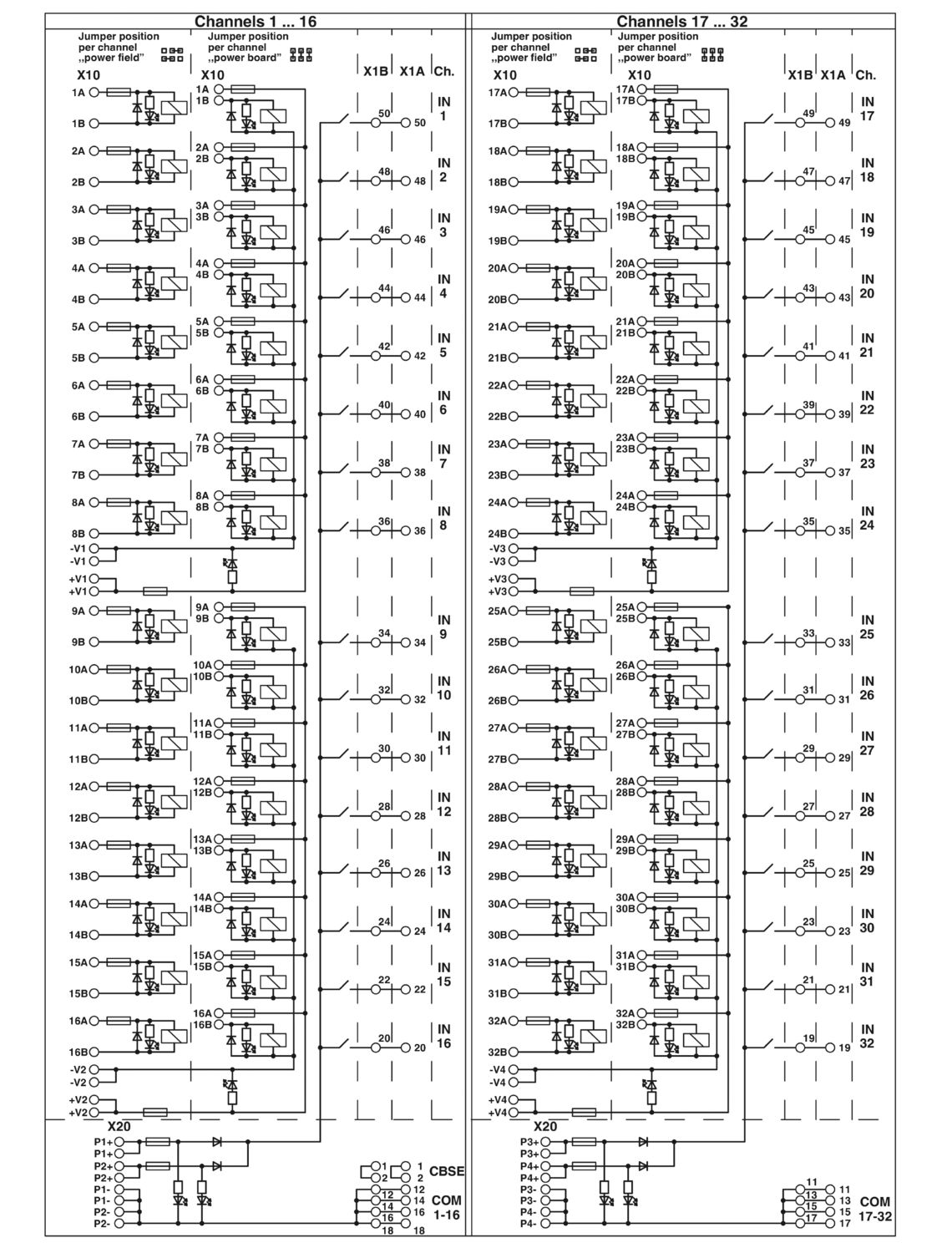

32-kanal giriş röle modülü (1 N/O kontak), vidalı bağlantı ve bir sigorta (1 A) bulunan. I/O bağlantısı, gerilim beslemesi ve 50-kut. dizi, yedekli olarak tasarlanmıştır. Yokogawa ADV151 ve ADV161 kartları için uygundur.
Ürün Ayrıntıları
| Ürün tipi | Arabirim modülü |
| Kanal sayısı | 32 |
| Mekanik çalışma ömrü | 3x 107 çevrim |
| İzolasyon karakteristikleri: Hava ve atlama mesafeleri, giriş/çıkış | |
| İzolasyon | İşlevsel izolasyon |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 2 |
| İzolasyon karakteristikleri: Hava ve atlama mesafeleri, çıkış/çıkış | |
| İzolasyon | İşlevsel izolasyon |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 2 |
| Hava ve atlama mesafeleri, giriş/çıkış | |
| Nominal izolasyon gerilimi | 50 V |
| Nominal darbe gerilimi | 0,5 kV (1,2 / 50 μs) |
| Hava ve atlama mesafeleri, çıkış/çıkış | |
| Nominal izolasyon gerilimi | 50 V |
| Nominal darbe gerilimi | 0,5 kV (1,2 / 50 μs) |
| Desteklenen kontrolör YOKOGAWA CS3000 CentumVP | |
| Uygun I/O kartı | ADV151 |
| ADV161 | |
| Desteklenen kontrolör YOKOGAWA STARDOM | |
| Uygun I/O kartı | NFDV151 |
| NFDV161 | |
| Nominal giriş gerilimi UN | 24 V DC |
| UN'ye ilişkin giriş gerilimi aralığı | 0,9 ... 1,1 |
| Giriş gerilim aralığı | 21,6 V DC ... 26,4 V DC |
| UN'de tipik giriş akımı | 18 mA (kanal başına) |
| Tipik tepki süresi | 8 ms |
| Tipik bırakma zamanı | 10 ms |
| Koruma devresi | Serbest çalışma; Ters gerilim diyodu |
| Polarite koruma; Polarite koruma diyodu | |
| Durum göstergesi/kanal | Sarı LED |
| Anahtarlama | |
| Kontak tipi | Tek kontak, 1 N/A kontak |
| Şalter kontağı tipi | Tek kontak |
| Kontak malzemesi | AgNi |
| Maksimum anahtarlama gerilimi | 24 V AC/DC (Kanal başına maks. akım 100 mA, maks. toplam akım 1 A) |
| Çıkış sigortası | 32x 80 mA 5x20 sigorta |
| Tipik tepki süresi | yaklaşık 10 ms |
| Tipik kapama süresi | yaklaşık 10 ms |
| Saha seviyesi | |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 4 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 12 |
| Kontrol seviyesi | |
| Bağlantı yöntemi | Yokogawa, KS compatible |
| Bağlantı sayısı | 2 |
| Kutup sayısı | 50 |
| Not | Kullanılabilir sistem kabloları: Phoenix Contact YUC50, Yokogawa AKB331 |
| Sıkma torku | 0,5 Nm |
| Durum göstergesi mevcut | evet |
| Boyutlu çizim |
|
| Genişlik | 519,5 mm |
| Yükseklik | 127,5 mm |
| Derinlik | 60,5 mm |
| Renk | yeşil (RAL 6021) |
| Ortam koşulları | |
| Koruma sınıfı | IP00 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 50 °C |
| Ortam sıcaklığı (stok/nakliye) | -20 °C ... 70 °C |
| Rakım | ≤ 2000 m |
| Hava ve atlama mesafeleri, giriş/çıkış | |
| Standartlar/yönetmelikler | EN IEC 60664-1 |
| Hava ve atlama mesafeleri, çıkış/çıkış | |
| Standartlar/yönetmelikler | EN IEC 60664-1 |
| Montaj tipi | DIN rayı montajı |
| Montaj konumu | herhangibir |
| Çalışma durumu | Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır. |
