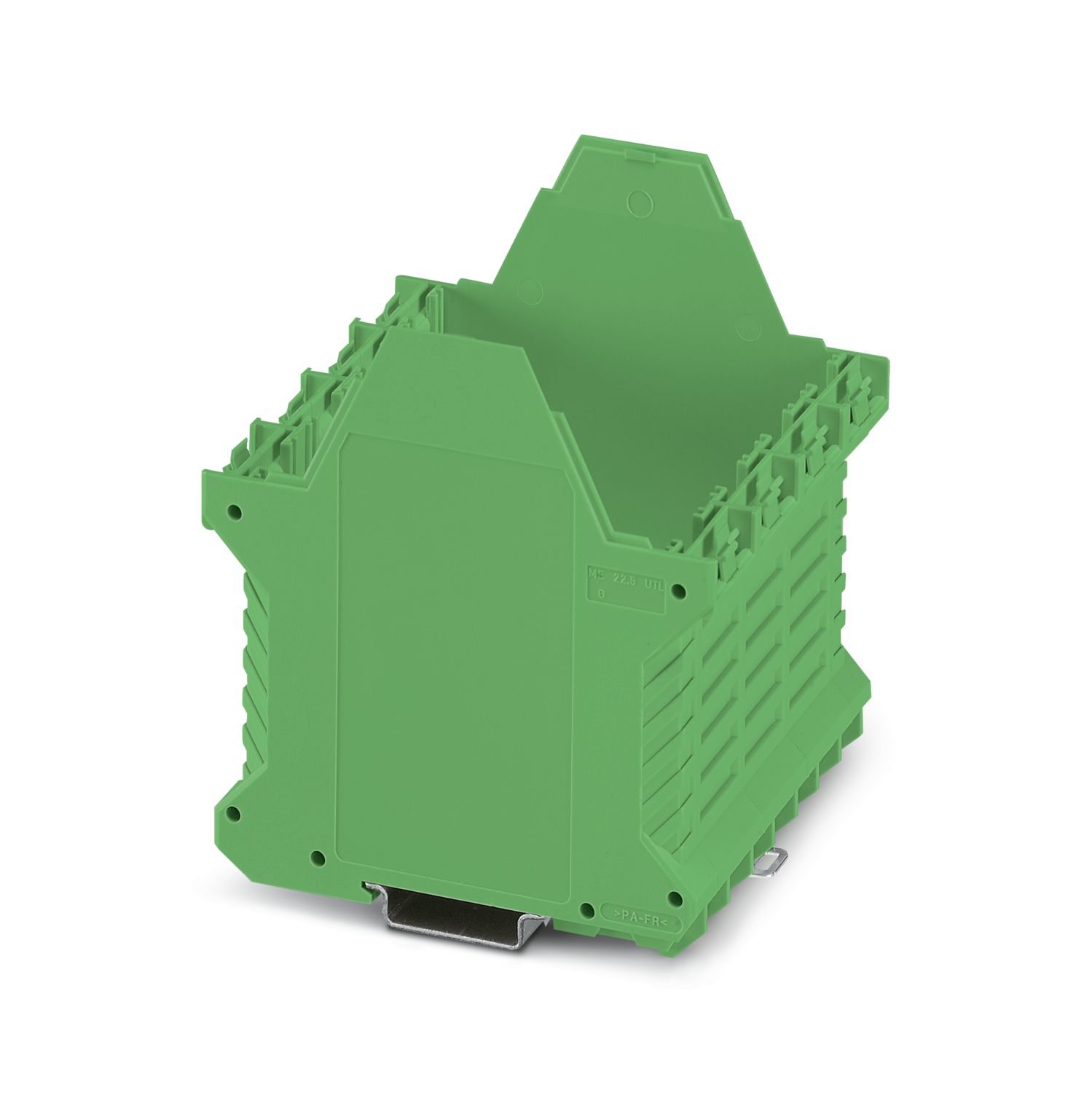

ME 90 UTG/FE GN
-
Montaj taban kutusu
2201111
DIN ray muhafazası, Muhafaza alt kısmı, metal taban mandalı bulunan, FE kontak bulunan, yüksek tasarım, menfezsiz, genişlik: 90,4 mm, yükseklik: 99 mm, derinlik: 107,3 mm, renk: yeşil (benzeri RAL 6021), çapraz bağlantı: bus konnektörsüz, konnektör başına kutup sayısı: gerekli değil
Bu ürünün çalışması için ilave ürünler gerekli.
Zorunlu Aksesuarlar
Ürün Ayrıntıları
| Montaj açıklaması | Lütfen indirme alanındaki teknik açıklamayı inceleyin. |
| Tavsiye edilen | Bus konnektörü için kontak pedlerinin malzemesi, galvanik altın kaplama (sert altın kaplama) |
| Ürün tipi | Muhafaza alt kısmı |
| Muhafaza tipi | DIN ray muhafazası |
| Muhafaza serisi | ME |
| Havalandırma delikleri mevcut | hayır |
| Boyutlu çizim |
|
| Genişlik | 90,4 mm |
| Yükseklik | 99 mm |
| Derinlik | 107,3 mm |
| DIN rayının üst kenarından itibaren derinlik | 100,7 mm |
| DIN rayının üst kenarından üst kısımdaki destek noktasına kadar olan derinlik | 68,5 mm |
| PCB tasarımı | |
| PCB kalınlığı | 1,4 mm ... 1,8 mm |
| Renk | yeşil (RAL 6021) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| IEC 60112'ye göre CTI | 600 |
| Muhafaza malzemesi | PA |
| Yüzey özellikleri | işlem görmemiş |
| Güç kaybı basit muhafaza için 20 °C | |
| Ortam sıcaklığı | 20 °C |
| İndirgeme faktörü | 1 |
| Montaj konumu | dikey |
| Güç kaybı | 10,4 W |
| Güç kaybı basit muhafaza için 30 °C | |
| Ortam sıcaklığı | 30 °C |
| İndirgeme faktörü | 0,91 |
| Montaj konumu | dikey |
| Güç kaybı | 9,5 W |
| Güç kaybı basit muhafaza için 40 °C | |
| Ortam sıcaklığı | 40 °C |
| İndirgeme faktörü | 0,81 |
| Montaj konumu | dikey |
| Güç kaybı | 8,4 W |
| Güç kaybı basit muhafaza için 50 °C | |
| Ortam sıcaklığı | 50 °C |
| İndirgeme faktörü | 0,7 |
| Montaj konumu | dikey |
| Güç kaybı | 7,3 W |
| Güç kaybı basit muhafaza için 60 °C | |
| Ortam sıcaklığı | 60 °C |
| İndirgeme faktörü | 0,57 |
| Montaj konumu | dikey |
| Güç kaybı | 5,9 W |
| Güç kaybı basit muhafaza için 70 °C | |
| Ortam sıcaklığı | 70 °C |
| İndirgeme faktörü | 0,49 |
| Montaj konumu | dikey |
| Güç kaybı | 5,1 W |
| Titreşim testi | |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Büyüklük | 0,15 mm (10 Hz ... 58,1 Hz) |
| Hızlanma | 2g (58,1 Hz ... 150 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Kızgın tel testi | |
| Spesifikasyon | IEC 60695-2-11:2014-02 |
| Sıcaklık | 850 °C |
| İfşa süresi | 30 s |
| Termal stabilite / bilya basınç testi | |
| Spesifikasyon | IEC 60695-10-2:2014-02 |
| Sıcaklık | 125 °C |
| Test süresi | 1 h |
| Kuvvet | 20 N |
| Mekanik dayanım / döner tambur | |
| Spesifikasyon | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Düşüş yüksekliği | 50 cm |
| Frekans | 10 |
| Şoklar | |
| Spesifikasyon | IEC 60068-2-27:2008-02 |
| Pals şekli | Yarı sinüs eğrisi |
| Hızlanma | 15g |
| Şok süresi | 11 ms |
| Her yön için şok sayısı | 3 |
| Test talimatları | X-, Y- ve Z-eksenleri (pozitif ve negatif) |
| Koruma sınıfı (IP kodu) | |
| Spesifikasyon | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| Ortam koşulları | |
| Ulaşılabilir maks. IP kodu | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 105 °C (güç kaybına bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 55 °C |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Göreceli nem (stok/nakliye) | 80 % |
| PCB taşıyıcı sayısı | 4 |
| PCB montaj tipi | Takma (opsiyonel PCB durdurucu ile kilitleme) |
| PCB'nin kalınlığı | 1,4 mm ... 1,8 mm |
| Montaj tipi | DIN rayı montajı |
| Ambalaj tipi | karton ambalajlı |
| Dış ambalaj tipi | Karton |
Avantajlarınız
Aletsiz montaj
Öğe ME ürün gamında bulunur
12,5 mm ... 90 mm arasındaki toplam genişliklerde sunulmaktadır, modüler uzatma mümkündür
UL 94 uyarınca yanmazlık sınıfı V0
