cULus Onaylı
Onay kimliği: E60425-20050718| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| Kullanım grubu B | ||||
| 300 V | 16 A | |||
| Kullanım grubu D | ||||
| 300 V | 10 A | |||
MSTBO 2,5/ 2-G1L THRR32 BK
-
Baskılı devre kartı gövde
2200251
Baskılı devre kartı gövde, nominal kesit: 2,5 mm2, renk: siyah, nominal akım: 16 A, anma gerilimi (III/2): 320 V, kontak yüzeyi: Sn, kontak türü: Pin, potansiyel sayısı: 2, sıra sayısı: 1, pin sayısı: 2, bağlantı sayısı: 2, ürün gamı: MSTBO 2,5/..-G1L-THR, pin aralığı: 5 mm, montaj: THR lehimleme, pin dizilimi: Lineer pinleme, pin uzunluğu [P]: 2,5 mm, potansiyel başına lehim pini sayısı: 1, geçmeli sitemi: COMBICON MSTB 2,5, Pin konnektör yapısı dizilimi: Dikey, iç kilit: yok, ambalaj tipi: 32 mm genişlikte bant, Pin çıkışı sol yanda bulunan ürün
Bu ürünün çalışması için ilave ürünler gerekli.
Zorunlu Aksesuarlar
Ürün Ayrıntıları
| Ürün tipi | Baskılı devre kartı gövde |
| Ürün gamı | MSTBO 2,5/..-G1L-THR |
| Tasarım | PCB'ye dik soket |
| Kutup sayısı | 2 |
| Pin aralığı | 5 mm |
| Bağlantı sayısı | 2 |
| Satır sayısı | 1 |
| Potansiyel sayısı | 2 |
| Montaj flanşı | onsuz |
| Pin dizilimi | Lineer pinleme |
| Potansiyel başına lehim pini | 1 |
| Özellikler | |
| Nominal akım IN | 16 A |
| Nominal gerilim UN | 320 V |
| Hacim direnci | 1,57 mΩ |
| Nominal gerilim (III/3) | 250 V |
| Nominal aşırı gerilim (III/3) | 4 kV |
| Nominal gerilim (III/2) | 320 V |
| Nominal aşırı gerilim (III/2) | 4 kV |
| Anma gerilimi (II/2) | 630 V |
| Nominal aşırı gerilim (II/2) | 4 kV |
| Montaj tipi | THR lehimleme |
| Pin dizilimi | Lineer pinleme |
| Malzeme verisi - kontak | |
| Kontak malzemesi | Cu alaşımı |
| Yüzey özellikleri | kalay kaplı |
| Malzeme verisi - muhafaza | |
| Renk (Muhafaza) | siyah (9005) |
| Yalıtım malzemesi | PA |
| İzolasyon malzeme grubu | I |
| IEC 60112'ye göre CTI | 600 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI | 850 |
| EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT | 775 |
| EN 60695-10-2'ye göre küre basınç testi için sıcaklık | 125 °C |
| Boyutlu çizim |
|
| Pin aralığı | 5 mm |
| Genişlik [g] | 9,95 mm |
| Yükseklik [y] | 16,5 mm |
| Uzunluk [l] | 15,35 mm |
| Lehim pin uzunluğu [P] | 2,5 mm |
| Pin ölçüleri | 1 x 1 mm |
| PCB tasarımı | |
| Pin aralığı | 5,00 mm |
| Delik çapı | 1,5 mm |
| Gözle muayene | |
| Spesifikasyon | DIN EN 60512-1-1:2003-01 |
| Sonuç | Test geçildi |
| Boyut incelemesi | |
| Spesifikasyon | DIN EN 60512-1-2:2003-01 |
| Sonuç | Test geçildi |
| İnskripsiyonların direnci | |
| Spesifikasyon | DIN EN 60068-2-70:1996-07 |
| Sonuç | Test geçildi |
| Polarizasyon ve kodlama | |
| Spesifikasyon | IEC 60512-13-5:2006-02 |
| Sonuç | Test geçildi |
| Ara parçadaki kontak taşıyıcı | |
| Spesifikasyon | IEC 60512-15-1:2008-05 |
| Ara parçadaki kontak taşıyıcı Gereklilikler > 20 N |
Test geçildi |
| Sökme ve takma kuvvetleri | |
| Sonuç | Test geçildi |
| Çevrim sayısı | 25 |
| Kutup başına bağlantı kuvveti, yaklaşık | 7 N |
| Kutup başına çekme kuvveti, yaklaşık | 6 N |
| Termal test | Test grubu C | |
| Spesifikasyon | IEC 60512-5-1:2002-02 |
| Test edilen kutup sayısı | 4 |
| İzolasyon direnci | |
| Spesifikasyon | DIN EN 60512-3-1:2003-01 |
| Izolasyon direnci, bitişik kutuplar | 1012 Ω |
| Hava klerans ve sürünme mesafeleri | | |
| Spesifikasyon | IEC 60664-1:1992-10 + A1:2000-02 + A2:2002-05 |
| İzolasyon malzeme grubu | I |
| Karşılaştırmalı izleme dizini (IEC 60112) | CTI 600 |
| Nominal izolasyon gerilimi (III/3) | 250 V |
| Nominal aşırı gerilim (III/3) | 4 kV |
| minimum klerans değeri - homojen olmayan saha (III/3) | 3 mm |
| minimum krepaj mesafesi (III/3) | 3,2 mm |
| Nominal izolasyon gerilimi (III/2) | 320 V |
| Nominal aşırı gerilim (III/2) | 4 kV |
| minimum klerans değeri - homojen olmayan saha (III/2) | 3 mm |
| minimum krepaj mesafesi (III/2) | 1,6 mm |
| Nominal izolasyon gerilimi (II/2) | 630 V |
| Nominal aşırı gerilim (II/2) | 4 kV |
| minimum klerans değeri - homojen olmayan saha (II/2) | 3 mm |
| minimum krepaj mesafesi (II/2) | 3,2 mm |
| Titreşim testi | |
| Spesifikasyon | IEC 60068-2-6:1995-03 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Büyüklük | 0,35 mm (10 Hz ... 60,1 Hz) |
| Hızlanma | 5g (60,1 Hz ... 150 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Dayanım testi | |
| Spesifikasyon | IEC 60512-5:1992-08 |
| Deniz seviyesinde darbe dayanım gerilimi | 4,8 kV |
| Kontak direnci R1 | 1,57 mΩ |
| Kontak direnci R2 | 1,65 mΩ |
| Takma/sökme çevrimi | 25 |
| İklim testi | |
| Spesifikasyon | ISO 6988:1985-02 |
| Aşındırıcı stres | KFW 0.2 S/1 döngü |
| Isıl stres | 100 °C/168 h |
| Güç frekansı dayanım gerilimi | 2,25 kV |
| Ortam koşulları | |

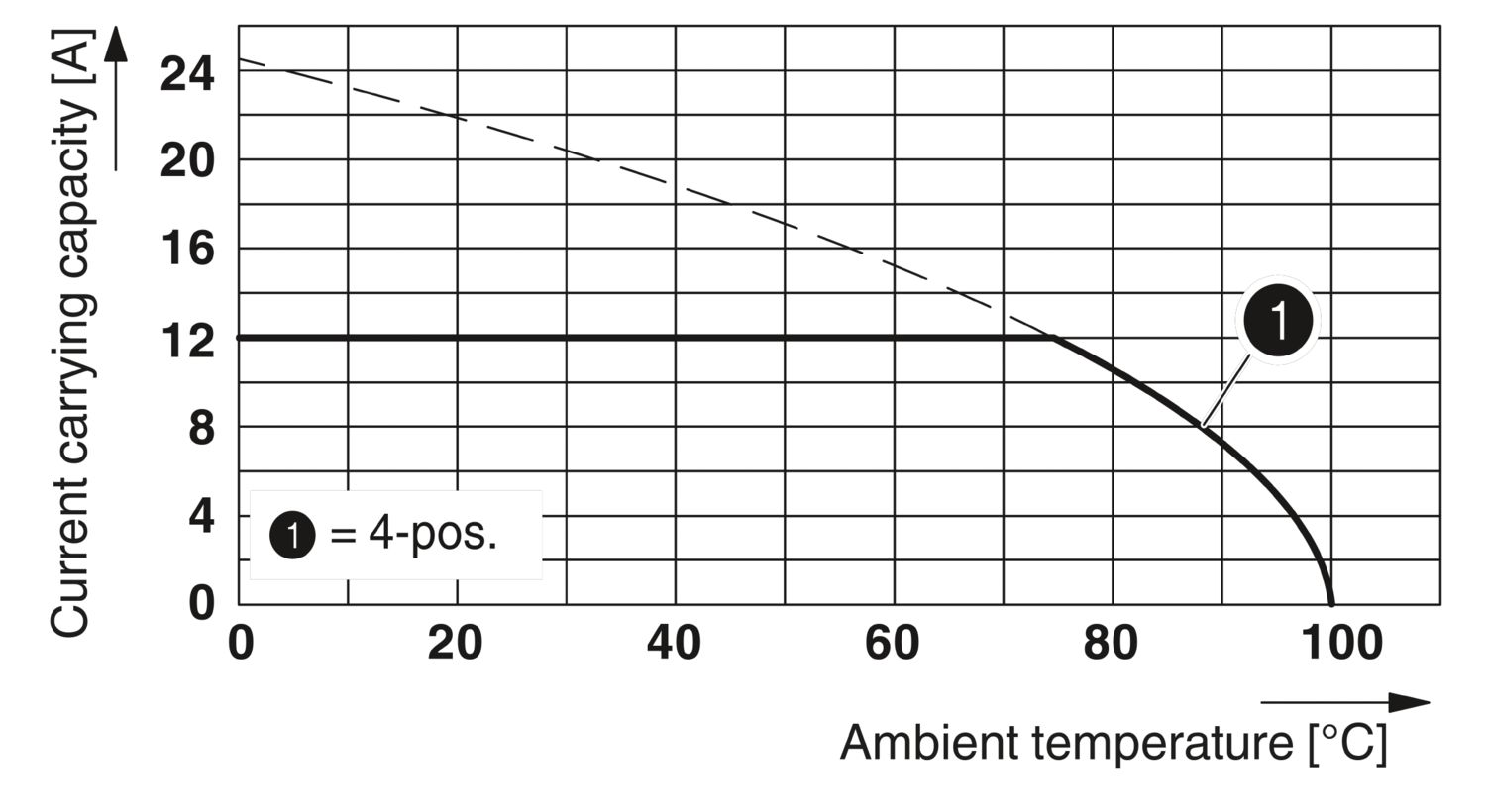

| Ortam sıcaklığı (çalışma) | -40 °C ... 105 °C (zayıflama eğrisine bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 55 °C |
| Göreceli nem (stok/nakliye) | 30 % ... 70 % |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Ambalaj tipi | 32 mm genişlikte bant |
| [W] bant genişliği | 32 mm |
| Dış ambalaj tipi | Şeffaf Çanta |
Avantajlarınız
Dalgalı ve THR lehim işlemi için versiyonlar sunulmuştur
