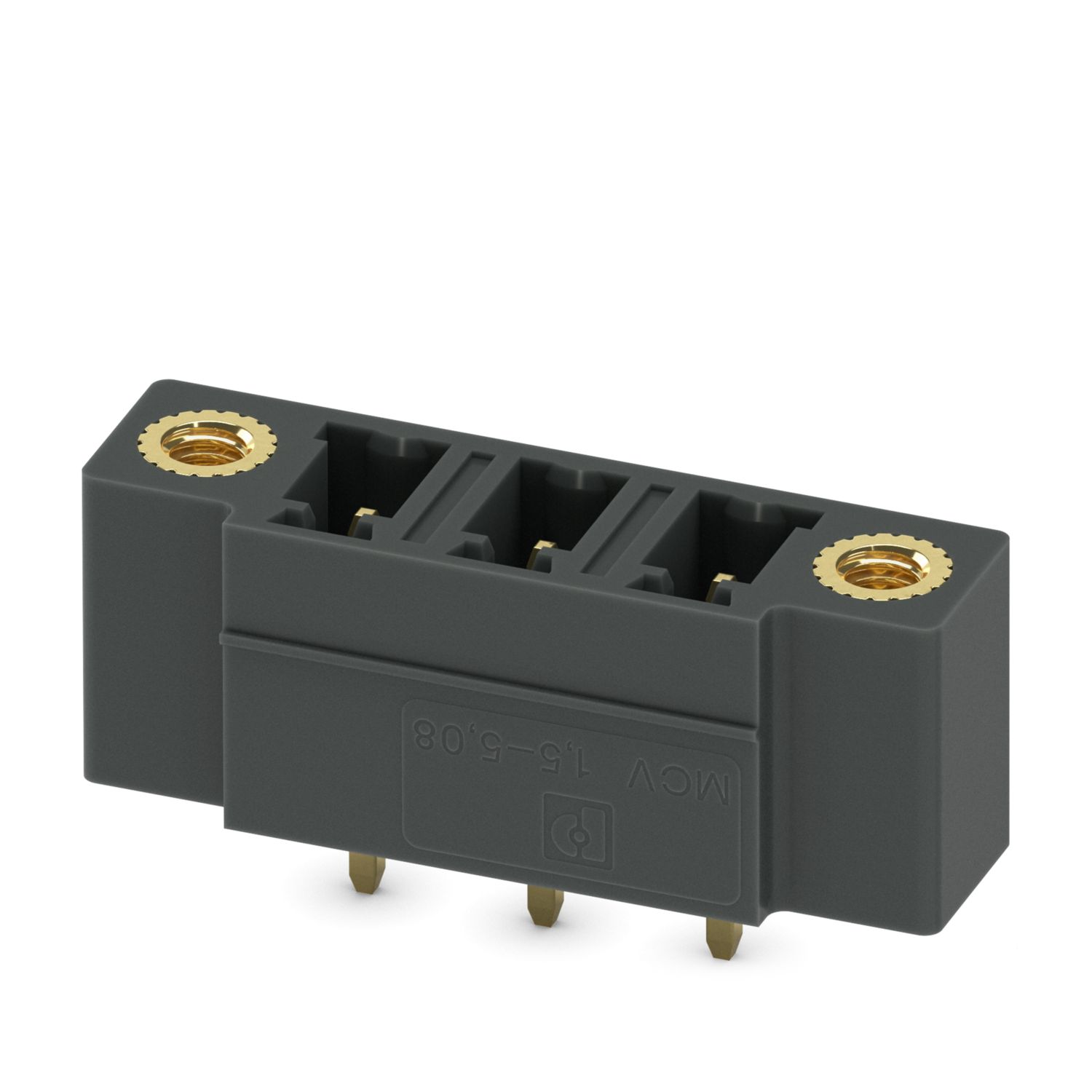

Baskılı devre kartı gövde, nominal kesit: 1,5 mm2, renk: siyah, nominal akım: 8 A, anma gerilimi (III/2): 320 V, kontak yüzeyi: Au, kontak türü: Pin, sıra sayısı: 1, pin sayısı: 3, ürün gamı: MCV 1,5/..-GF, pin aralığı: 5,08 mm, montaj: Dalga lehimleme, pin dizilimi: Lineer pinleme, pin uzunluğu [P]: 3,4 mm, potansiyel başına lehim pini sayısı: 1, geçmeli sitemi: COMBICON MC 1,5, Pin konnektör yapısı dizilimi: Standart, iç kilit: Vidalı kilitleme, montaj yöntemi: Yivli flanş, ambalaj tipi: karton ambalajlı
| Ürün tipi | Baskılı devre kartı gövde |
| Ürün gamı | MCV 1,5/..-GF |
| Ürün grubu | COMBICON Connectors S |
| Kutup sayısı | 3 |
| Pin aralığı | 5,08 mm |
| Satır sayısı | 1 |
| Pin dizilimi | Lineer pinleme |
| Potansiyel başına lehim pini | 1 |
| Özellikler | |
| Nominal akım IN | 8 A |
| Nominal gerilim UN | 320 V |
| Nominal gerilim (III/3) | 250 V |
| Nominal aşırı gerilim (III/3) | 4 kV |
| Nominal gerilim (III/2) | 320 V |
| Nominal aşırı gerilim (III/2) | 4 kV |
| Anma gerilimi (II/2) | 400 V |
| Nominal aşırı gerilim (II/2) | 4 kV |
| Montaj tipi | Dalga lehimleme |
| Pin dizilimi | Lineer pinleme |
| Flanş | |
| Sıkma torku | 0,3 Nm |
| Malzeme verisi - kontak | |
| Not | WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz |
| Kontak malzemesi | Cu alaşımı |
| Yüzey özellikleri | kısmi olarak altın kaplı |
| Metal yüzey temas alanı (üst katman) | Altın (0,8 - 1,4 µm Au) |
| Metal yüzey temas alanı (orta katman) | Nikel (2 - 4 µm Ni) |
| Metal yüzey lehim alanı (üst katman) | Kalay (3 - 5 µm Sn) |
| Metal yüzey lehim alanı (orta katman) | Nikel (2 - 4 µm Ni) |
| Malzeme verisi - muhafaza | |
| Renk (Muhafaza) | siyah (9005) |
| Yalıtım malzemesi | PBT |
| İzolasyon malzeme grubu | IIIa |
| IEC 60112'ye göre CTI | 225 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Boyutlu çizim |
|
| Pin aralığı | 5,08 mm |
| Genişlik [g] | 24,36 mm |
| Yükseklik [y] | 12,6 mm |
| Uzunluk [l] | 7,25 mm |
| Kurulu durumda yükseklik | 9,2 mm |
| Lehim pin uzunluğu [P] | 3,4 mm |
| Pin ölçüleri | 0,8 x 0,8 mm |
| PCB tasarımı | |
| Delik çapı | 1,2 mm |
| Hava klerans ve sürünme mesafeleri | | |
| Spesifikasyon | IEC 60664-1:2007-04 |
| İzolasyon malzeme grubu | IIIa |
| Karşılaştırmalı izleme dizini (IEC 60112) | CTI 225 |
| Nominal izolasyon gerilimi (III/3) | 250 V |
| Nominal aşırı gerilim (III/3) | 4 kV |
| minimum klerans değeri - homojen olmayan saha (III/3) | 3 mm |
| minimum krepaj mesafesi (III/3) | 4 mm |
| Nominal izolasyon gerilimi (III/2) | 320 V |
| Nominal aşırı gerilim (III/2) | 4 kV |
| minimum klerans değeri - homojen olmayan saha (III/2) | 3 mm |
| minimum krepaj mesafesi (III/2) | 3,2 mm |
| Nominal izolasyon gerilimi (II/2) | 400 V |
| Nominal aşırı gerilim (II/2) | 4 kV |
| minimum klerans değeri - homojen olmayan saha (II/2) | 3 mm |
| minimum krepaj mesafesi (II/2) | 4 mm |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -40 °C ... 100 °C (zayıflama eğrisine bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Göreceli nem (stok/nakliye) | 30 % ... 70 % |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Ambalaj tipi | karton ambalajlı |
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| Kullanım grubu B | ||||
| 300 V | 8 A | |||
| Kullanım grubu D | ||||
| 300 V | 8 A | |||
| Nominal Gerilim UN | Nominal Akım IN | Kesit Alanı AWG | Kesit Alanı mm2 | |
|---|---|---|---|---|
| Kullanım grubu B | ||||
| 300 V | 8 A | |||
| Kullanım grubu D | ||||
| 300 V | 8 A | |||
