EC-E4 12A - Elektronik devre kesici - 0903039

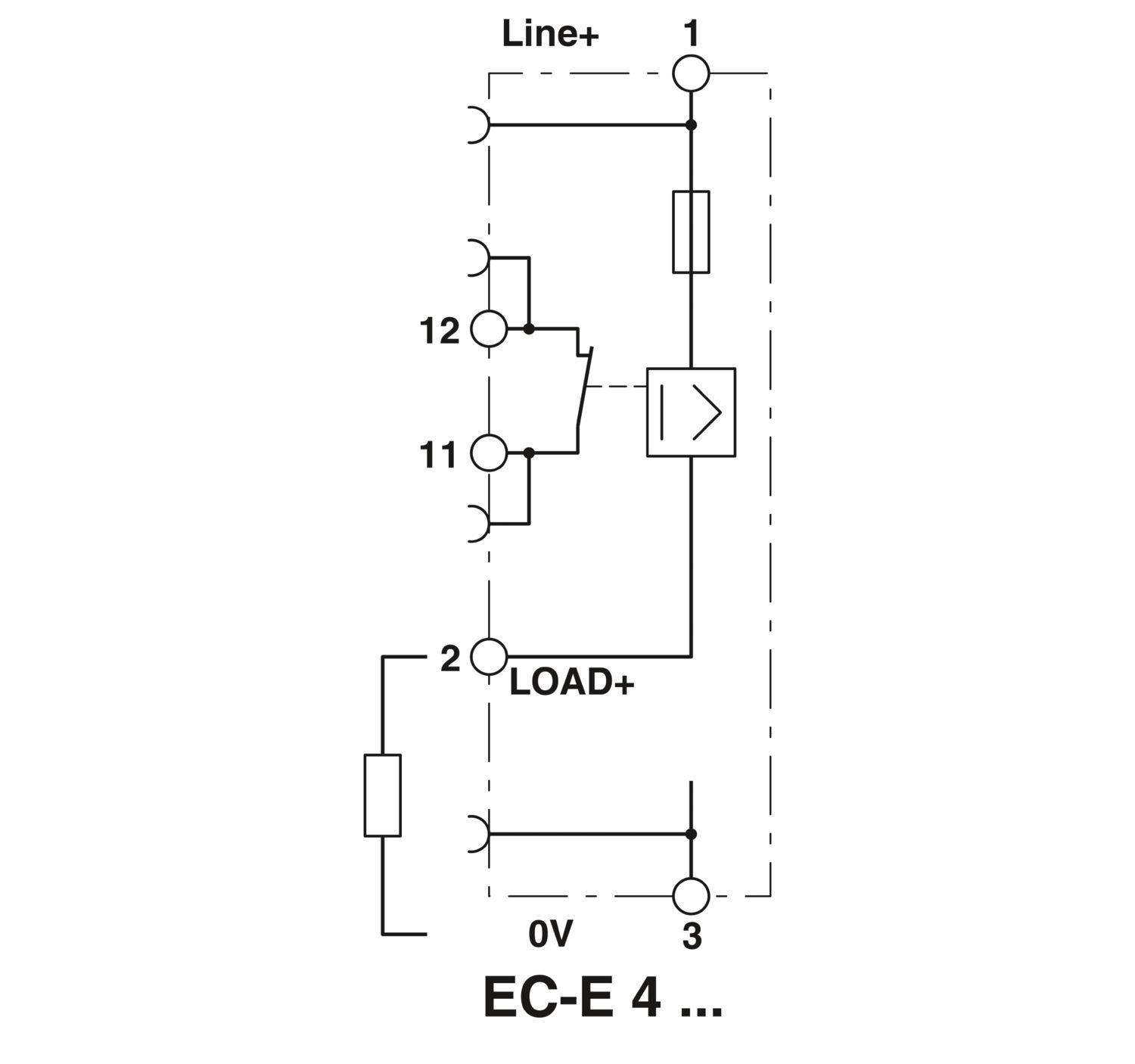

Ürün Ayrıntıları

Teknik Bilgiler

Notlar

Genel	Konveksiyon soğutması olmaksızın sıra halinde monte edilme durumunda, sürekli çalıştırma esnasındaki termik etkiden dolayı, nominal cihaz akımının maksimum %80 olmasına izin verilmelidir (100 % çalışma faktörü). Komponentlerin tekrar çalışmaya başlamasını engellemek için makine ve sistemlerde özel ihtiyati tedbirler alınmalıdır (ör: güvenlik için PLC kullanımı). Çoklu devre kesicilerin paralel bağlanmasına izin verilmez.

Ürün özellikleri

Ürün tipi	Aygıt devre kesicileri
Ürün gamı	EC-E
Tasarım	Raya monte modül, tek parça
Kutup sayısı	1
Kanal sayısı	1
İzolasyon karakteristikleri
Kirlilik sınıfı	2

Elektriksel özellikler

Sigorta tipi	Otomatik cihaz
Nominal durum için maksimum güç kaybı	≤ 2,88 VA
I_CN anahtarlama kapasitesi	aktif akım sınırlaması
Sigorta	elektronik
Genel
Çalışma gerilimi	24 V DC
Çalışma gerilimi		18 V DC ... 32 V DC
Nominal akım I_N	12 A
Nominal darbe gerilimi	0,5 kV
Kapama yöntemi	E (elektronik)
Gerekli yedek sigorta	gerekli değil, entegre failsafe elemanı
Dielektrik dayanım	maks. 32 V DC (Yük devresi)
Kapama	tip. 1,3 x I_N
Aktif akım sınırlaması	aktif
Sigorta	elektronik
Kapalı-devre akım aralığı I0	tip. 25 mA ±5 mA (Açık olduğu zaman)
MTBF (IEC 61709, SN 29500)	7430000 h (25 °C'de, %80 yük ile)
MTBF (IEC 61709, SN 29500)		6590000 h (40 °C'de, %80 yük ile)
Gerilim düşümü	180 mV (I_N'de)
Kontak tipi	elektriksel izolasyonsuz
Yük devresi
Maks. kapasitif yük	20000 µF
Kapama gecikmesi	tip. 0,5 s
Yardımcı kontak
Kontak türü	topraksız sinyal kontağı
Minimum çalışma gerilimi U_min DC	10 V DC
Maksimum çalışma gerilimi U_max DC	30 V DC
Minimum çalışma akımı I_min	10 mA
Maks. işletme akımı I_max	0,5 A
Gösterge/uzaktan sinyalizasyon
Bağlantı adı	Yardımcı kontak
Anahtarlama işlevi	N/C kontak

Bağlantı verisi

Nominal kesit	16,00 mm²
Hat+ / YÜK+ /0V
Bağlantı yöntemi	Vidalı bağlantı
Vida yivi	M4
Sıkma torku	... 1,2 Nm
Kablo soyma uzunluğu	10 mm
İletken kesiti, tek telli	0,5 mm² ... 16 mm²
Kesit AWG	20 ... 6 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,5 mm² ... 16 mm²
İletken kesiti, çok telli [AWG]	20 ... 6 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,5 mm² ... 10 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,5 mm² ... 10 mm²
Aynı kesit alanlı 2 iletken, tek damarlı	0,5 mm² ... 4 mm²
AWG tek telli aynı kesite sahip 2 kablo	20 ... 12 (IEC uyarınca dönüştürülmüş)
Aynı kesit alanlı 2 iletken, çok damarlı	0,5 mm² ... 4 mm²
AWG çok telli aynı kesite sahip 2 kablo	20 ... 12 (IEC uyarınca dönüştürülmüş)
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan	0,5 mm² ... 2,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm² ... 6 mm²
Nominal kesit alanı	16 mm²
Yardımcı kontak:
Bağlantı yöntemi	Vidalı bağlantı
Vida yivi	M3
Sıkma torku	... 0,5 Nm
Kablo soyma uzunluğu	8 mm
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,25 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,25 mm² ... 2,5 mm²
Hat+/YÜK+/0V
Bağlantı yöntemi	Vidalı bağlantı
Vida yivi	M4
Sıkma torku	1,2 Nm
Kablo soyma uzunluğu	10 mm
İletken kesiti, çok damarlı	0,5 mm² ... 16 mm²
İletken kesiti, tek telli	0,5 mm² ... 16 mm²
Kablo kesiti AWG	20 ... 6
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm² ... 6 mm²
Kablo kesiti, çok telli, yüksüklü, plastik kılıflı	0,5 mm² ... 10 mm²
Kablo kesiti çok telli, yüksüklü, plastik kılıfsız	0,5 mm² ... 10 mm²
Yardımcı kontak
Bağlantı yöntemi	Vidalı bağlantı
Vida yivi	M3
Sıkma torku	0,5 Nm
Kablo soyma uzunluğu	8 mm
Kablo kesiti AWG	24 ... 14
Kablo kesiti, çok telli, yüksüklü, plastik kılıflı	0,25 mm² ... 2,5 mm²
Kablo kesiti çok telli, yüksüklü, plastik kılıfsız	0,25 mm² ... 2,5 mm²

Ölçüler

Genişlik	12,5 mm
Yükseklik	83 mm
Yükseklik NS 35/15	90,5 mm
Yükseklik NS 35/7,5	83 mm
Derinlik	80 mm

Malzeme teknik özellikleri

Renk	siyah (RAL 9005)
UL 94'e uygun yanmazlık sınıfı	V0

Çevresel koşullar ve gerçek hayat koşulları

Ortam koşulları
Koruma sınıf	IP20 (Muhafaza)
Ortam sıcaklığı (çalışma)	0 °C ... 50 °C (yoğunlaşma yok)
Ortam sıcaklığı (stok/nakliye)	-20 °C ... 70 °C
Nem testi	96 h, 95 % RH, 40 °C

Standartlar ve yönetmelikler

Standartlar/spesifikasyonlar	UL 508
Standartlar/spesifikasyonlar	CSA 22.2
Not	No. 14
Standartlar/spesifikasyonlar	UL 2367
Standartlar/spesifikasyonlar	CSA 22.2
Not	No. 142
Standartlar/spesifikasyonlar	CSA 22.2
Not	No. 213
Standartlar/spesifikasyonlar	UL 1604

Montaj

Montaj tipi	DIN rayı: 35 mm

Ticari Veriler

Ürün numarası	0903039
Ambalaj birimi	6 pc
Satış Kodu	CLA
Ürün Kodu	CLA131
GTIN (Küresel Ticari Ürün Numarası)	4046356328142
Adet Ağırlığı (ambalaj dahil)	70,01 g
Adet ağırlığı (ambalaj hariç)	67,3 g
Gümrük tarife no	85362010
Menşe ülke	DE

Sınıflandırma

Onaylar

Environmental product compliance

ECLASS-13.0	27140401
ECLASS-15.0	27140401

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet
Bilinen Muafiyetler Dahilinde	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
EU REACH SVHC
REACH Aday Madde Notu (CAS)	Lead (CAS: 7439-92-1)
SCIP	0797d8b7-cad7-495f-b118-b3bf2096f03d
EF3.1 İklim Değişikliği
CO2e kg	5,409 kg CO2e
