PACT MCR-V2-10036-129
-
Akım trafosu
2277381

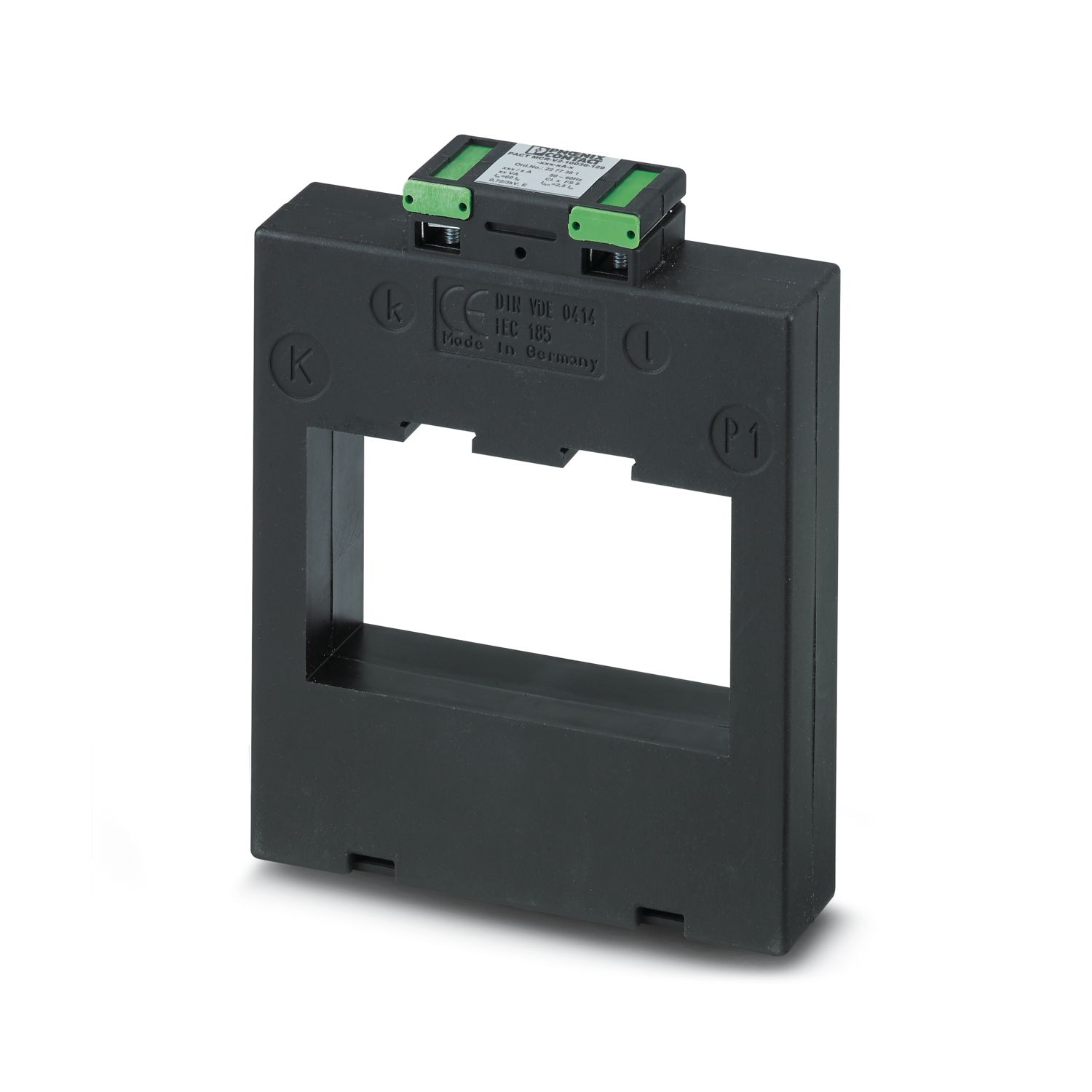

Geçmeli akım trafosu, primer akım 400...4000 A AC arasında seçilebilir; sekonder akım 1 AC veya 5 A AC olarak seçilebilir; doğruluk sınıfı 0.5 veya 1 olarak seçilebilir; nominal güç seçilebilir
Ürün Ayrıntıları
| Ürün tipi | Current transformer |
| Nominal izolasyon gerilimi | 1 kV (Faz/nötr iletkeni) |
| Genel | |
| Kalibre edilebilir | hayır |
| Dönüştürücü tipi | Pencere tipi akım trafosu |
| Akım trafoları | |
| Nominal güç | 2,5 VA |
| 5 VA | |
| 10 VA | |
| 15 VA | |
| 20 VA | |
| 25 VA | |
| 30 VA | |
| Kısa süreli termik akım | Ith = 60 * In |
| Termal anma sürekli akımı | Id = 1,2 * In |
| Nominal darbe akımı | Idyn = 2,5 * Ith |
| Nominal frekans fn | 50 Hz |
| 60 Hz | |
| Nominal primer akım Ipn | 0 A ... 400 A |
| 0 A ... 500 A | |
| 0 A ... 600 A | |
| 0 A ... 750 A | |
| 0 A ... 800 A | |
| 0 A ... 1000 A | |
| 0 A ... 1250 A | |
| 0 A ... 1500 A | |
| 0 A ... 1600 A | |
| 0 A ... 2000 A | |
| 0 A ... 2500 A | |
| 0 A ... 3000 A | |
| 0 A ... 4000 A | |
| Kalibre edilebilir | hayır |
| Dönüştürücü tipi | Pencere tipi akım trafosu |
| Sinyal | |
| Sekonder nominal akım Ipn | 1 A AC (tipe bağlıdır) |
| 5 A AC (tipe bağlıdır) | |
| Darbe akımı sınırlama faktörü | FS 5 |
| Doğruluk sınıfı | 0,2 (tipe bağlıdır) |
| 0,5 (tipe bağlıdır) | |
| 1 (tipe bağlıdır) | |
| 0,2S (tipe bağlıdır) | |
| 0,5S (tipe bağlıdır) | |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesiti, çok damarlı | 2x 2,5 mm² ... 4 mm² (Sekonder klemensleri) |
| Genişlik | 30 mm |
| Yükseklik | 156 mm |
| Derinlik | 129 mm |
| Genişlik | 129 mm |
| Yükseklik | 156 mm |
| Derinlik | 30 mm |
| Genişlik | 100 mm |
| Yükseklik | 12 mm |
| Boyutlu çizim |
|
| Genişlik | 30 mm |
| Yükseklik | 156 mm |
| Derinlik | 129 mm |
| Alternatif montaj | |
| Genişlik | 129 mm |
| Yükseklik | 156 mm |
| Derinlik | 30 mm |
| Renk | siyah (RAL 9005) |
| Muhafaza malzemesi | PA 6.6 |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -25 °C ... 40 °C |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 40 °C |
| İzin verilen nem (çalışma) | Yalnızca iç alan, yoğuşmasız |
| İzolasyon malzeme sınıfı | E |
| Standartlar/yönetmelikler | EN 50178 |
| EN 61869 |
| Montaj tipi | DIN rayı montajı |
Uyumlu Ürünler
Avantajlarınız
primer nominal akım Ipn: 0 ... (400 ... 4000) A
Ray ölçüleri: 3x 100 x 12 mm
