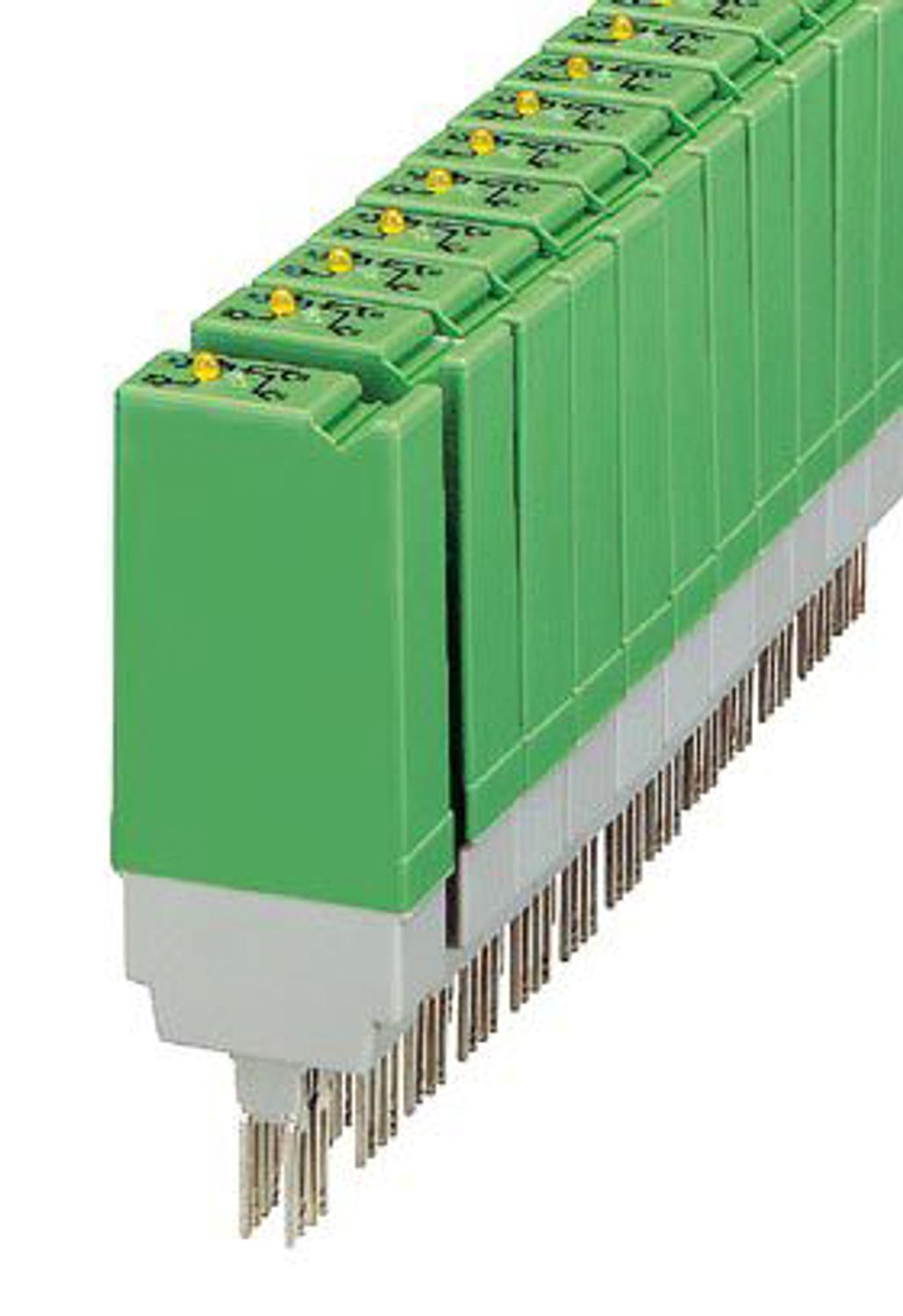

Spina a relè, equipaggiata con relè miniatura, contatti (AgPd60): Piccole potenze, 1 contatto in apertura, tensione d’ingresso 230 V AC, con LED, innestabile su morsetti base
Dettagli prodotto
Tipo di prodotto
Modulo relè
Funzionamento
100 % ED
Vita meccanica
ca. 2x 107 cicli di manovre
Stato di manutenzione dei dati
Data ultima gestione dei dati
19.03.2025
Tensione di prova (Avvolgimento/Contatto)
2,5 kV AC (50 Hz, 1 min., avvolgimento/contatto)
Lato eccitazione
Tensione d'ingresso nominale UN
230 V AC
Range tensione d'ingresso
184 V AC ... 243,8 V AC
Range d'ingresso rispetto a UN
0,8 ... 1,06
Corrente d'ingresso tipica con UN
5 mA
Tempo di eccitazione tipica
4 ms ... 10 ms (a AC)
Intervallo tempo di diseccitazione tipico
4 ms ... 10 ms (a AC)
Circuito di protezione
Ponte raddrizzatore; Ponte raddrizzatore
Prot. contro le sovratensioni; Varistore
Indicazione tensione di esercizio
sì
Commutazione
Tipo di commutazione del contatto
1 in apertura
Tipo di contatto di commutazione
Contatto doppio
Materiale dei contatti
AgPd60, dorato
Max. tensione commutabile
30 V AC
36 V DC
Corrente di carico permanente
0,5 A
Max. corrente d'inserzione
0,2 A
Max. potenza commutabile (carico ohmico)
5 W (con 24 V DC)
Commutazione: con rivestimento dorato danneggiato
Nota
il seguente valore è valido in caso di rivestimento dorato danneggiato
Max. tensione commutabile
125 V AC
150 V DC
Corrente di carico permanente
2 A
Max. corrente d'inserzione
2 A
Max. potenza commutabile (carico ohmico)
29 W (con 24 V DC)
29 W (con 48 V DC)
29 W (con 60 V DC)
Larghezza
14,6 mm
Altezza
33 mm
Profondità
66,5 mm
Colore
verde (RAL 6021)
Condizioni ambientali
Temperatura ambiente (esercizio)
-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)
-20 °C ... 70 °C
Norme/Disposizioni
DIN VDE 0110b, Gr. C per 250 V AC
IEC 60255/DIN VDE 0435 (nelle parti pertinenti)
DIN EN 50178/VDE 0160 (nelle parti pertinenti)
EN 60730/DIN VDE 0631
DIN VDE 0160 (nelle parti pertinenti)
Tipo di montaggio
Montaggio a innesto
Codice articolo
2826460
Pezzi/conf.
10 Pezzi
Quantità di ordinazione minima
1 Pezzi
Codice prodotto
DK6121
GTIN
4017918077938
Peso per pezzo (confezione inclusa)
36.92 g
Peso per pezzo (confezione esclusa)
35.4 g
Paese di origine
DE
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)
Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
