VAL-US-120/40/2+1-FM
-
Limitatore di sovratensione tipo 1
2910352

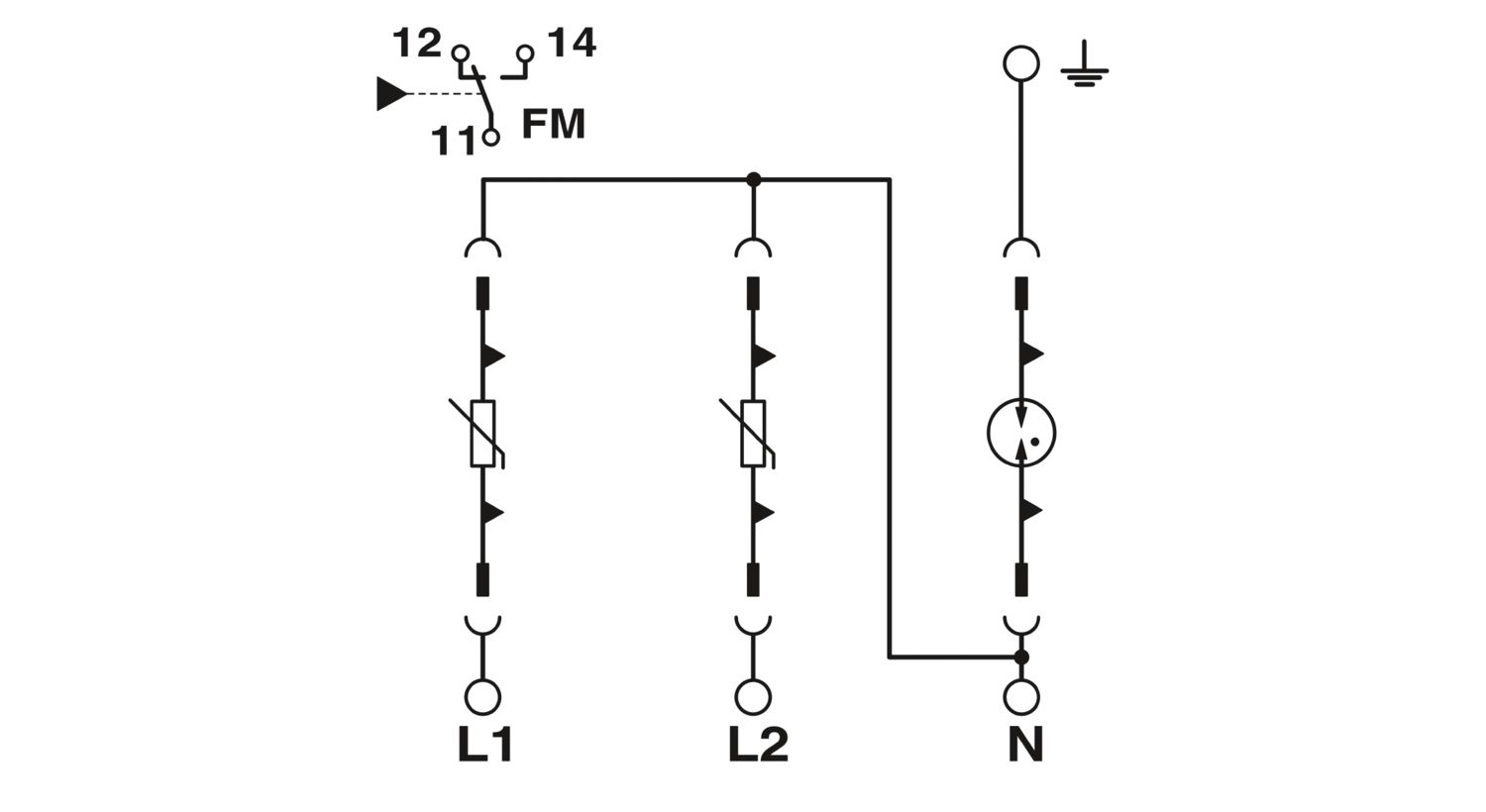

Scaricatore di sovratensione a 3 canali con contatto di segnalazione remota, per 120/240 V AC (configurazione "split-phase"), 3 fili più terra.
Dettagli prodotto
| Tipo di prodotto | Protezione contro le sovratensioni per l’alimentazione NEMA |
| Famiglia di prodotti | VALVETRAB US |
| Classe di prova IEC | II |
| T2 | |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | TN-S |
| TT | |
| Tipo | Modulo guida bicomponente a innesto |
| Numero di poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto FM |
| Funzione di inserzione | Contatti di scambio |
| Tensione di esercizio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corrente d'esercizio | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 4,5 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza del tratto da spelare | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Contatto FM | |
| Collegamento | Connessione a vite |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza del tratto da spelare | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Disegno quotato |
|
| Larghezza | 53,4 mm |
| Altezza | 98,7 mm |
| Profondità | 65,7 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 3 TE |
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PA 6.6/PBT |
| Gruppo materiale | I |
| Materiale custodia | PA 6.6 |
| PBT |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Direzione di azione | 2L-N & N-GND |
| Tensione nominale UN | 120/240 V AC (TN-S) |
| 120/240 V AC (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC (L-N) | 175 V AC |
| Massima tensione permanente UC (N-PE) | 264 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | 5 µA |
| Corrente nominale dispersa In (8/20) µs | 20 kA |
| Max. corrente dispersa Imax (8/20) µs | 40 kA |
| Capacità di estinzione di corrente susseguente Ifi (N-PE) | 100 A |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up (L-N) | ≤ 0,9 kV |
| Livello di protezione Up (L-PE) | ≤ 1,6 kV |
| Livello di protezione Up (N-PE) | ≤ 1,5 kV |
| Tensione residua Ures (L-N) | ≤ 0,9 kV (con In) |
| ≤ 0,75 kV (a 10 kA) | |
| ≤ 0,6 kV (a 5 kA:) | |
| ≤ 0,55 kV (a 3 kA) | |
| Tensione residua Ures (L-PE) | ≤ 1,6 kV (con In) |
| ≤ 1,2 kV (a 10 kA) | |
| ≤ 1 kV (a 5 kA:) | |
| ≤ 0,9 kV (a 3 kA) | |
| Tensione residua Ures (N-PE) | ≤ 0,4 kV (con In) |
| ≤ 0,25 kV (a 10 kA) | |
| ≤ 0,15 kV (a 5 kA:) | |
| ≤ 0,1 kV (a 3 kA) | |
| Comportamento TOV in caso di UT (L-N) | 208 V AC (5 s / withstand mode) |
| 240 V AC (120 min / safe failure mode) | |
| Comportamento TOV in caso di UT (N-PE) | 1200 V AC (200 ms / withstand mode) |
| Tempo di eccitazione tA (L-N) | ≤ 25 ns |
| Tempo di eccitazione tA (L-PE) | ≤ 100 ns |
| Tempo di eccitazione tA (N-PE) | ≤ 100 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG) |
| Prefusibile massimo per cablaggio standard | 125 A (gG) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Specifiche UL | |
| Tensione permanente massima (MCOV L-L) | 350 V AC |
| Tensione permanente massima MCOV (L-N) | 175 V AC |
| Tensione permanente massima MCOV (L-G) | 175 V AC |
| Tensione permanente massima MCOV (N-G) | 305 V AC |
| Resistenza di corto circuito (SCCR) | 200 kA |
| Protezione tensione nominale VPR (L-L) | 1200 V |
| Protezione tensione nominale VPR (L-N) | 700 V |
| Protezione tensione nominale VPR (L-G) | 1800 V |
| Protezione tensione nominale VPR (N-G) | 1200 V |
| Tipo UL | Tipo 1 |
| Corrente nominale dispersa In | 20 kA |
| Corrente impulsiva massima per fase | 40 kA |
| Dispositivi di protezione | L-L |
| L-N | |
| L-G | |
| N-G | |
| Tensione nominale | 120/240 V AC (Fase split) |
| Sistema di ripartizione dell'energia | Split phase |
| Frequenza nominale | 50/60 Hz |
| Tipo SPD | 1 |
| Indicazione UL/segnalazione a distanza | |
| Tensione di esercizio | 125 V AC |
| Corrente di esercizio AC | 1 A AC |
| Dati di collegamento UL | |
| Coppia di serraggio | 30 lbf-in. |
| Sezione conduttore AWG | 14 ... 2 |
| Distanze di isolamento in aria e superficiale | |
| Norme/Disposizioni | EN 60664-1 / EN 61643-11 |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
