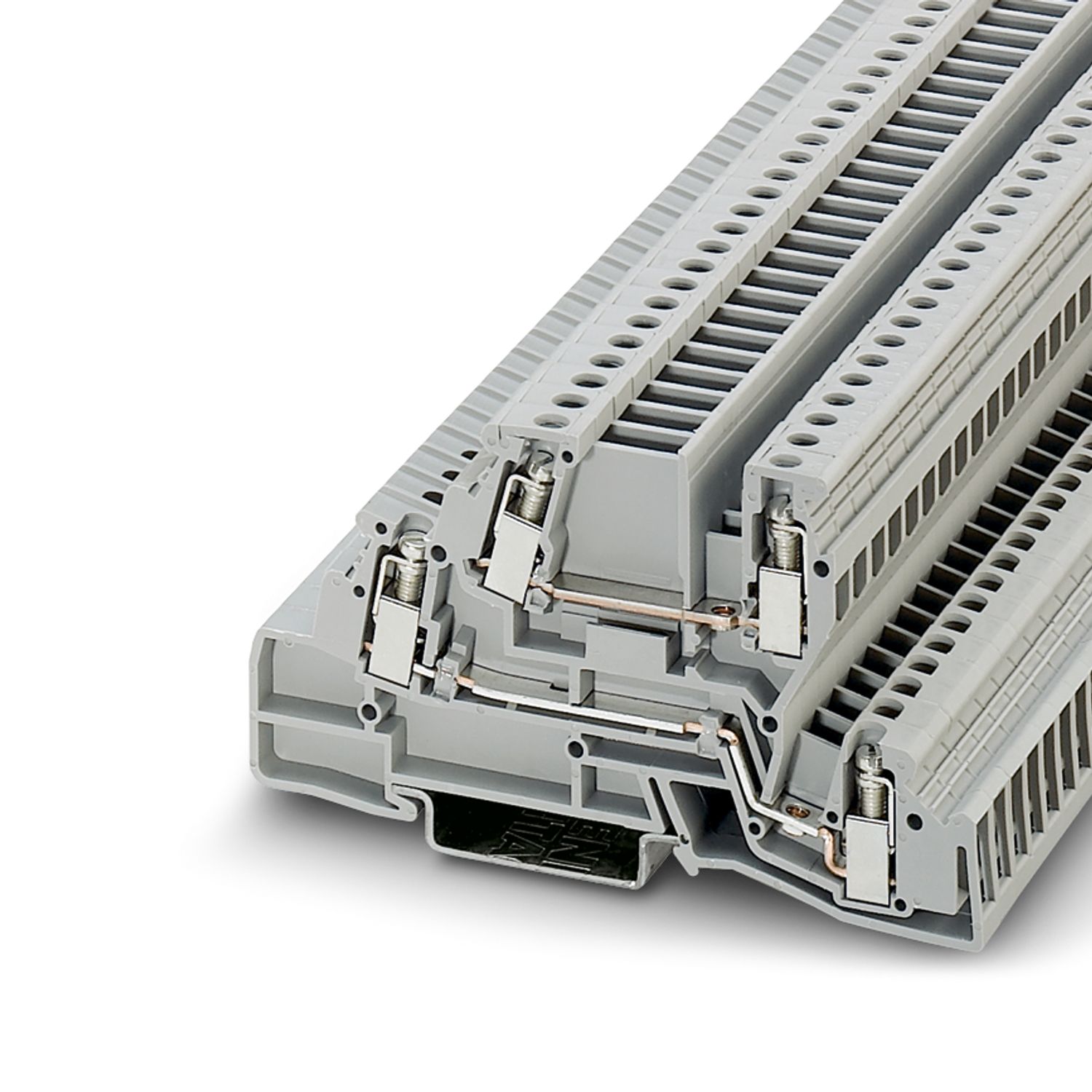

PIK 4-L/LB - Morsetto di installazione a più piani - 3000117

Tipo di prodotto	Morsetto per installazioni
Numero collegamenti	5
Numero di file	2
Potenziali	3
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	6 kV

Numero di connessioni per ogni piano	2
Sezione nominale	4 mm²
2. piano
Filettatura	M3
Nota	Punto di connessione
Coppia di serraggio	0,5 ... 0,6 Nm
Lunghezza del tratto da spelare	9 mm
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore AWG	24 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile	0,2 mm² ... 4 mm²
Sezione conduttore flessibile [AWG]	24 ... 12 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,25 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,25 mm² ... 2,5 mm²
2 conduttori di sezione identica rigidi	0,2 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili	0,2 mm² ... 1 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	0,25 mm² ... 1 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	1 mm²
Corrente nominale	32 A
Corrente di carico massima	32 A (con una sezione conduttore di 4 mm²)
Tensione nominale	400 V
Sezione nominale	4 mm²

Larghezza	6,2 mm
Spessore della piastra terminale	1,5 mm

Colore	grigio
Classe di combustibilità a norma UL 94	V2
Gruppo materiale isolante	I
Materiale isolante	PA
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	125 °C

Prova di tensione impulsiva
Tensione di prova valore nominale	7,3 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 4 mm²	0,48 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	1,89 kV
Risultato	Prova superata

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 35
Forza di prova valore nominale	1 N
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 giri/min
Giri	135
Sezione conduttore/peso	0,2 mm²/0,2 kg
Sezione conduttore/peso		4 mm²/0,9 kg
Risultato	Prova superata

Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

PIK 4-L/LB - Morsetto di installazione a più piani

3000117

Dettagli prodotto

Prodotti compatibili

Codice articolo	3000117
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice prodotto	BE1253
GTIN	4017918100827
Peso per pezzo (confezione inclusa)	20.34 g
Peso per pezzo (confezione esclusa)	20.34 g
Paese di origine	PL

EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%

Dati meccanici
Parete laterale aperta	Sì

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

PIK 4-L/LB - Morsetto di installazione a più piani 3000117

Dettagli prodotto

Prodotti compatibili

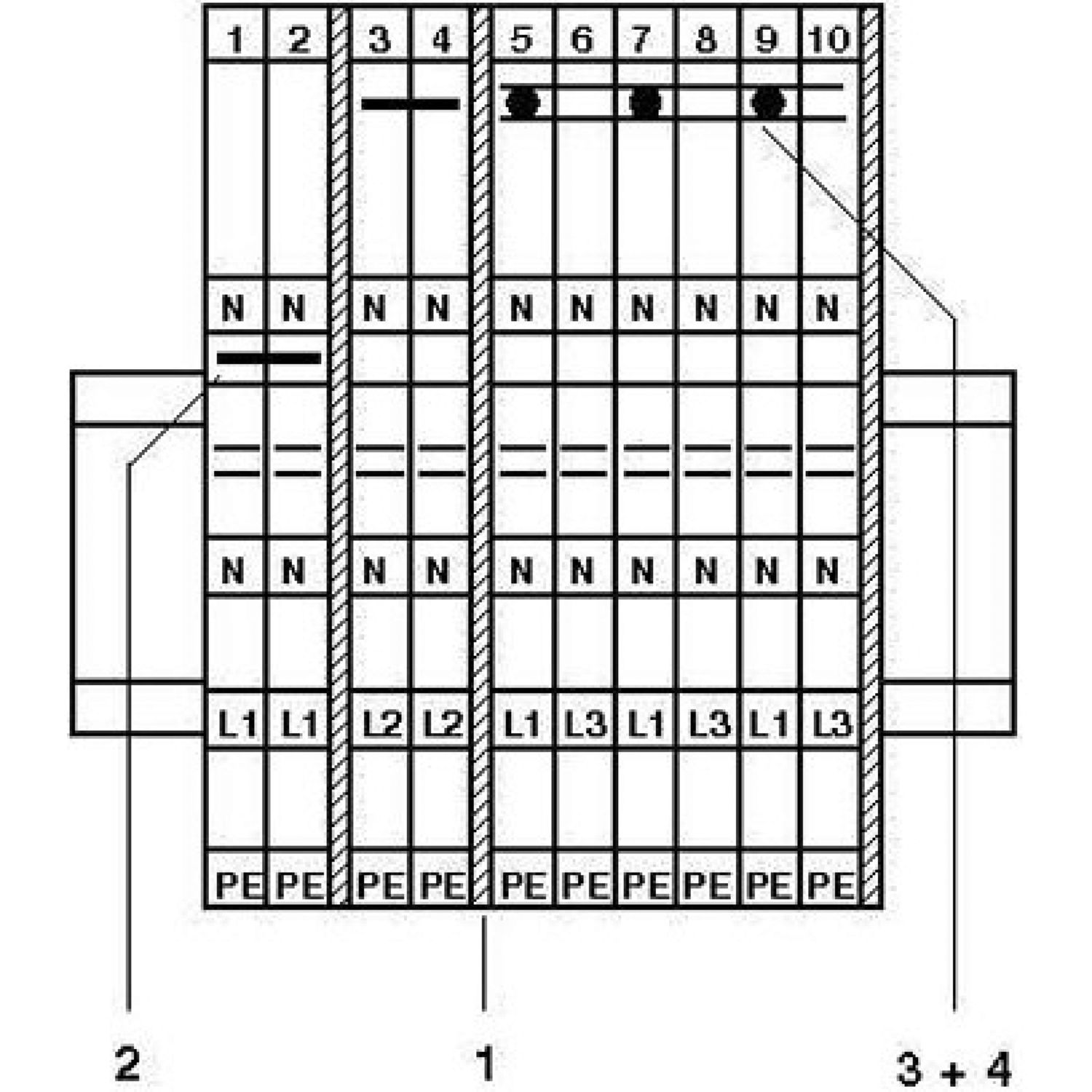

IS-K 4 - Supporto isolante ponticello 1302338

ISSBI 10- 6 - Ponticello 0301505

FBI 10- 6 - Ponticello fisso 0203250

FBI 100- 6 - Ponticello fisso 0201650

FBI 20- 6 - Ponticello fisso 0201867

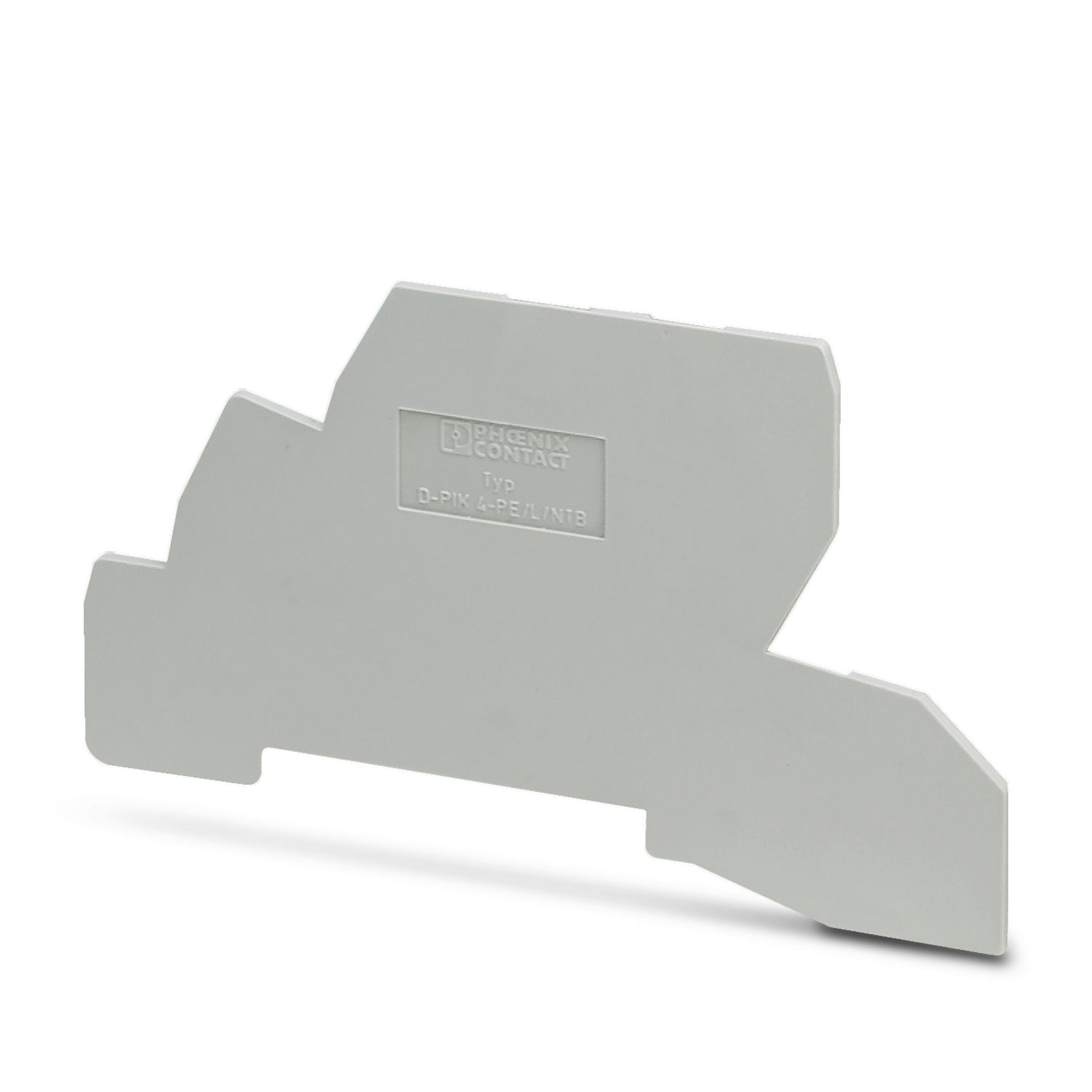

D-PIK 4-PE/L/NTB - Piastra terminale 2714161
