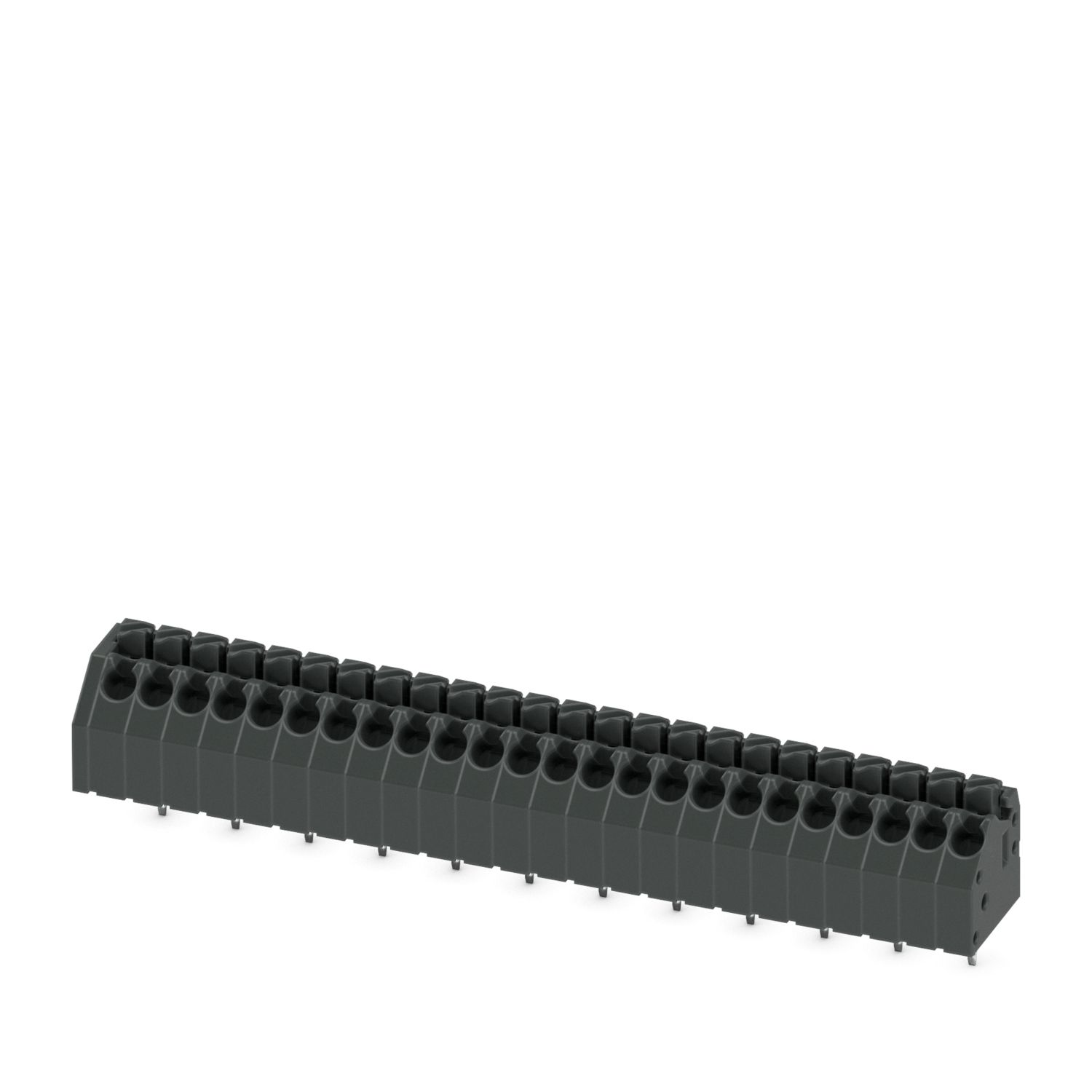

Morsetto circuito stampato, corrente nominale: 8 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm2, numero dei potenziali: 24, numero di file: 1, numero di poli per fila: 24, serie di prodotti: PTSA 1,5, passo: 3,5 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 45 °, colore: nero, Layout Pin: Pinning a zigzag W, Lunghezza pin [P]: 3,5 mm, numero di pin di saldatura per potenziale: 1, tipo di confezione: confezionato nel cartone. Piedini a saldare anteriori, su una fila
| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | PTSA 1,5 |
| Linea di prodotti | COMBICON Terminals S |
| Numero di poli | 24 |
| Passo | 3,5 mm |
| Numero collegamenti | 24 |
| Numero di file | 1 |
| Numero dei potenziali | 24 |
| Layout pin | Pinning a zigzag W |
| Numero di pin di saldatura per potenziale | 1 |
| Caratteristiche | |
| Corrente nominale IN | 8 A |
| Tensione nominale UN | 400 V |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione di dimensionamento (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tecnologia di connessione | |
| Tipo | Blocco di morsetti per circuiti stampati |
| Sezione nominale | 1,5 mm² |
| Connessione conduttori | |
| Collegamento | Connessione a molla Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 0,5 mm² |
| Lunghezza del tratto da spelare | 9 mm |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning a zigzag W |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | nero (9005) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Dati sul materiale - elemento di azionamento | |
| Colore (Elemento di azionamento) | nero (9005) |
| Disegno quotato |
|
| Passo | 3,5 mm |
| Larghezza [w] | 8,5 mm |
| Altezza [h] | 16,7 mm |
| Lunghezza [l] | 12 mm |
| Altezza di installazione | 13,1 mm |
| Lunghezza codoli a saldare [P] | 3,5 mm |
| Dimensioni dei codoli | 0,4 x 0,75 mm |
| Design del circuito stampato | |
| Distanza codoli | 3,5 mm |
| Diametro foro | 1 mm |
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Prova di trazione | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 1,5 mm² / rigido / > 40 N | |
| 1,5 mm² / flessibile / > 40 N | |
| Test temperatura ambientale | |
| Specifica di prova | IEC 60947-7-4:2013-08 |
| Requisito verifica di riscaldamento | La somma della temperatura ambiente e del riscaldamento del morsetto del circuito stampato non deve superare il limite superiore della temperatura. |
| Resistenza alla corrente di breve durata | |
| Specifica di prova | IEC 60947-7-4:2013-08 |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60512-3-1:2003-01 |
| Resistenza di isolamento tra poli contigui | > 5 MΩ |
| Distanze di isolamento in aria e superficiale | | |
| Specifica di prova | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 250 V |
| Tensione impulsiva nominale (III/3) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 3,2 mm |
| Nota sulla sezione di collegamento | In caso di conduttore collegato di 1,5 mm² (rigido). |
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione impulsiva nominale (III/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 3 mm |
| Tensione di isolamento di nominale (II/2) | 630 V |
| Tensione impulsiva nominale (II/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 3,2 mm |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-10 (VDE 0471-2-10):2001-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 5 s |
| Invecchiamento | |
| Specifica di prova | IEC 60947-7-4:2013-08 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (A seconda della curva della portata di corrente/curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 85 °C |
| Confezione | confezionato nel cartone |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 5 A | 24 - 16 | ||
| D | ||||
| 300 V | 5 A | 24 - 16 | ||
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| keine | ||||
| 250 V | 2 A | 0,5 - 0,75 | ||
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| keine | ||||
| 400 V | 8 A | 0,2 - 1,5 | ||
