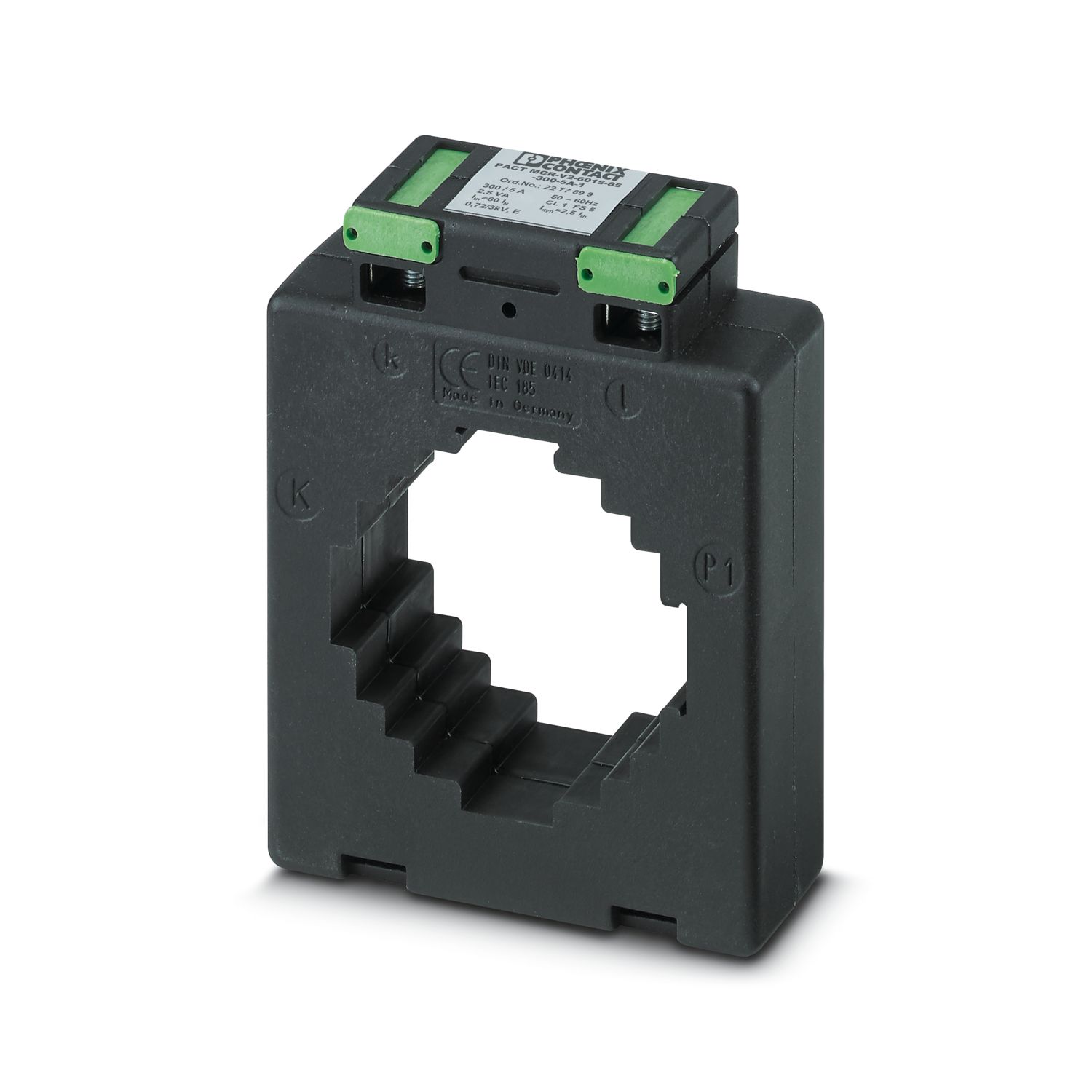

PACT MCR-V2-6015- 85- 300-5A-1 - Trasformatore di corrente
2277899
Trasformatore di corrente ad innesto, corrente primaria 300 A AC; corrente secondaria 5 A AC; classe di precisione 1; potenza nominale 2,5 VA
Dettagli prodotto
Tipo di prodotto
Current transformer
Tensione di isolamento nominale
1 kV (Fase/conduttore di neutro)
Note generali
tarabile
no
Tipo convertitore
Trasformatore di corrente ad innesto
Trasformatori di corrente
Potenza nominale
2,5 VA
Corrente di cortocircuito di dimensionamento termica
Ith = 60 * In
Corrente di dimensionamento termico permanente
Id = 1,2 * In
Corrente impulsiva di dimensionamento
Idyn = 2,5 * Ith
Frequenza nominale fn
50 Hz
60 Hz
Corrente nominale primaria Ipn
0 A ... 300 A
tarabile
no
Tipo convertitore
Trasformatore di corrente ad innesto
Segnale
Corrente nominale secondaria Isn
5 A AC
Fattore di limitazione della sovracorrente
FS 5
Classe di precisione
1
Collegamento
Connessione a vite
Sezione conduttore flessibile
2x 2,5 mm² ... 4 mm² (Morsetti secondari,)

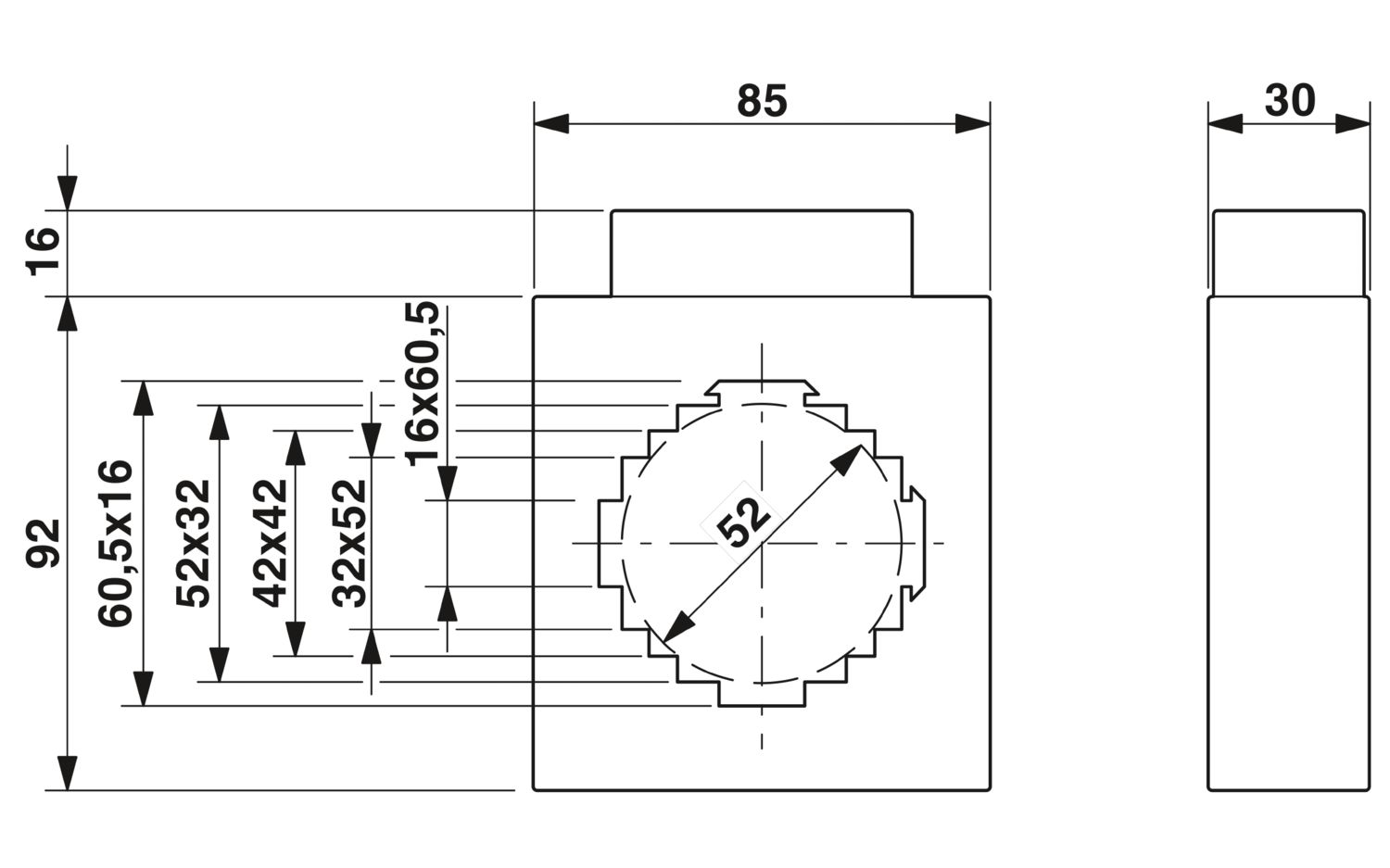

Dimensioni articolo
Larghezza
30 mm
Altezza
108 mm
Profondità
85 mm
Dimensioni articolo con montaggio alternativo
Larghezza
85 mm
Altezza
108 mm
Profondità
30 mm
Guida in rame
Larghezza
60 mm
Altezza
15 mm
Guida in rame 2
Larghezza
50 mm
Altezza
10 mm
Guida in rame 3
Larghezza
40 mm
Altezza
40 mm
Conduttore rotondo
Diametro
52 mm
Colore
nero (RAL 9005)
Materiale custodia
PA 6.6
Condizioni ambientali
Temperatura ambiente (esercizio)
-25 °C ... 40 °C
Temperatura ambiente (stoccaggio/trasporto)
-25 °C ... 40 °C
Umidità dell'aria consentita (esercizio)
Impiego solo in interni e in assenza di condensa
Categoria materiale isolante
E
Norme/Disposizioni
EN 61869
Tipo di montaggio
Montaggio su guida DIN
Codice articolo
2277899
Pezzi/conf.
1 Pezzi
Quantità di ordinazione minima
1 Pezzi
Codice vendita
CMMA11
Codice prodotto
CMMA11
GTIN
4046356502306
Peso per pezzo (confezione inclusa)
345.9 g
Peso per pezzo (confezione esclusa)
250 g
Numero tariffa doganale
85043100
Paese di origine
DE
EU RoHS
Soddisfa i requisiti della direttiva RoHS
Sì
(Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)
Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
