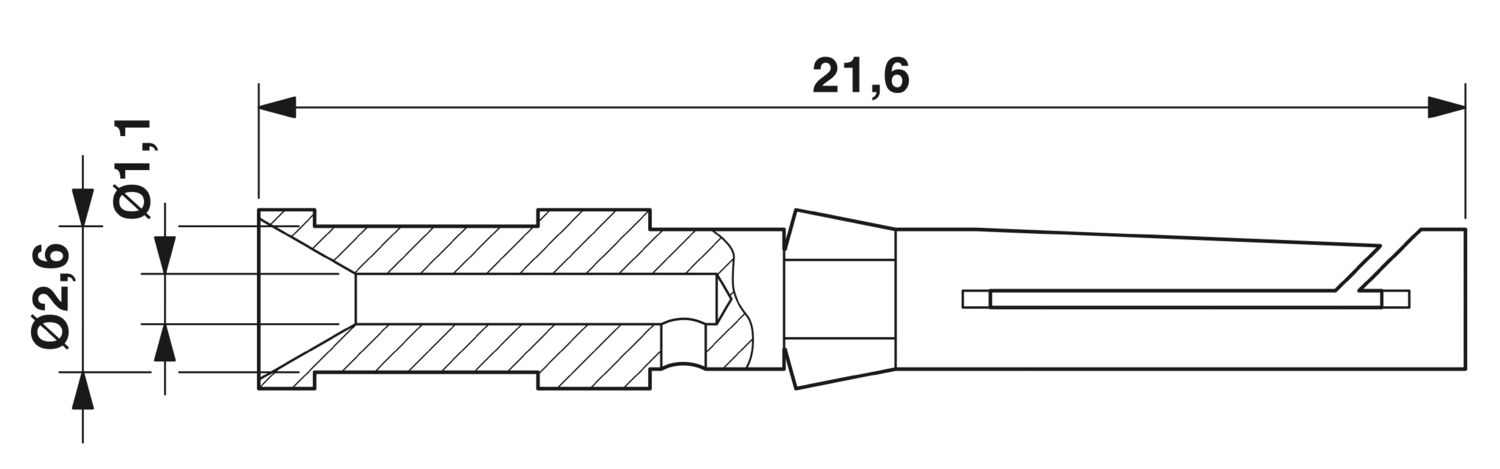

Contatto a crimpare, diametro contatti: 1,6 mm, tornito, Femmina, materiale contatti: Lega di rame, superficie contatti: dorato, sezione di connessione: 0,5 mm2 ... 0,5 mm2, AWG 20
Dettagli prodotto
Note generali
per HC-M-12, HC-M-17, HC-M-03/04, HC-M-EMV, HC-D, HC-DD, HC-Q e portacontatti VC-D
Nota per il montaggio
Con tensioni < 5 V e correnti < 5 mA si consigliano contatti dorati.
La qualità di una connessione a crimpare viene stabilita dalla norma DIN EN 60352-2.
Tipo di prodotto
Contatto a crimpare
Serie
HC-M-12
HC-M-EMV
HC-D
HC-DD
VC-D
HC-M-03/04
HC-M-17
HC-K
HC-Q
HC-COM
HC-M-42
HC-M-08-MBIT
Esecuzione
Contatto singolo femmina
Tipo contatto
tornito
Collegamento
Connessione a crimpare
Tipo di connessione del contatto
Femmina
Tecnica di connessione
Connessione a crimpare
Sezione di collegamento
0,5 mm² ... 0,5 mm²
Sezione di collegamento AWG
20
Lunghezza di spelatura nei singoli conduttori
8 mm
Sezione conduttore flessibile
0,5 mm² ... 0,5 mm²
Materiale contatto
Lega di rame
Materiale superficie contatti
dorato
Caratteristiche meccaniche
Diametro contatto
1,6 mm
Dati meccanici
Cicli di manovra
≥ 500
Condizioni ambientali
Temperatura ambiente (esercizio)
-40 °C ... 125 °C
Codice articolo
1674480
Pezzi/conf.
100 Pezzi
Quantità di ordinazione minima
100 Pezzi
Codice vendita
AF7AIA
Codice prodotto
AF7AIA
Pagina del catalogo
Pagina 507 (C-2-2019)
GTIN
4017918135386
Peso per pezzo (confezione inclusa)
714 MGM
Peso per pezzo (confezione esclusa)
714 MGM
Numero tariffa doganale
85366900
Paese di origine
DE
ECLASS
ECLASS-13.0
27440204
ETIM
ETIM 9.0
EC000796
UNSPSC
UNSPSC 21.0
39121500
EAC
ID omologazione: RU C-DE.AI30.B.01102
EU RoHS
Soddisfa i requisiti della direttiva RoHS
Sì
con eccezione delle deroghe, se note
6(c)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
