cUL Recognized
ID omologazione: FILE E 221474| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 30 V | 2 A |
UL Recognized
ID omologazione: FILE E 221474| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 30 V | 2 A |
SACC-M12MS-8CON-PG11-M
-
Connettore
1410666
Connettore, Universale, 8-poli, Maschio diritto M12, codifica: A, Connessione a vite, materiale zigrinato: Ottone, nichelato, connessione a vite per cavo Pg11, diametro esterno conduttore 8 mm ... 10 mm
Dettagli prodotto
| Nota per il montaggio | IMPORTANTE: Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Tipo di prodotto | Connettori circolari (lato cavi) |
| Tipo sensore | Universale |
| Numero di poli | 8 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Uscita cavo | diritto |
| Connessione a vite Pg | Pg11 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Disegno quotato |
|

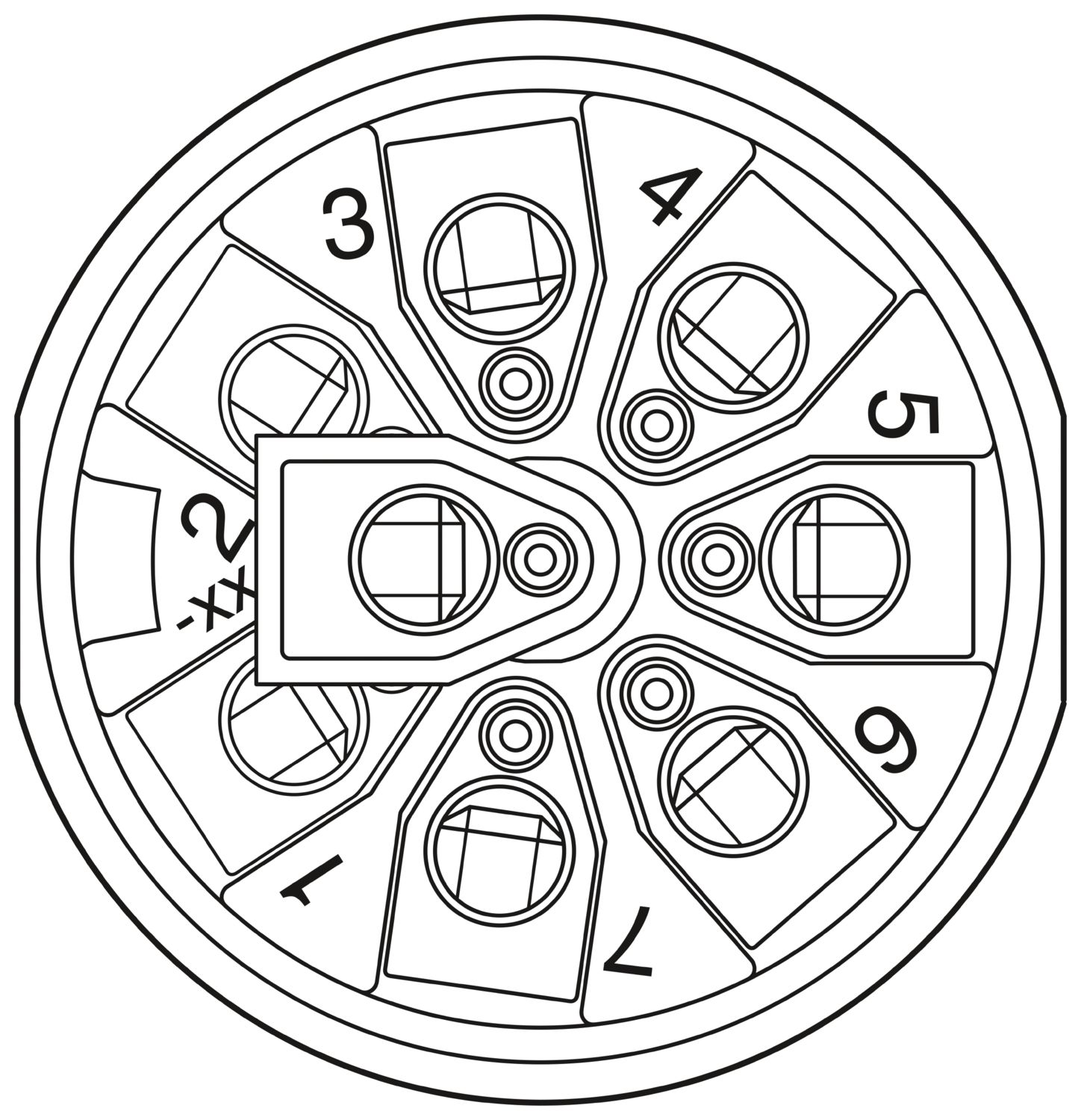

| Larghezza | 20 mm |
| Altezza | 20 mm |
| Lunghezza | 62 mm |
| Apertura chiave dadi | 19 mm |
| Apertura chiave controdadi | 17 mm |
| Misure esterne | |
| Diametro esterno | 8 mm ... 10 mm |
| Custodia | |
| Diametro custodia | 20 mm |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | Silicone |
| Materiale impugnature | PBT |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PA |
| Materiale connessione a vite | Ottone, nichelato |
| Norme / Disposizioni | PA (Pressacavi) |
| Connessione conduttori | |
| Collegamento | Connessione a vite |
| Sezione di collegamento | 0,25 mm² ... 0,5 mm² (senza capocorda) |
| 0,14 mm² ... 0,34 mm² (con capocorda) | |
| 0,25 mm² ... 0,5 mm² (rigido) | |
| Sezione di connessione AWG | 24 ... 20 (senza capocorda) |
| 26 ... 22 (con capocorda) | |
| Lunghezza di spelatura nei singoli conduttori | 5 mm |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 0,2 Nm (Morsetti a vite) | |
| 1 Nm (Vite di serraggio con custodia protettiva) | |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Resistività di massa | ≤ 8 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 30 V AC |
| 30 V DC | |
| Corrente nominale IN | 2 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Connessione 1 | |
| Struttura testa | Maschio |
| Uscita cavo testa | diritto |
| Tipo di filettatura testa | M12 |
| Codifica | A |
| Tipo di segnale/categoria | Universale |
| Lunghezza del tratto da spelare dei fili singoli | 5 mm |
| Condizioni ambientali | |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -40 °C ... 85 °C (connettore / connecttore femmina) |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
I vantaggi
Utilizzo sicuro sul campo grazie all'elevata protezione
Connessione a vite: connessione affermata per un'ampia gamma di conduttori diversi
