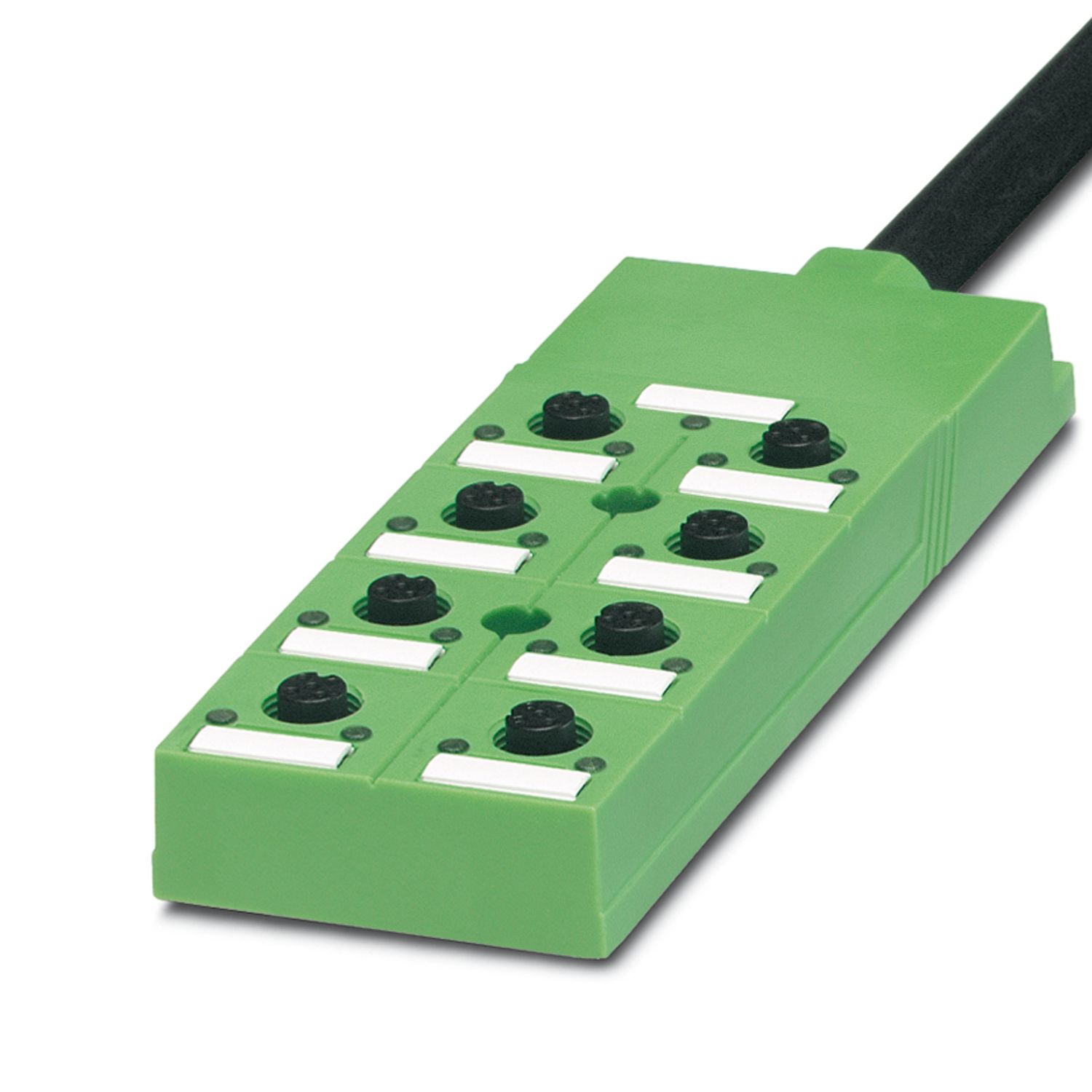

SACB-8/16-L-10,0HPUR
-
Scatola di distribuzione
1695951
Scatola di distribuzione, tipo di connessione: Connettore femmina M12 Plastica, numero degli slot: 8, numero poli: 5, codifica: A, occupazione slot: doppi, segnalazione di stato: sì, PNP; connessione linea principale: Attacco fisso 180°, PUR, senza alogenati, lunghezza cavo: 10 m, schermatura: no
Dettagli prodotto
| Tipo di prodotto | Scatola di distribuzione |
| Numero di poli | 5 |
| Numero degli slot | 8 |
| Codifica | A |
| LED | sì |
| Diagnostica locale | |
| Funzione controllata | Tensione di alimentazione |
| rappresentazione visiva | LED verde |
| Tensione d'esercizio massima Umax | 30 V DC |
| Diagnostica locale | Tensione di alimentazione LED verde |
| Segnalazione stato I/O LED giallo | |
| Tensione nominale UN | 24 V DC |
| Corrente di dimensionamento totale | 12 A |
| Amperaggio per conduttore max. | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Connessione conduttori | |
| Tipo di attacco sensore-attuatore | Connettore femmina M12 |
| Coppia di serraggio slot cavo sensore-attuatore | 0,4 Nm |
| Indicazione di stato disponibile | sì |
| Disegno quotato |
|
| Larghezza | 54 mm |
| Altezza | 19 mm |
| Lunghezza | 155 mm |
| Materiale Boccola filettata | PA |
| Materiale Custodia | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione O-ring | NBR |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA |
| Lunghezza cavo | 10 m |
| PUR senza alogenati nero [PUR] | |
| Disegno quotato |
|
| Numero di poli | 19 |
| Schermato | no |
| Tipo di cavo | PUR senza alogenati nero [PUR] |
| Struttura conduttore segnale linea | 64x 0,10 mm |
| Linea segnale AWG | 20 |
| Struttura conduttore tensione di alimentazione | 128x 0,10 mm |
| Tensione di alimentazione AWG | 17 |
| Sezione del conduttore | 16x 0,5 mm² (Linea del segnale) |
| 3x 1 mm² (Linea di alimentazione) | |
| Diametro esterno conduttore | 11,60 mm ±0,3 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | nero RAL 9005 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PP |
| Conduttore singolo, colore | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, nero, viola, grigio/rosa, rosso/blu, bianco/verde, marrone/verde, bianco/giallo, giallo/marrone, bianco/grigio, grigio/marrone |
| Cordatura intera | Fili in posizioni twistati |
| Tensione nominale cavi | 300 V |
| Tensione di prova | 2000 V |
| Raggio di piegatura minimo, fisso | 116 mm |
| Raggio di piegatura minimo, mobile | 116 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 1500000, Raggio di piegatura: 116 mm, Corsa di posizionamento: 2 m, Velocità di posizionamento: 2 m/s |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Caratteristiche particolari | privo di silicone |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 75 °C |
I vantaggi
Sicurezza sul campo grazie alla custodia robusta e all'elevata protezione
Comodo: maggiore disponibilità dell'impianto grazie a una diagnosi rapida e semplice
Salvaspazio: box di distribuzione con equipaggiamento doppio per due sensori in uno slot
