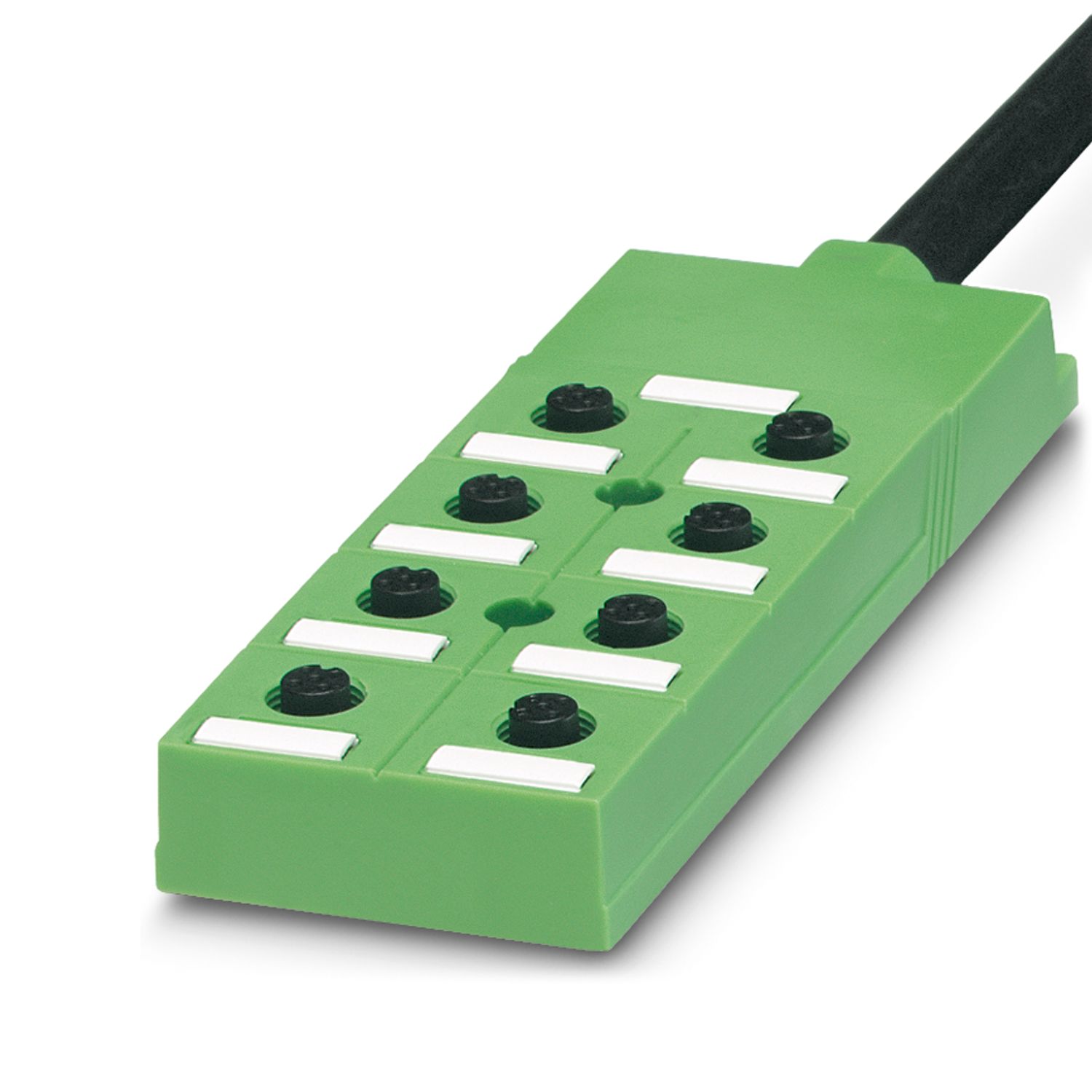

SACB-6/12- 5,0PUR
-
Scatola di distribuzione
1680908
Scatola di distribuzione, tipo di connessione: Connettore femmina M12 Plastica, numero degli slot: 6, numero poli: 5, codifica: A, occupazione slot: doppi, segnalazione di stato: no, Universale; connessione linea principale: Attacco fisso 180°, PUR/PVC, lunghezza cavo: 5 m, schermatura: no
Dettagli prodotto
| Tipo di prodotto | Scatola di distribuzione |
| Numero di poli | 5 |
| Numero degli slot | 6 |
| Codifica | A |
| LED | no |
| Tensione d'esercizio massima Umax | 135 V |
| Tensione nominale UN | 120 V |
| Corrente di dimensionamento totale | 12 A |
| Amperaggio per conduttore max. | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Connessione conduttori | |
| Tipo di attacco sensore-attuatore | Connettore femmina M12 |
| Piedinatura | |
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
| 1 / 2 (B) = GYPK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RDBU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WHGN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BNGN | |
| 5 / 4 (A) = PK | |
| 5 / 2 (B) = WHYE | |
| 6 / 4 (A) = RD | |
| 6 / 2 (B) = YEBN | |
| 1-6 / 1 (+ 120 V) = BN | |
| 1-6 / 3 (0 V) = BU | |
| 1-6 / 5 (PE) = GNYE | |
| Indicazione di stato disponibile | no |

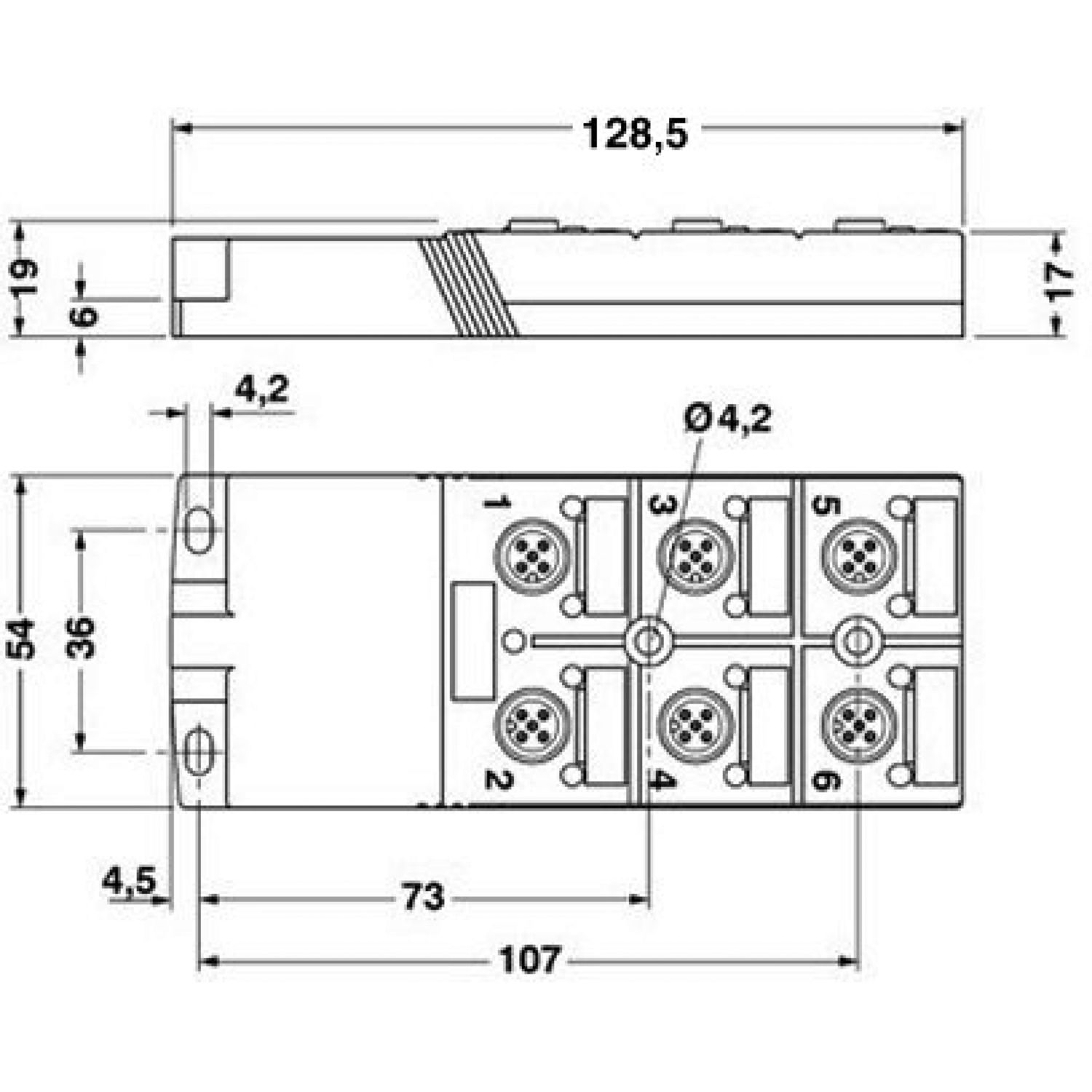

| Disegno quotato |
|
| Larghezza | 54 mm |
| Altezza | 19 mm |
| Lunghezza | 129 mm |
| Materiale Boccola filettata | PA |
| Materiale Custodia | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione O-ring | NBR |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA |
| Lunghezza cavo | 5 m |
| PUR/PVC nero [PUR] | |
| Disegno quotato |
|
| Peso della linea | 150,9 kg/km |
| UL AWM Style | 20549 |
| Numero di poli | 15 |
| Schermato | no |
| Tipo di cavo | PUR/PVC nero [PUR] |
| Struttura conduttore segnale linea | 28x 0,15 mm |
| Linea segnale AWG | 20 |
| Struttura conduttore tensione di alimentazione | 56x 0,15 mm |
| Tensione di alimentazione AWG | 17 |
| Sezione del conduttore | 12x 0,5 mm² (Linea del segnale) |
| 3x 1 mm² (Linea di alimentazione) | |
| Diametro filo con guaina isolante | 1,5 mm ±0,1 mm (Linea del segnale) |
| 2,1 mm ±0,1 mm (Linea di alimentazione) | |
| Diametro esterno conduttore | 9,40 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | nero RAL 9005 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PVC |
| Conduttore singolo, colore | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, grigio/rosa, rosso/blu, bianco/verde, marrone/verde, bianco/giallo, giallo/marrone |
| Isolamento spessore parete | ≥ 0,15 mm (rivestimento interno) |
| ≥ 0,76 mm (Guaina esterna) | |
| Cordatura intera | Fili in posizioni twistati |
| Tensione nominale cavi | 300 V |
| Tensione di prova | 2000 V |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 71 mm |
| Raggio di piegatura minimo, mobile | 94 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 1500000, Raggio di piegatura: 94 mm, Corsa di posizionamento: 2 m, Velocità di posizionamento: 2 m/s |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Caratteristiche particolari | privo di silicone |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| 80 °C (secondo UL) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 75 °C |
I vantaggi
Sicurezza sul campo grazie alla custodia robusta e all'elevata protezione
Salvaspazio: box di distribuzione con equipaggiamento doppio per due sensori in uno slot
