G-INS-M40-S68N-NNES-S
-
Pressacavi
1424529
Pressacavi, materiale connessione a vite: Ottone, nichelato, applicazione: Standard, diametro esterno cavo 18 mm ... 25 mm, schermatura: no, filettatura: M40 x 1,5, colore: argento, con O-ring
Dettagli prodotto
| Nota per il montaggio | 1) Montare i perni del collegamento a vite nella custodia con la coppia corretta 2) Inserire il cavo 3) Serrare il dado a risvolto con la coppia corretta |
| Tipo di prodotto | Connessione a vite per cavo |
| Applicazione | Standard |
| Numero dei conduttori | 1 |
| Produttore | BIMED |
| Denominazione produttore | BMBC-05 |
| Schermato | no |
| Esecuzione dello scarico della trazione | A |
| Categoria d'urto | 7 |
| Versione, Scarico della trazione | A |

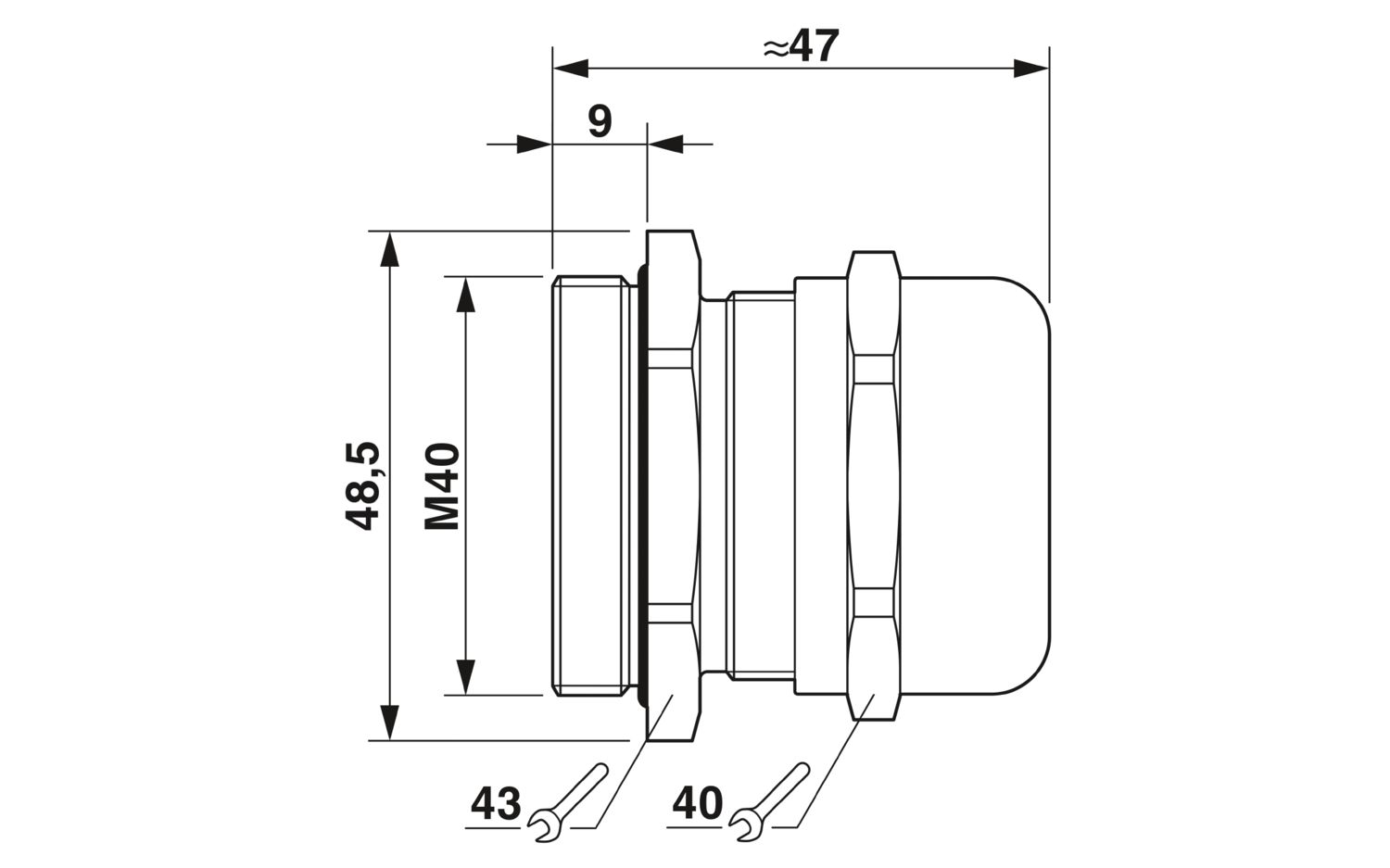

| Disegno quotato |
|
| Lunghezza | 47 mm |
| Lunghezza della filettatura | 9 mm |
| Diametro foro | 40,1 mm ... 40,3 mm |
| Apertura chiave dadi | 40 mm |
| Apertura chiave perno | 43 mm |
| Misura angolare esagonale | 48,4 mm |
| Tipo filettatura lato collegamenti | M40 x 1,5 |
| Passo della filettatura | 1,5 mm |
| Coppia di serraggio | 30 Nm ±1 Nm (Dado cieco a calotta) |
| 12 Nm (Perno) |
| Colore | color ottone |
| Materiale Inserto di fissaggio | PA 6 |
| Materiale guarnizione O-ring | perbunan |
| Materiale guarnizione Guarnizione cavo | CR |
| Materiale connessione a vite | Ottone, nichelato |
| Diametro esterno conduttore Linea 1 | 18 mm ... 25 mm |
| Diametro esterno conduttore | 18 mm ... 25 mm (per UL 514 B) |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP68 (5 bar, 30 min.) | |
| IP69 (DIN EN 60529 / IEC 60529) | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (statico) |
