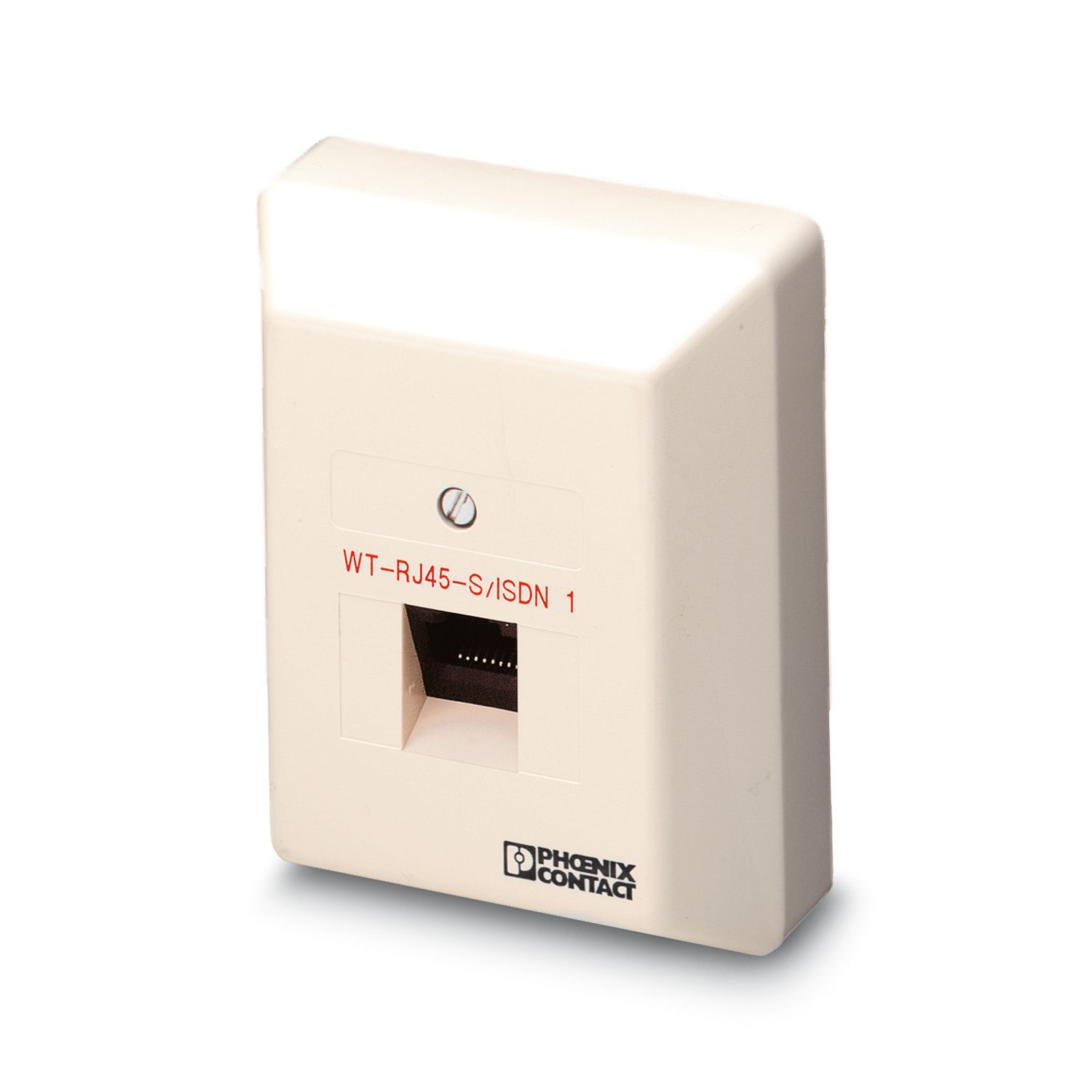

WT-RJ 45-S/ISDN1/K AP
-
Túlfeszültség-védelmi készülék
2809830
Falon kívüli RJ45 csatlakozó doboz túlfeszültség-védelemmel ISDN So buszcsatlakozóhoz
Termékrészletek
| Terméktípus | Túlfeszültség-védelem információtechnikához |
| Termékcsalád | DATATRAB |
| IEC vizsgálati osztály | C2 |
| C3 | |
| D1 | |
| VDE követelményosztály | C2 |
| C3 | |
| D1 | |
| Kialakítás | Falra szerelhető csatlakozóaljzat |
| Jelentés, a túlfeszültség-védelem hibás | nincs |
| UN névleges feszültség | 50 V DC (S0 fantom betáplálás) |
| Csatlakozási mód | Csavaros csatlakozás & RJ45 |
| Csavarmenet | M2/M3 |
| Hajlékony vezeték keresztmetszet min | 0,1 mm² |
| Hajlékony vezeték keresztmetszet max | 1 mm² |
| Tömör vezeték keresztmetszet min | 0,14 mm² |
| Tömör vezeték keresztmetszet max | 1,5 mm² |
| Méretrajz |
|
| Szélesség | 65 mm |
| Magasság | 30 mm |
| Mélység | 80 mm |
| Készülékház anyaga | ABS |
| Mechanikai adatok | |
| Nyitott oldalfal | Nem |
| Hatóirány | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Legnagyobb tartós feszültség UC (ér-ér) | 6,2 V DC |
| Üzemi hatásos áram IC UC-nál | ≤ 300 µA |
| Földelőáram IPE | ≤ 4 µA |
| Névleges levezetési áramlökés In (8/20)µs (ér-ér) | 350 A |
| Névleges levezetési áramlökés In (8/20) µs (ér-föld) | 5 kA |
| Összegáram-lökés (8/20) µs | 10 kA |
| Kimeneti feszültség korlátozás 1 KV/µs (ér-ér) statikus | ≤ 70 V |
| Kimeneti feszültség korlátozás 1 KV/µs (ér-föld) statikus | ≤ 460 V |
| Kimeneti feszültség korlátozás 1 KV/µs (ér-ér) statikus | ≤ 12 V |
| Kimeneti feszültség korlátozás 1 KV/µs (ér-föld) statikus | ≤ 460 V |
| Maradékfeszültség In-nél (ér-ér) | ≤ 36 V |
| Maradékfeszültség In-nél (ér-föld) | ≤ 80 V |
| Up védelmi szint (ér-ér) | ≤ 70 V (C1 - 1 kV / 500 A) |
| Up védelmi szint (ér-föld) | ≤ 460 V (C1 - 1 kV / 500 A) |
| Megszólalási idő tA (ér-ér) | ≤ 500 ns |
| Megszólalási idő tA (ér-föld) | ≤ 100 ns |
| aE illesztési csillapítás, szimm. | 0,1 dB (≤ 10 MHz) |
| fg határfrekvencia (3 dB), szimmetrikus a 100 Ω-os rendszerben | típ. 80 MHz |
| Kapacitás (ér-ér) | ≤ 25 pF (f=1 MHz / VR= 0V) |
| Kapacitás (ér-föld) | ≤ 15 pF (f=1 MHz / VR= 0V) |
| Jelentés, a túlfeszültség-védelem hibás | nincs |
| Lökőárammal szembeni szilárdság (ér-ér) | C1 - 500 V / 250 A |
| Lökőárammal szembeni szilárdság (ér-föld) | C2 - 10 kV / 5 kA |
| D1 - 1 kA |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 60 °C |
| VDE követelményosztály | C2 |
| C3 | |
| D1 | |
| Átütési távolságok és kúszóutak | |
| Szabványok/előírások | VDE 0110-1 / IEC 60664-1 |
| Szabványok Információtechnikai specifikáció | |
| Szabványok/előírások | IEC 61643-21 |
| IEC 61643-21 | |
| Szabványok / rendelkezések | IEC 61643-21 |
| Megjegyzés | 2000 |
| Szerelési mód | AP/falra szerelhető |
