C-TV-SAT
-
Túlfeszültség-védelmi készülék
2856993

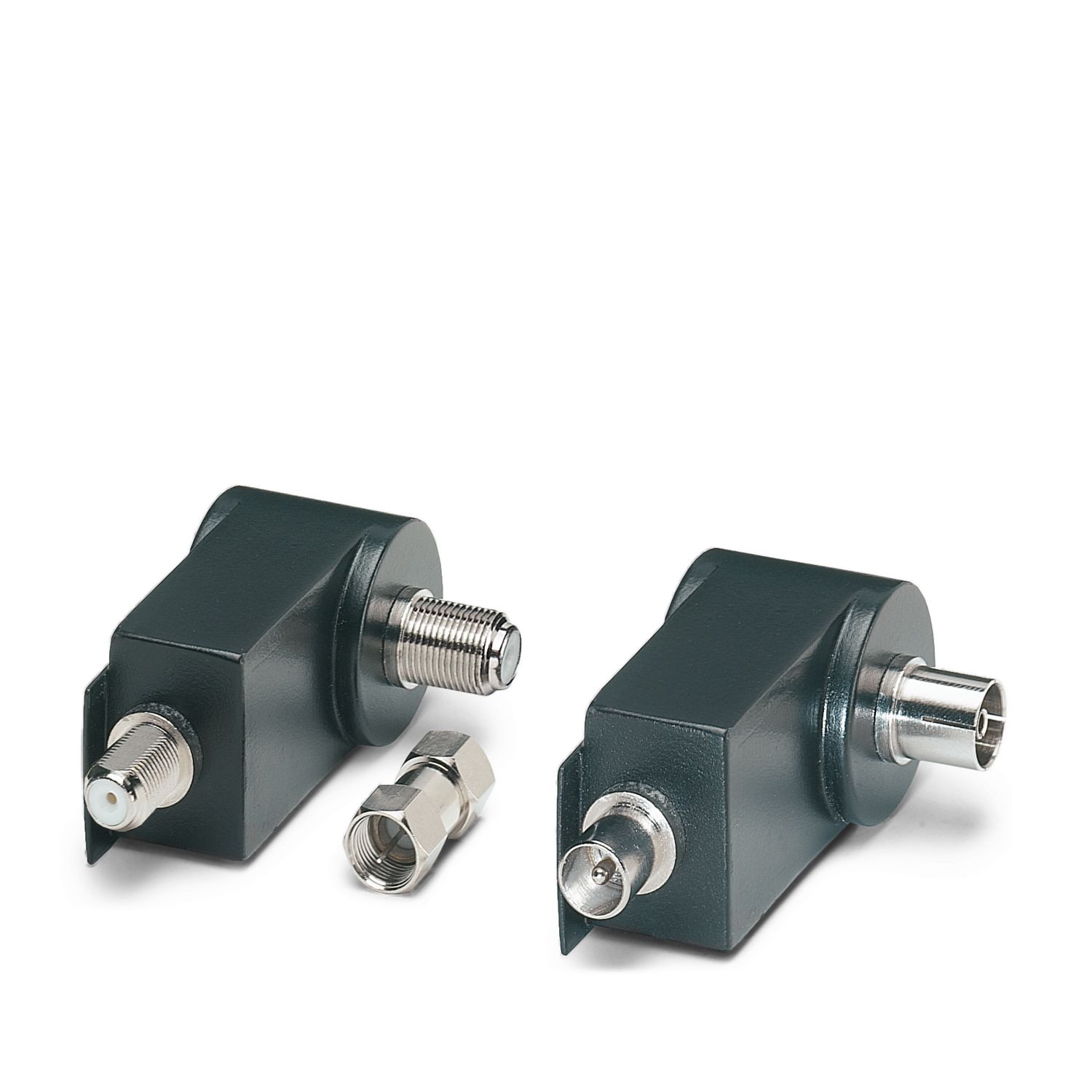

Közdugasz túlfeszültség-védelemmel antenna-bemenetekhez F csatlakozóval.
Termékrészletek
| Terméktípus | Túlfeszültség-védelem adó- és vevőberendezésekhez |
| IEC vizsgálati osztály | C1 |
| C2 | |
| C3 | |
| D1 | |
| Kialakítás | Közdugasz |
| Pólusszám | 1 |
| Jelentés, a túlfeszültség-védelem hibás | nincs |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II |
| Szennyeződési fok | 2 |
| Csatlakozási mód | F csatlakozó |

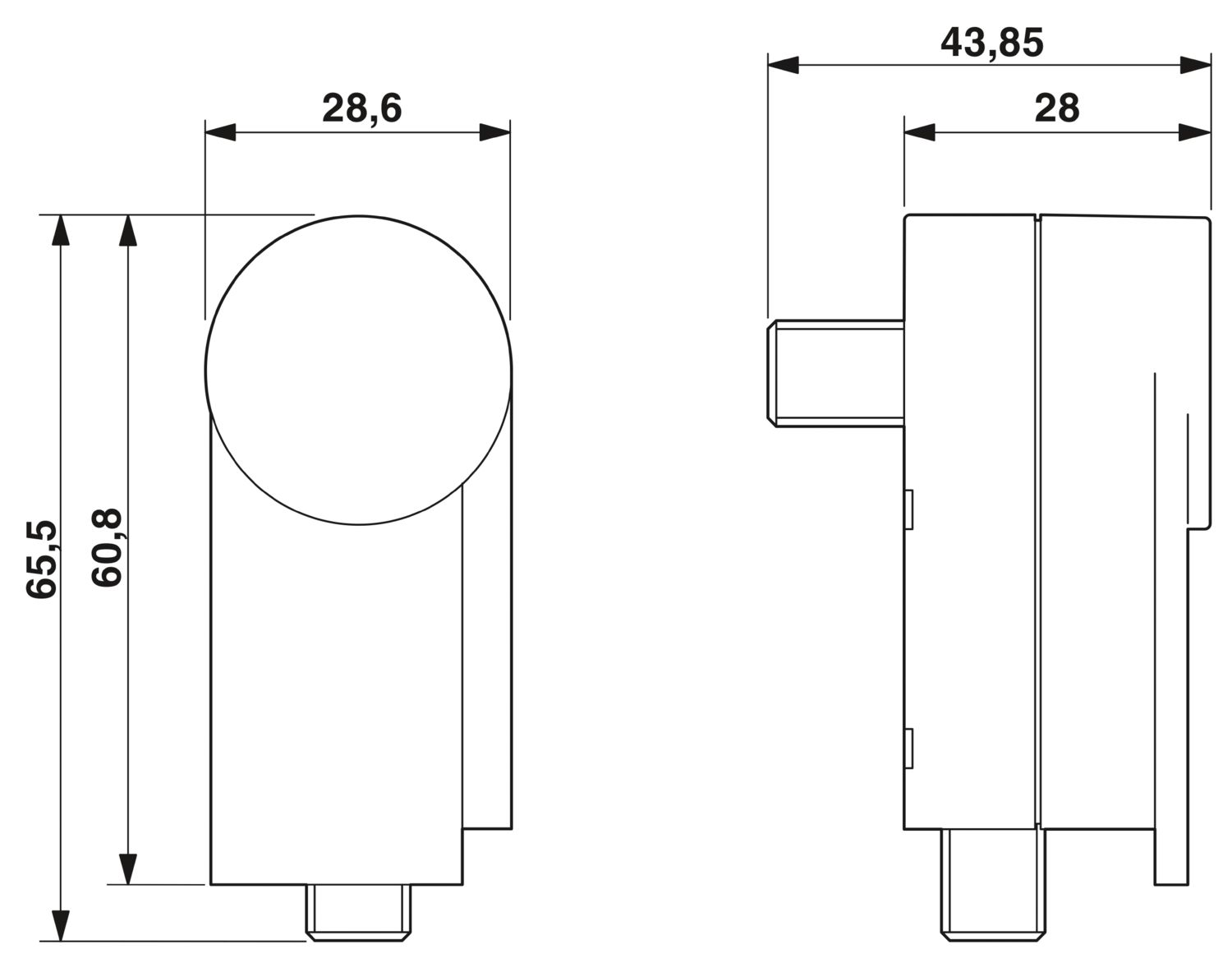

| Méretrajz |
|
| Szélesség | 28 mm |
| Magasság | 44 mm |
| Mélység | 66 mm |
| Szín | fekete (RAL 9005) |
| Éghetőségi osztály az UL 94 szerint | V-0 |
| Készülékház anyaga | PA 6.6 |
| Mechanikai adatok | |
| Nyitott oldalfal | Nem |
| Hatóirány | Line-Shield/Earth Ground |
| Legnagyobb tartós feszültség UC | 24 V DC |
| Méretezési áram | 1,5 A (25 °C) |
| Üzemi hatásos áram IC UC-nál | ≤ 1 µA |
| Földelőáram IPE | ≤ 1 µA |
| Névleges levezetési áramlökés In (8/20) µs (ér-árnyékoló) | 2,5 kA |
| Lökőáram csúcsértéke Iimp (10/350) µs | 0,5 kA |
| névleges impulzusáram Ian (10/1000)µs esetén (ér-árnyékolás) | 120 A |
| Kimeneti feszültség korlátozás 1 KV/µs (ér-árnyékolás) statikus | ≤ 600 V |
| Kimeneti feszültség korlátozás 1 KV/µs (ér-árnyékolás) statikus | ≤ 600 V |
| Maradékfeszültség In esetén (ér-árnyékolás) | ≤ 30 V |
| Up védelmi szint (ér‒árnyékolás) | ≤ 700 V (C2 - 4 kV / 2 kA) |
| ≤ 800 V (C2 - 5 kV/2,5 kA) | |
| Megszólalási idő tA (ér-árnyékoló) | ≤ 100 ns |
| aE illesztési csillapítás, aszimm. | típ. 0,5 dB (≤ 2,4 GHz / 75 Ω) |
| fg határfrekvencia (3 dB), aszimmetrikus (árnyékolás), a 75 Ω-os rendszerben | > 3 GHz |
| Frekvenciatartomány | 4,7 MHz ... 2,5 GHz |
| Kapacitás, aszimmetrikus (árnyékolás) | típ. 10 pF |
| Jelentés, a túlfeszültség-védelem hibás | nincs |
| Lökőárammal szembeni szilárdság (ér-ernyő) | C2 - 4 kV / 2 kA |
| C2 - 5 kV / 2,5 kA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Váltakozó árammal szembeni szilárdság (ér-ernyő) | 5 A - 1 s |
| Áramvisszaállási idő (ér-ernyő) | < 3 s |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 75 °C |
| Magassági viszony | ≤ 2000 m (amsl) |
| Szabványok / rendelkezések | IEC 61643-21 |
| Megjegyzés | 2012 |
| Szabványok / rendelkezések | EN 61643-21 |
| Megjegyzés | 2013 |
| Szabványok / rendelkezések | EN 50083 |
| Megjegyzés | CLASS-A |
| Szerelési mód | csatlakozás-specifikus közbecsatolás |
Az Ön előnyei
Az optimális átviteli jellemzők miatt nem befolyásolja a jelet
Helytakarékosság a kompakt kialakítás révén
A C-SAT-Box ideális kiegészítője a végkészülék köívetlen védelme érdekében
