NBC-M12MSX/ 1,0-94U
-
Hálózati kábel
1828722

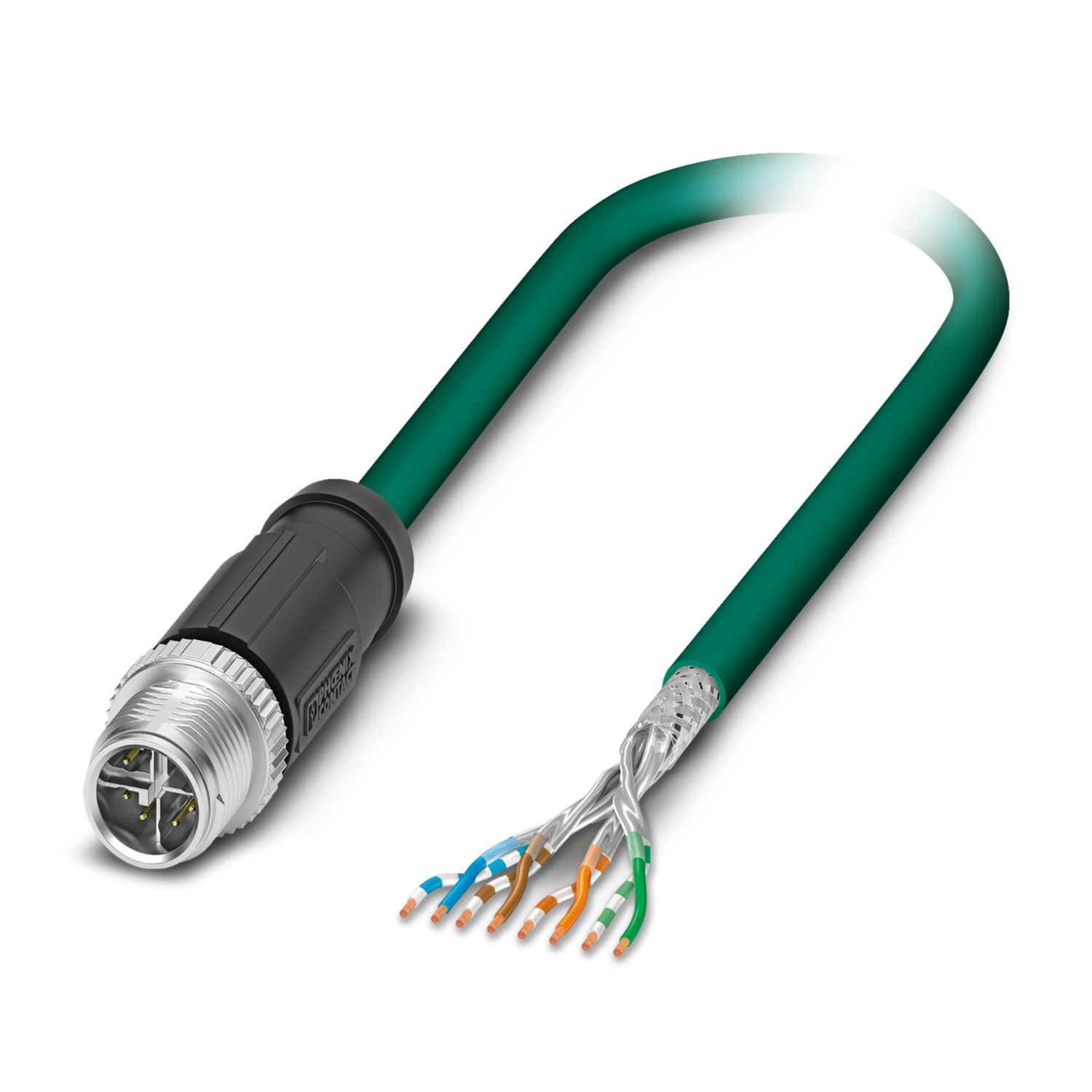

Hálózati kábel, 8-pólusú, PUR halogénmentes, zöld RAL 6026, Dugasz egyenes M12, kódolás: X / IP67, a szabad vezetékvég, kábelhossz: 1 m
Termékrészletek
| Terméktípus | Szerelt adatkábel |
| Alkalmazás | Standard |
| Pólusszám | 8 |
| Árnyékolt | van |
| Buszrendszer | Ethernet |
| Állapotjelzés | nincs |
| Állapotjelzéssel | nincs |
| UN névleges feszültség | 48 V AC |
| 60 V DC | |
| IN névleges áramerősség | 0,5 A |
| 1. csatlakozás | |
| Méretrajz |
Pólusábra: M12-es dugasz, 8 pólusú, "X" kódolású, csapok felőli nézet
|
| Kivitel | M12 Dugasz, egyenes, 8-pólusú, árnyékolt (Advanced Shielding Technology), Kódolás: X |
| Pólusszám | 8 |
| Árnyékolt | van |
| Árnyékolás | Advanced Shielding Technology |
| Jel típusa/kategória | Ethernet CAT6A, 10 GBit/s |
| CC-Link IE CAT6A, 10 GBit/s | |
| Csatlakoztatási ciklus | ≥ 100 |
| Szigetelési ellenállás | ≥ 100 Ω |
| Túlfeszültség kategória | II |
| Szennyeződési fok | 3 |
| Meghúzási nyomaték | 0,4 Nm (M12-csatlakozó) |
| Anyag Kapcsolat | CuZn |
| Anyag Érintkezőfelület | Ni/Au |
| Anyag Érintkezőtartó | PA 6.6 |
| Anyag Tömszelence | Cinkprésöntvény, nikkelezett |
| Anyag Fogantyútest | TPU, nehezen gyúlékony, önkioltó |
| Anyag Tömítés | FKM |
| Éghetőségi osztály az UL 94 szerint | V0 |
| Védettség | IP65 |
| IP67 | |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 85 °C |
| Szabványmegnevezés | M12-csatlakozó |
| Szabványok/előírások | IEC 61076-2-109 |
| 2. csatlakozás | |
| Kivitel | szabad vezetékvég |
| Vezetékhossz | 1 m |
| Ethernet CAT 7 PUR [94U] | |
| UL AWM Style | 20233 (80 °C / 300 V) |
| Pólusszám | 8 |
| Árnyékolt | van |
| Vezetéktípus | Ethernet CAT 7 PUR [94U] |
| Vezető felépítése | 4x2xAWG24/7; S/FTP |
| Jelvezeték vezetékfelépítése | 7x 0,20 mm |
| AWG jelvezeték | 24 |
| Vezeték-keresztmetszet | 4x 2x 0,22 mm² |
| Érkeresztmetszet a szigeteléssel együtt | 1,4 mm |
| Vezeték külső átmérője | 9,40 mm ±0,25 mm |
| Külső köpeny, anyaga | PUR |
| Külső köpeny, szín | zöld RAL 6026 |
| Vezeték anyaga | csupasz Cu érvezeték |
| Érszigetelés anyaga | habosított PE |
| Elemi ér, szín | fehér/kék-kék, fehér/narancssárga-narancssárga, fehér/zöld-zöld, fehér/barna-barna |
| Pársodratozás | 2 ér párban |
| A párárnyékolás módja | Alumíniummal kasírozott fólia |
| Teljes sodratozás | 4 érpár középen |
| Optikai árnyékolás | 80 % |
| Hullámellenállás | 100 Ω ±15 Ω (100 MHz esetén) |
| Vezetékkapacitás | kb. 47 nF/km (1 kHz esetén) |
| Névleges feszültség - kábel | ≤ 125 V |
| Ér/ér vizsgálófeszültség | 700 V (50 Hz, 1 min.) |
| Vizsgálófeszültség ér/árnyékolás | 700,00 V (50 Hz, 1 min.) |
| Min. hajlítási sugár, fix fektetés | 7,5 x D |
| Dinamikus terhelhetőség (hajlítás) | Hajlítási ciklusok max. száma: 20000000, Hajlítási sugár: 12 x D, Mozgatási sebesség: 5 m/s, Gyorsulás: 50 m/s² |
| Húzószilárdság | ≤ 100 N |
| Dinamikus terhelhetőség (torzió) | Csavarás: ±270 °/m, Csavarási ciklus: 2000000 |
| Halogénmentesség | IEC 60754-1 szerint |
| Tűzállóság | az IEC 60332-1-2 szabvány szerint |
| CSA FT-1 | |
| Olajellenállóság | az UL 758 szerint |
| Egyéb ellenállóság | UV álló (UL 1581, 1200 szakasz szerint) |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 80 °C (kábel, fix kiépítéshez) |
| -25 °C ... 80 °C (Kábel, változtatható kiépítéshez) | |
| Környezeti feltételek | |
| Védettség | IP65/IP67 |
| M12 | |
| Szabványmegnevezés | M12-csatlakozó |
| Szabványok / rendelkezések | IEC 61076-2-109 |
