PSI-MOS-CNET/FO 850 T
-
Optikai kábeles jelátalakító
2313724
Optikai átalakító integrált optikai diagnózissal, ControlNet-hez, adatsebesség 5 Mbit/s, T-csatoló, interfészek: 1 x CNET, 1 x riasztás, 2 x optikai kábel (B-FOC), 850 nm, PCF-/üvegszálhoz (multimódusú)

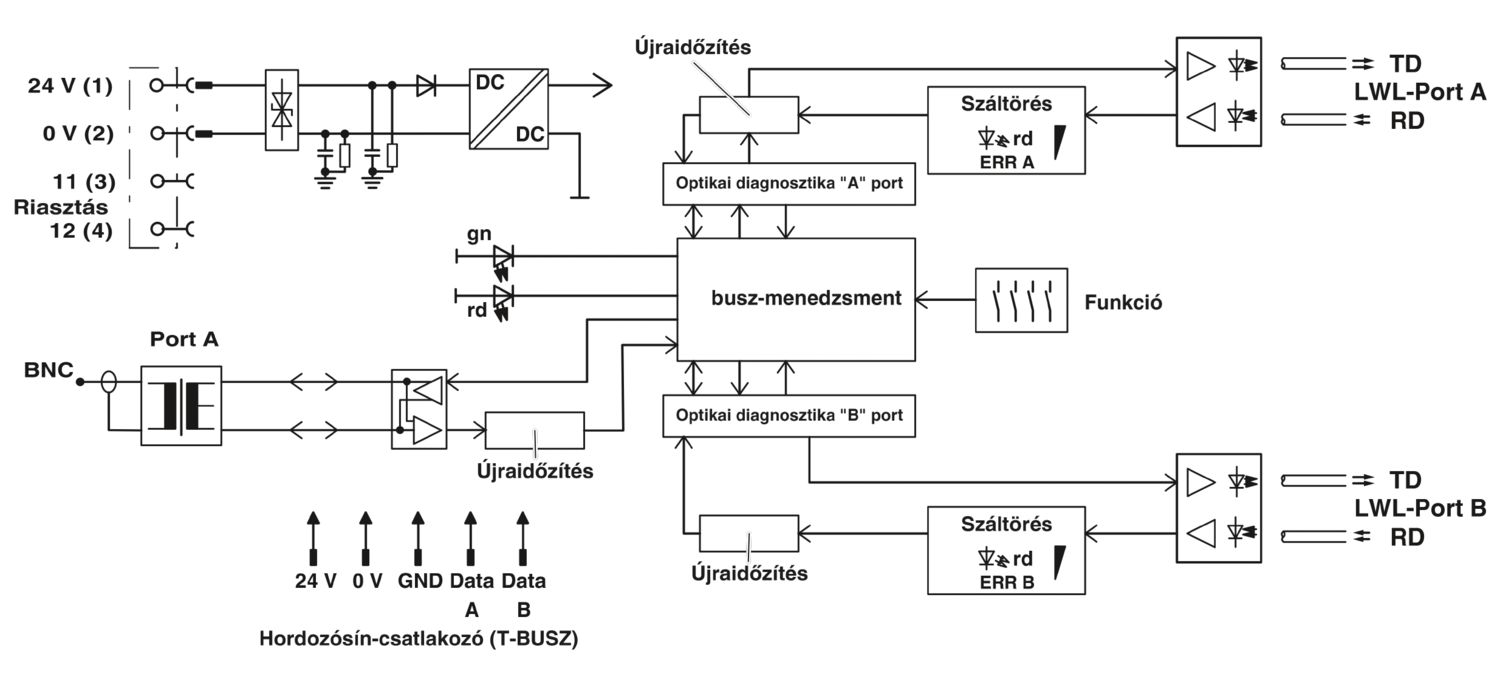

Termékrészletek
| Használati korlátozás | |
| EMC-megjegyzés | EMC: A osztályú termék, lásd a gyártó nyilatkozatát a letöltési területen |
| Terméktípus | Médiaátalakító |
| MTTF | 689 Év (SN 29500 szabvány, hőmérséklet 25 °C, munkaciklus 21 %) |
| 287 Év (SN 29500 szabvány, hőmérséklet 40 °C, munkaciklus 34,25 %) | |
| 118 Év (SN 29500 szabvány, hőmérséklet 40 °C, munkaciklus 100 %) | |
| MTBF | 169 Év (Telcordia standard, 25 °C hőmérséklet, 21% munkaciklus (heti 5 nap, napi 8 óra)) |
| 25 Év (Telcordia standard, 40 °C hőmérséklet, 34,25 % munkaciklus (heti 5 nap, napi 12 óra)) |
| Galvanikus leválasztás | VCC // ControlNet™ |
| Maximális veszteségi teljesítmény névleges körülmények közt | 2,4 W |
| Adat-interfész / tápellátás vizsgálófeszültsége | 1,5 kVeff (50 Hz, 1 min.) |
| Tápellátás | |
| Tápfeszültség tartomány | 18 V DC ... 30 V DC (COMBICON dugaszolható csavarkapcsokon) |
| Névleges tápfeszültség | 24 V DC |
| Jellemző áramfelvétel | 100 mA (24 V DC) |
| Maximális áramfelvétel | 150 mA |
| ≤ 2 A (Üzem közben egy csatlakozóállomáson, kalapsín-buszcsatlakozón keresztül) | |
| Funkció | |
| Diagnosztikai és állapotjelzők | "A" port (modul állapotjelzése), FO-jel (optikai kábeles jelminőség), ERR (optikaiszál-törés) |
| Kapcsolás | |
| Kimenet megnevezése | Relékimenet |
| Kimenetek száma | 1 |
| Érintkező kivitele | Záróérintkező |
| Minimális kapcsolófeszültség | 18 V DC |
| Maximális kapcsolófeszültség | 30 V DC |
| Tartós határáram | 500 mA |
| Tápellátás | |
| Meghúzási nyomaték | 0,56 Nm ... 0,79 Nm |
| Bemeneti bittorzulás | ± 35 % |
| Kimeneti bittorzulás | < 6,25 % |
| Jel | ControlNet™ |
| Adatok: optikai kábel | |
| Min. adóteljesítmény | -17,9 dBm (50/125 µm) |
| -14,1 dBm (62,5/125 µm) | |
| -5,1 dBm (200/230 µm) | |
| Átviteli hossz 3 dB rendszertartalékkal | 1200 m (F-K 200/230 8 dB/km gyorsszerelő dugasszal) |
| 3100 m (F-G 50/125 2,5 dB/km csatlakozóval) | |
| 3000 m (F-G 62,5/125 3,0 dB/km csatlakozóval) | |
| Átviteli protokoll | protokollok szempontjából átlátszó a ControlNet interfészhez |
| Csatlakozási mód | B-FOC (ST®) |
| Hullámhossz | 850 nm |
| Minimális vételi érzékenység | -32,5 dBm (50/125 µm) |
| -32,5 dBm (62,5/125 µm) | |
| -32,1 dBm (200/230 µm) | |
| Adatátviteli közeg | PCF szál |
| Multimódusú üvegszál | |
| Adatok: ControlNet interfész, EN 50170 szerint | |
| Soros átviteli sebesség | 5 Mbit/s |
| Csatlakozási mód | BNC 75 Ω |
| Átviteli távolság | ≤ 1000 m |
| Hajlékony vezeték keresztmetszet max | 2,5 mm² |
| Hajlékony vezeték keresztmetszet min | 0,2 mm² |
| Tömör vezeték keresztmetszet max | 2,5 mm² |
| Tömör vezeték keresztmetszet min | 0,2 mm² |
| Vezeték keresztmetszet AWG max. | 14 |
| Vezeték keresztmetszet AWG min. | 24 |
| Adatátviteli közeg | Réz |
| Fájlformátum/kódolás | Soros aszinkron UART/NRZ |
| Méretrajz |
|
| Szélesség | 35 mm |
| Magasság | 105 mm |
| Mélység | 117 mm |
| Szín (Ház) | zöld (RAL 6021) |
| Anyag (Ház) | PA 6.6-FR |
| Optikai kábel | |
| Száltípusok | 200/230 µm |
| 50/125 µm | |
| 62,5/125 µm | |
| PCF optikai kábel | |
| üvegszálra | |
| Rázásállóság az EN 60068-2-6/IEC 60068-2-6 szerint | : 5g, 10 ... 150 Hz, 2,5 h, XYZ irányban |
| Ütésállóság az EN 60068-2-27/IEC 60068-2-27 szerint | : 15 g, 11 ms időtartam, félszinuszos sokkimpulzus |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -20 °C ... 60 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 85 °C |
| Magassági viszony | ≤ 5000 m (A korlátozást lásd a tengerszint feletti magasságra vonatkozó gyártói nyilatkozatban) |
| Megengedett páratartalom (üzemben) | 30 % ... 95 % (lecsapódás nélkül) |
| CE | |
| Tanúsítvány | Megfelel a CE-feltételeknek |
| ATEX | |
| Jelölések | II 3 G Ex nA IIC T4 Gc X |
| Megjegyzés | Vegye figyelembe a dokumentáció speciális szerelési utasításait! |
| ATEX, optikai kábeles interfész | |
| Jelölések | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Tanúsítvány | PTB 06 ATEX 2042 U |
| UL, USA / Kanada | |
| Jelölések | 508 Listed |
| Elektromágneses összeférhetőség | Megfelelőség az EMC-irányelv következő változatainak: 2014/30/EU |
| Zavarállóság | EN 61000-6-2 |
| Zavarkisugárzás | |
| Szabványok/előírások | EN 55011 |
| Elektrosztatikus kisülés | |
| Szabványok/előírások | EN 61000-4-2 |
| Elektrosztatikus kisülés | |
| Érintkező kisülés | ± 6 kV |
| Légköri kisülés | ± 8 kV |
| Megjegyzés | "B" kritérium |
| Nagyfrekvenciás elektromágneses mező | |
| Szabványok/előírások | EN 61000-4-3 |
| Nagyfrekvenciás elektromágneses mező | |
| Térerő: | 10 V/m |
| Megjegyzés | "A" kritérium |
| Gyors tranziensek (burst) | |
| Szabványok/előírások | EN 61000-4-4 |
| Gyors tranziensek (burst) | |
| Bemenet | ± 2 kV |
| Jel | ± 2 kV |
| Megjegyzés | "B" kritérium |
| Lökőáramterhelés (túláram) | |
| Szabványok/előírások | EN 61000-4-5 |
| Lökőáramterhelés (túláram) | |
| Bemenet | ± 0,5 kV |
| Jel | ± 1 kV |
| Megjegyzés | "B" kritérium |
| Vezeték által becsatolt zavarás | |
| Szabványok/előírások | EN 61000-4-6 |
| Vezeték által becsatolt zavarás | |
| Megjegyzés | "A" kritérium |
| Feszültség | 10 V |
| Zavarkibocsátás | |
| Szabványok/előírások | EN 55011 |
| Megjegyzés | „A” osztály, alkalmazási terület: ipar |
| Kritériumok | |
| Kritérium A | Normál üzemi viselkedés a meghatározott határok között. |
| "B" kritérium | Az üzemi viselkedés ideiglenes leromlása, amelyet a készülék maga ismét korrigál. |
| Festéktapadást gátló anyagoktól mentes | A VW-AUDI-Seat P-VW 3.10.7 57 65 0 központi szabvány szerint |
| Szerelési mód | Kalapsínre szerelés |
Az Ön előnyei
2. zónában történő alkalmazásra engedélyezve
beépített optikai diagnosztika az optikai kábeles szakaszok állandó felügyeletétére,
Potenciálfüggetlen kapcsolóérintkező kritikus optikai kábeles szakaszok korai riasztására
Gyújtószikramentes optikai kábeles interfész (ex op is) 1. zónában lévő készülékek közvetlen csatlakoztatásához
A tápfeszültség és adatjelek rendezése a kalapsínre szerelhető csatlakozókon keresztül
Kalapsínre szerelhető csatlakozón keresztül modulárisan kombinálható a PSI rézvezetékes repeaterrel
COMBICON csavaros kapcson keresztül dugaszolható csatlakozások
Kiváló minőségű galvanikus leválasztás az összes interfész között (ControlNet // optikai portok // tápellátás // kalapsínre szerelhető csatlakozó)
Az opcionális rendszertápegységen keresztül redundáns feszültségellátás lehetséges
