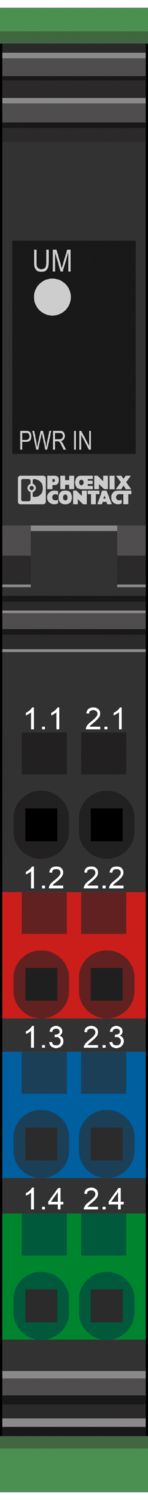

Inline betápláló kapocs, szélsőséges körülményekre való változat, kompletten tartozékokkal (csatlakozódugasz és feliratozómező), 24 V DC, biztosítékkal (fő- és szegmensfeszültség)
A modul Inline állomáson belüli alkalmazásra szolgál. Ez lehetővé teszi a 24 V-os tápfeszültség betáplálását a fő áramkörbe (UM) és automatikusan rendelkezésre bocsátja az ellátást a 24 V-os áramköri szegmens (US) számára. A modul pólustévesztés és túlfeszültség elleni védelmi elemekkel rendelkezik. A belső biztosító a fő- és a szegmenskört biztosítja. A speciális tervezési megoldások és vizsgálatok következtében a modul rendkívüli környezeti feltételek között is alkalmazható.
| Méretrajz |
|
| Szélesség | 12,2 mm |
| Magasság | 119,8 mm |
| Mélység | 71,5 mm |
| Szín | zöld |
| Inline lokálisbusz | |
| Interfészek száma | 2 |
| Csatlakozási mód | Inline belső vonalon keresztül |
| Átviteli sebesség | 500 kBit/s / 2 MBit/s (ezeknél az átviteli sebességeknél Inline állomásokhoz alkalmazható) |
| Modul | |
| ID kód (dec) | none |
| ID kód (hex) | nincs |
| Regiszterhossz | 0 Bit |
| Paraméteradatok szükségessége | 0 Byte |
| Konfigurációs adatszükséglet | 0 Byte |
| Terméktípus | I/O Komponensek |
| Termékcsalád | Inline |
| Kialakítás | moduláris |
| Inline | |
| Szigetelési tulajdonságok | |
| Védelmi osztály | III (IEC 61140, EN 61140, VDE 0140-1) |
| Maximális veszteségi teljesítmény névleges körülmények közt | 1,8 W |
| Vizsgálószakasz | 7,5 V-os táplálás (buszlogika) / 24 V-os táplálás (periféria) 500 V AC 50 Hz 1 min |
| 24 V-os táplálás (periféria) / működési földelés 500 V AC 50 Hz 1 min | |
| 7,5 V-os táplálás (buszlogika) / FE 500 V AC 50 Hz 1 min | |
| Védőkapcsolás | Túlfeszültség-védelem; Szuppresszordióda |
| Polaritásvédelem; Párhuzamos polaritástévesztés-védő dióda | |
| Túlterhelés-védelem és rövidzárvédelem a fő- és a szegmenskörben; Olvadóbiztosító, 5 x 20, 6,3 A-es, lomhaMás értékű biztosítókat is használhat. A biztosító maximális értéke 8 A lehet.2 A-esnél nagyobb értékű biztosítók közül csak lomha biztosítót használjon! | |
| Tápellátás | |
| UL logikafeszültség | 7,5 V DC |
| Potenciálok | |
| Tápfeszültség | 7,5 V DC (belső potenciál érintkezőn) |
| Potenciálok: Az (UM) főáramkör táplálása | |
| Tápfeszültség | 24 V DC (Inline csatlakozón) |
| Tápfeszültség tartomány | 19,2 V ... 30 V (az összes tűréssel együtt, hullámossággal együtt) |
| Potenciálok: Szegmenskör tápellátása (US) | |
| Tápfeszültség | 24 V DC (Névleges érték) |
| Tápfeszültség tartomány | 19,2 V DC ... 30 V DC (az összes tűréssel együtt, hullámossággal együtt) |
| Csatlakozástechnika | |
| Megnevezés csatlakozás | Inline csatlakozónál |
| Vezetékcsatlakozás | |
| Csatlakozási mód | Húzó rugós csatlakozás |
| Merev vezető keresztmetszete | 0,08 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,08 mm² ... 1,5 mm² |
| Vezető-keresztmetszet AWG | 28 ... 16 |
| Csupaszolási hossz | 8 mm |
| Inline csatlakozónál | |
| Csatlakozási mód | Húzó rugós csatlakozás |
| Merev vezető keresztmetszete | 0,08 mm² ... 1,5 mm² |
| Hajlékony vezető keresztmetszete | 0,08 mm² ... 1,5 mm² |
| Vezeték-keresztmetszet (AWG) | 28 ... 16 |
| Csupaszolási hossz | 8 mm |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -25 °C ... 55 °C (Standard) |
| -40 °C ... 70 °C (Bővített, lásd az adatlap "Sikeresen tesztelve: alkalmazás szélsőséges környezeti feltételek között" című fejezetét.) | |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 85 °C |
| Megengedett páratartalom (üzemben) | 10 % ... 95 % (lecsapódás nélkül) |
| Megengedett páratartalom (tárolás/szállítás) | 10 % ... 95 % (lecsapódás nélkül) |
| Légnyomás (üzemeléskor) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Légnyomás (tárolás/szállítás) | 70 kPa ... 106 kPa (tengerszint felett 3000 m-ig) |
| Szerelési mód | Kalapsínre szerelés |
