AXL DO 32/1-ME - I/O modul - 2688174

Az anyagok adatai

Szín	szürke

Interfészek

Axioline F Lokalbus
Csatlakozási mód	Busz-aljzatmodul
Átviteli sebesség	100 MBit/s

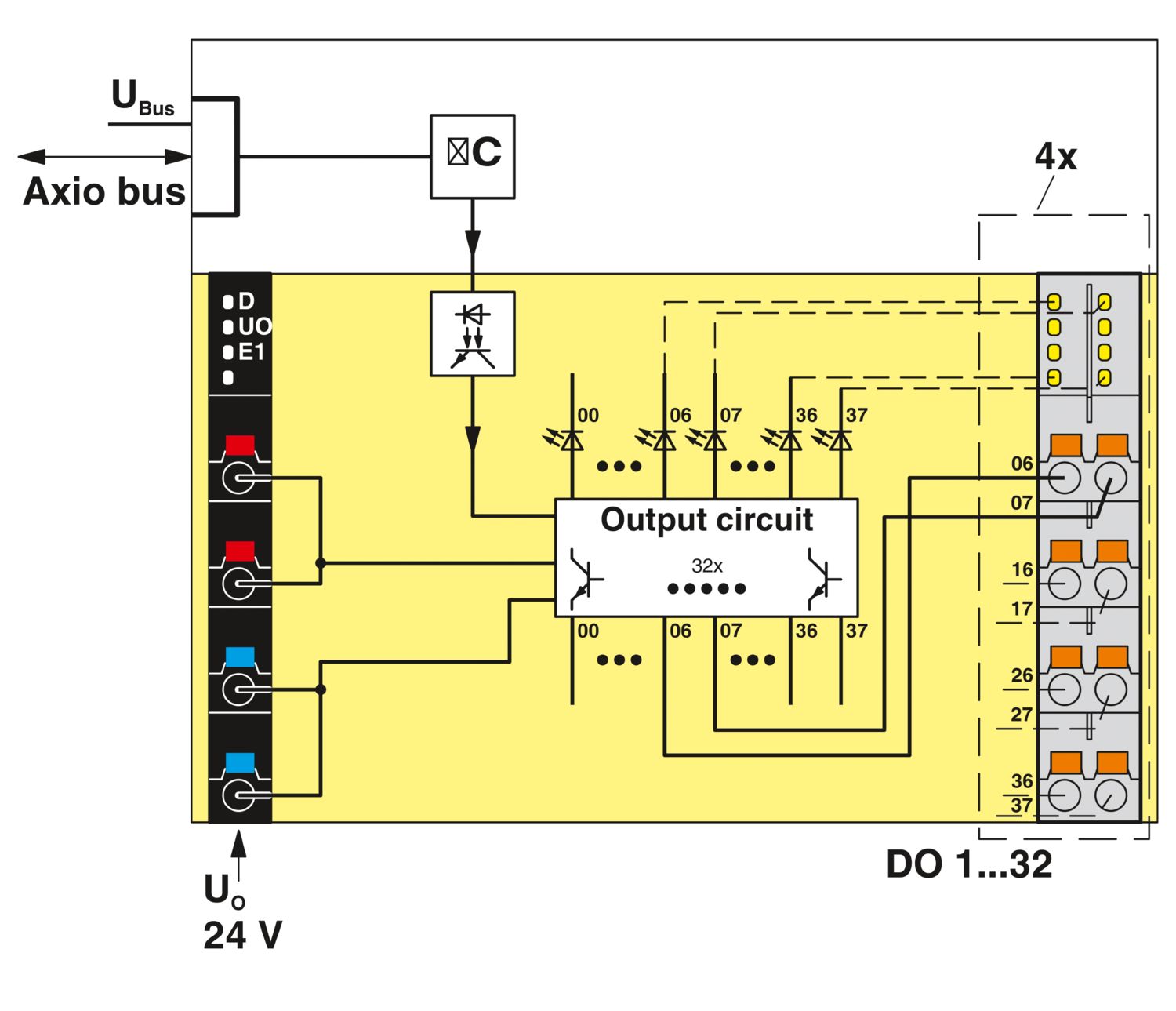

Kimeneti adatok

Digitális:
Kimenet megnevezése	Digitális kimenetek
Csatlakozási mód	Direkt dugaszolási technika
Csatlakozástechnika	1 vezetékes
Kimenetek száma	32
Védőkapcsolás	A kimenetek túlterhelés-védelme, zárlatvédelem; Elektronikus
Kimeneti feszültség	24 V
Az induktív lekapcsolófeszültség korlátozása	-27,8 V ... -17 V
Maximális kimeneti áram csatornánként	500 mA
Maximális kimeneti áram modulonként	8 A (külső biztosítás)
Névleges kimeneti feszültség	24 V DC
Terhelés, perc	10 kΩ
Kimeneti feszültség kikapcsolt állapotban	max. 1 V
Kimeneti áram kikapcsolt állapotban	max. 300 µA
Névleges induktív terhelés	max. 12 VA (1,2 H, 48 Ω, névleges feszültségnél)
Névleges lámpaterhelés	max. 12 W (névleges feszültségnél)
Névleges ohmos terhelés	max. 12 W (48 Ω, névleges feszültségnél)
Kapcsolási frekvencia	max. 5500 másodpercenként (ohmos névleges terhelés esetén)
		max. 1 másodpercenként (induktív névleges terhelés esetén)
		max. 16 másodpercenként (névleges lámpaterhelés esetén)
Visszfeszültségállóság rövid impulzusokkal szemben	feltételekkel visszfeszültségálló 0,5 A áram esetén, 1 s-ig
Viselkedés túlterhelés esetén	Lekapcsolás automatikus újraindítással
Viselkedés induktív túlterhelés esetén	A kimenet tönkremehet
Jelkésleltetés	max. 150 µs (bekapcsoláskor)
Jelkésleltetés		max. 200 µs (kikapcsoláskor; ohmos névleges terheléssel)
Túláram-lekapcsolás	a következőtől 0,7 A
Kimeneti áram testszakadás esetén kikapcsolt állapotban	< 1 mA

A cikk tulajdonságai

Terméktípus	I/O Komponensek
Kialakítás	blokk-moduláris
Beépítési pozíció	tetszőleges (nincs hőmérsékletfüggő csökkenés (derating))
Diagnosztikai jelzések	A digitális kimenetek zárlata vagy túlterhelése igen

Elektromos jellemzők

Potenciálok
Biztosítás	max. 8 A (Pólustévesztés elleni védelem 5 A-ig)
Védőkapcsolás	Túlfeszültség-védelem tápláló feszültség; elektronikus (35 V, 0,5 s)
Védőkapcsolás		Tápfeszültség polaritástévesztés-védelme; párhuzamos dióda; 5 A-es külső biztosítással (csak az üzembe helyezéshez)
Potenciálok: Az Axioline F lokális busz tápellátása (U_Bus)
Tápfeszültség	5 V DC (buszfoglalat modulon keresztül)
Áramfelvétel	max. 180 mA
Potenciálok: A digitális kimeneti modulok betáplálása (U_O)
Tápfeszültség	24 V DC
Tápfeszültség tartomány	19,2 V DC ... 30 V DC (az összes tűréssel együtt, hullámossággal együtt)
Áramfelvétel	8 A (külső biztosítás)
A feszültségtartományok galvanikus leválasztása/szigetelése
Vizsgálófeszültség: A helyi busz 5 V-os tápellátása (U_Bus) / 24 V-os tápellátás (perifériák)	500 V AC, 50 Hz, 1 min
Vizsgálófeszültség: A helyi busz 5 V-os tápellátása (U_Bus) / üzemi földelő	500 V AC, 50 Hz, 1 min
Vizsgálófeszültség: 24 V-os táplálás (periféria) / működési földelés	500 V AC, 50 Hz, 1 min

Csatlakozási adatok

Csatlakozástechnika
Megnevezés csatlakozás	Axioline F dugasz
Vezetékcsatlakozás
Csatlakozási mód	Direkt rugós csatlakozás
Merev vezető keresztmetszete	0,2 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete	0,2 mm² ... 1,5 mm²
Vezető-keresztmetszet AWG	24 ... 16
Axioline F dugasz
Csatlakozási mód	Direkt rugós csatlakozás
Merev vezető keresztmetszete	0,2 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete	0,2 mm² ... 1,5 mm²
Vezeték-keresztmetszet (AWG)	24 ... 16

Környezeti feltételek és élettartam

Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-25 °C ... 60 °C
Védettség	IP20
Légnyomás (üzemeléskor)	70 kPa ... 106 kPa (tengerszint felett 3000 m-ig)
Légnyomás (tárolás/szállítás)	70 kPa ... 106 kPa (tengerszint felett 3000 m-ig)
Környezeti hőmérséklet (tárolás/szállítás)	-40 °C ... 85 °C
Megengedett páratartalom (üzemben)	5 % ... 95 % (DIN EN 61131-2 szerint)
Megengedett páratartalom (tárolás/szállítás)	5 % ... 95 % (DIN EN 61131-2 szerint)

Szabványok és meghatározások

Védelmi osztály	III (IEC 61140, EN 61140, VDE 0140-1)

Szerelés

Cikkszám	2688174
Csomagolási egység	1 Darab
Minimális rendelési mennyiség	1 Darab
Termékkulcs	DRI232
GTIN	4046356624503
Tömeg/db (csomagolással)	444 g
Tömeg/db (csomagolás nélkül)	444 g
Származási ország	DE

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

AXL DO 32/1-ME - I/O modul

2688174

Termékrészletek

Kompatibilis termékek

Az Ön előnyei

Szerelési mód	Kalapsínre szerelés
Beépítési pozíció	tetszőleges (nincs hőmérsékletfüggő csökkenés (derating))

EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
