MINI MCR-SL-PT100-LP-NC
-
Hőmérséklet-mérőváltó
2810308
Konfigurálható huroktáplált hőmérséklet-mérőváltó Pt 100 hőmérsékletérzékelők számára, DIP-kapcsolón keresztül konfigurálható, csavaros csatlakozással, előkonfigurálás nélkül
Ingyenes letöltés.
Letöltések
Termékrészletek
| Használati korlátozás | |
| EMC-megjegyzés | EMC: A osztályú termék, lásd a gyártó nyilatkozatát a letöltési területen |
| Terméktípus | Temperature transmitter |
| Termékcsalád | MINI Analog |
| Konfiguráció | DIP kapcsoló |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II |
| Szennyeződési fok | 2 |
| Funkcióválaszték | |
| Konfiguráció | DIP kapcsoló |
| Linearitási hiba | < 0,05 % (teljes mérési tartománynál) |
| Maximális veszteségi teljesítmény névleges körülmények közt | < 42 mW |
| Impulzusválasz (0-99%) | < 200 ms |
| Max. hőmérsékleti együttható | < 0,02 %/K |
| A beállított mérési intervallum átviteli hibája | ((90 K / beállított mérési tartomány [K]) + 0,05)% |
| A teljes mérési intervallum átviteli hibája | ≤ 0,25 % |
| Galvanikus leválasztás Bemenet/kimenet/tápfeszültség | |
| Névleges szigetelési feszültség | 30 V AC |
| 50 V DC | |
| Vizsgálófeszültség | 1,5 kV AC (50 Hz, 60 s) |
| Szigetelés | Alapszigetelés az IEC/EN 61010 szerint |
| Tápellátás | |
| Megnevezés | Áramkörből táplált |
| Tápfeszültség tartomány | 12 V DC ... 30 V DC |
| Maximális áramfelvétel | < 4,5 mA (jeláram nélkül) |
| Teljesítményfelvétel | < 150 mW (jeláram nélkül) |
| Jel | |
| Bemenetek száma | 1 |
| Mérés | |
| Konfigurálható / programozható | igen, konfigurálás nélkül |
| Alkalmazható érzékelő típusok (RTD) | Pt 100 (IEC 60751/EN 60751) |
| A hőmérsékletmérési tartomány intervalluma | min. 50 K |
| Szenzortípus: | -150 °C ... 300 °C (konfigurálható) |
| Szenzor tápárama | 1 mA (állandó) |
| Max. megengedett teljes vezetékellenállás | 10 Ω (vezetékenként) |

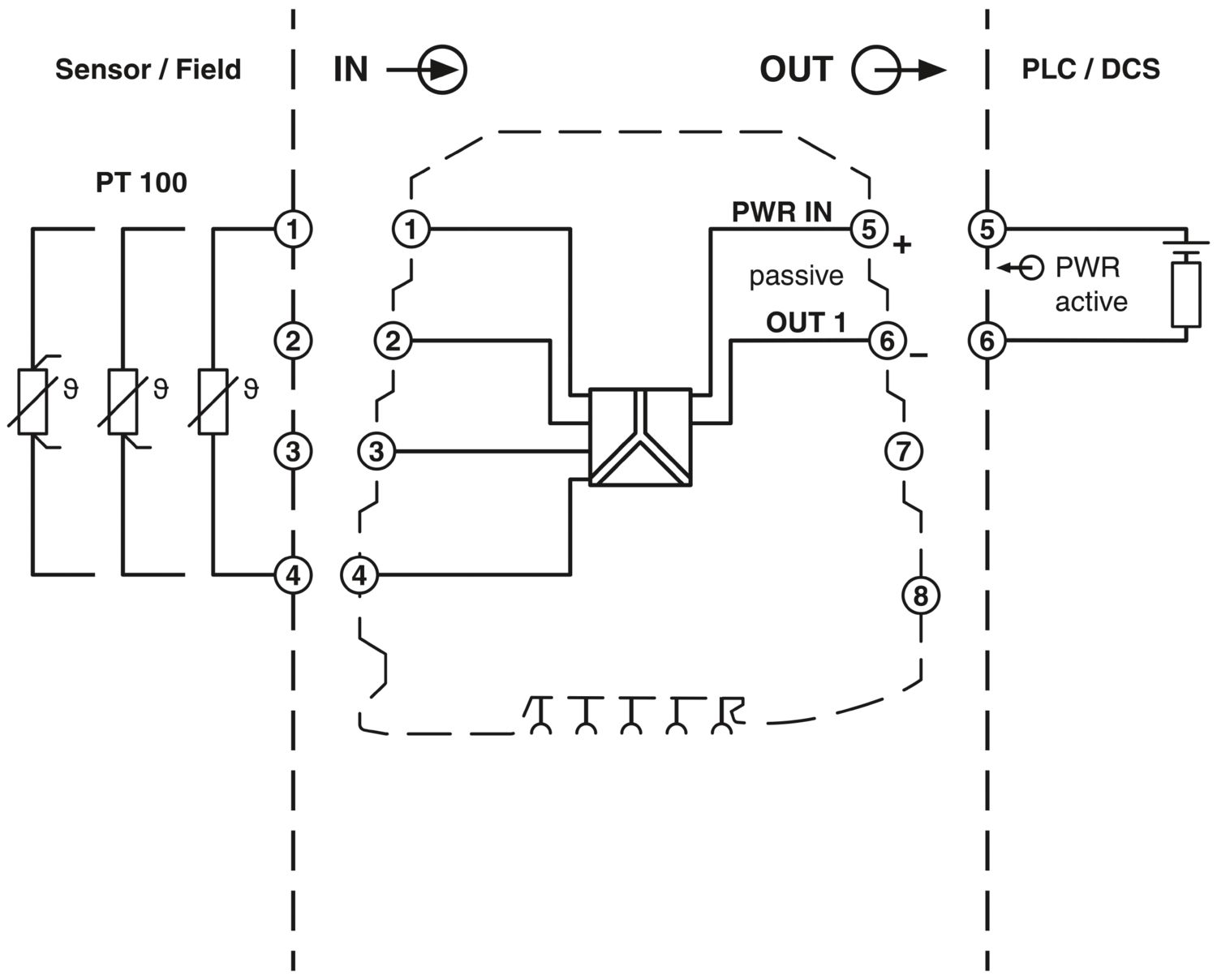

| Csatlakozástechnika | 2, 3, 4 vezetős |
| Határ hibafelismerés (rövidzárlat) | < 30 Ω |
| Hibafelismerési határ (tartomány alatti érték) | 30 Ω ≤ (Start tartomány - 2,5 % tartomány) |
| Hibafelismerési határ (tartomány túllépése) | (Vége tartomány + 2,5 % tartomány) ≤ kb. 254 Ω |
| Hibafelismerési határ (vezetékszakadás) | > kb. 254 Ω |
| Jel: Áram | |
| Kimenetek száma | 1 |
| Konfigurálható / programozható | igen, konfigurálás nélkül |
| Kimeneti jel áram | 4 mA ... 20 mA |
| 20 mA ... 4 mA | |
| Kimeneti jel áram maximum | 23 mA (Kimeneti korlátozás) |
| Áramkimenet terhelés/kimeneti terhelés | (Utápellátás - 12 V) / 22 mA |
| Hullámosság | < 20 mVSS (500 Ω-on) |
| Csatlakozási mód | Csavaros csatlakozás |
| Csupaszolási hossz | 12 mm |
| Csavarmenet | M3 |
| Merev vezető keresztmetszete | 0,2 mm² ... 2,5 mm² |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 2,5 mm² |
| Vezető-keresztmetszet AWG | 26 ... 12 |
| Méretrajz |
|
| Szélesség | 6,2 mm |
| Magasság | 93,1 mm |
| Mélység | 101,2 mm |
| Szín | zöld (RAL 6021) |
| Készülékház anyaga | PBT |
| Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) | -20 °C ... 65 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 85 °C |
| Magassági viszony | ≤ 2000 m |
| Megengedett páratartalom (üzemben) | 5 % ... 95 % (lecsapódás nélkül) |
| CE | |
| Tanúsítvány | Megfelel a CE-feltételeknek |
| UKCA | |
| Tanúsítvány | UKCA-megfelelőség |
| UL, USA / Kanada | |
| Jelölések | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Elektromágneses összeférhetőség | Megfelel az EMC irányelvnek |
| Zavarállóság | EN 61000-6-2 |
| Megjegyzés | A zavaró befolyás hatása közben kisebb eltérések előfordulhatnak. |
| Zavarkisugárzás | |
| Szabványok/előírások | EN 61000-6-4 |
| Elektrosztatikus kisülés | |
| Szabványok/előírások | EN 61000-4-2 |
| Elektrosztatikus kisülés | |
| Megjegyzés | Az elektrosztatikus kisülés ellen védőintézkedéseket kell hozni. |
| Nagyfrekvenciás elektromágneses mező | |
| Megnevezés | Elektromágneses nagyfrekvenciás mező |
| Szabványok/előírások | EN 61000-4-3 |
| tipikus eltérés a mérési tartomány végértékétől | 5 % |
| Gyors tranziensek (burst) | |
| Megnevezés | Gyors tranziens zavarok (burst) |
| Szabványok/előírások | EN 61000-4-4 |
| tipikus eltérés a mérési tartomány végértékétől | 5 % |
| Lökőáramterhelés (túláram) | |
| Szabványok/előírások | EN 61000-4-5 |
| Lökőáramterhelés (túláram) | |
| Megjegyzés | "B" kritérium |
| Vezeték által becsatolt zavarás | |
| Megnevezés | Vezeték által vezetett zavarok |
| Szabványok/előírások | EN 61000-4-6 |
| tipikus eltérés a mérési tartomány végértékétől | 5 % |
| Szerelési mód | Kalapsínre szerelés |
| Beépítési pozíció | tetszőlegesen |
Az Ön előnyei
2, 3, 4 vezetős Pt 100-as szenzorok
Rendkívül kompakt huroktáplált hőmérséklet-mérőváltó Pt 100-as jelek szabványos jelekre vonatkozó galvanikus elválasztására, átalakítására, erősítésére és szűrésére
További segédenergiát nem igényel
Hibajelzés diagnosztikai LED-eken és analóg jeleken keresztül
2-utas leválasztás
A bemeneti jelek DIP kapcsolókkal konfigurálhatók
Kimeneti huroktáplált
Hőmérsékletmérési tartomány -150 °C˽...˽300 °C között
