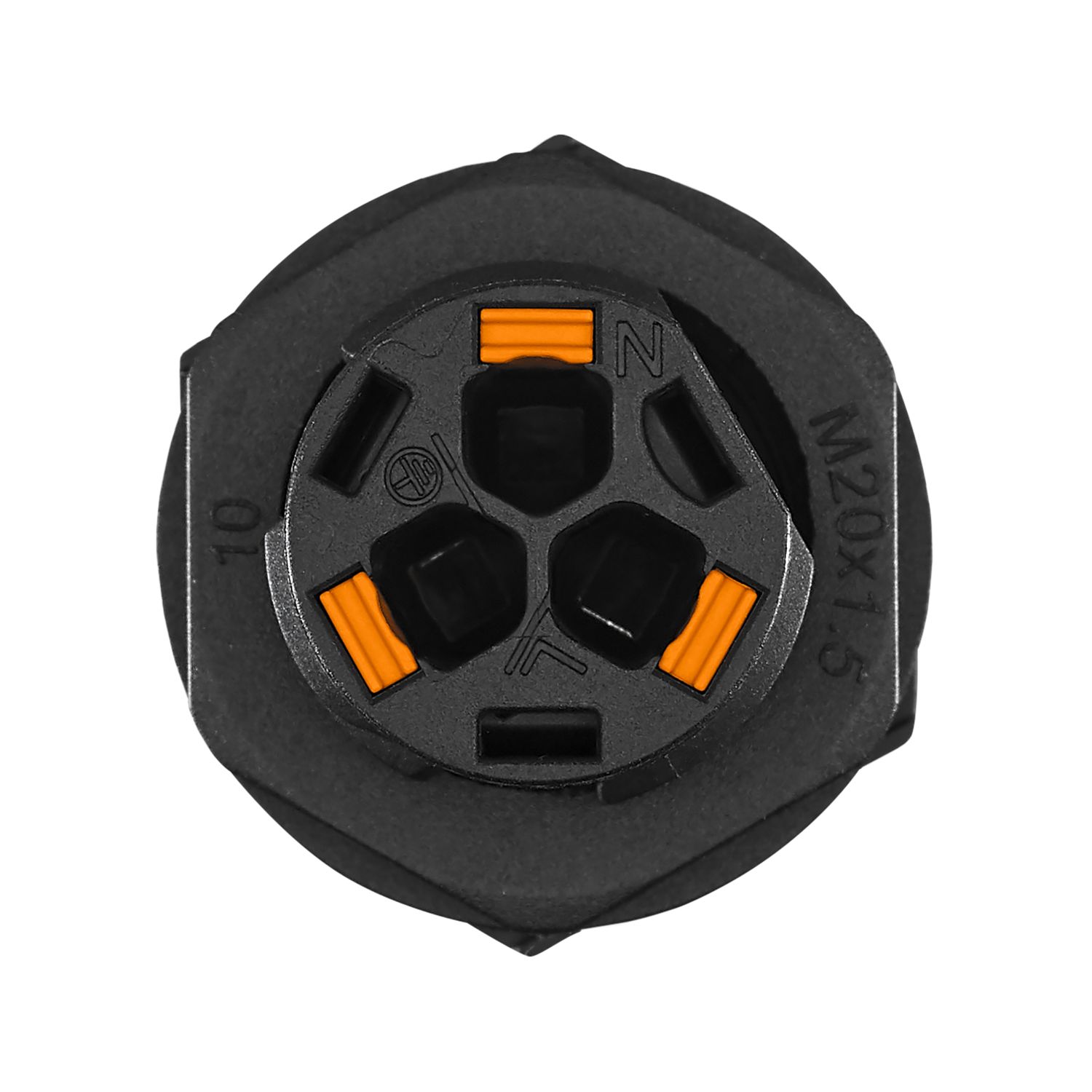

IPD WD 3P2,5 M20 BK - Fali átvezetés

1047321

Fali átvezetés, Közvetlen csatlakozás, csatlakozási mód: Direkt rugós csatlakozás/ Direkt rugós csatlakozás, pólusszám: 2+PE, M20, 0,5 mm² ... 2,5 mm², 600 V, 20 A, PA, fekete, vezeték külső átmérője: 6 mm ... 9 mm és 8 mm ... 13 mm

Termékrészletek

Terméktípus	Fali átvezetés
Termékcsalád	IPD
Pólusszám	3
Profil	2+PE
Pólusjelölés	L, N, PE
Kivitel	Közvetlen csatlakozás
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Csatlakozástechnika
Csatlakozási mód készülékoldali	Direkt rugós csatlakozás
Csatlakozási mód mezőoldali	Direkt rugós csatlakozás
Azonos keresztmetszetű vezetékek csatlakozásának gyakorisága	max. 10
Vezetékcsatlakozás
Csatlakozási keresztmetszet hajlékony	0,5 mm² ... 2,5 mm²
Csatlakozási keresztmetszet tömör	0,5 mm² ... 2,5 mm²
Csatlakozási keresztmetszet érvéghüvellyel	0,5 mm² ... 2,5 mm²
AWG csatlakozási keresztmetszet	20 ... 14

Méretrajz
Szélesség	28,6 mm
Hossz	90,8 mm

Méretezési lökőfeszültség (III/3)	6 kV
Méretezési áram	20 A
Méretezési feszültség (III/3)	600 V
U_N névleges feszültség	690 V AC
	690 V DC
I_N névleges áramerősség	20 A (Ügyeljen a hőterhelés hatásaira)

Mechanikai adatok
Csatlakoztatási ciklus	10

Szín	fekete (RAL 9005)
Anyag Készülékház	PA
Anyag Tömítés	NBR (Terep)
	EPDM (Készülék)
Éghetőségi osztály az UL 94 szerint	V0
Érintkező anyaga	Cu
Érintkezőfelület anyaga	Ni/Sn

Vezeték külső átmérője	6 mm ... 9 mm
	8 mm ... 13 mm
Az egy eres vezeték csupaszolási hossza	10 mm
Pólusjelölés	L, N, PE

Szerelési mód	Fal előtti szerelés M20

Környezeti feltételek
Védettség	IP66
	IP68 (2 m / 24 h)
	IP69K
Ütésállóság	IK07
Környezeti hõmérséklet (üzemi)	-40 °C ... 100 °C (T = 55 °C)
Hőmérséklet a következő vezetékcsatlakozásnál	-5 °C ... 50 °C
Környezeti hőmérséklet (tárolás/szállítás)	-40 °C ... 100 °C
Ellenállóképesség az UV-sugárzással szemben	van

Kereskedelmi adatok

Cikkszám	1047321
Csomagolási egység	1 Darab
Minimális rendelési mennyiség	1 Darab
Értékesítési kulcs	AF6IAA
Termékkulcs	AF6IAA
GTIN	4055626647197
Tömeg/db (csomagolással)	56 g
Tömeg/db (csomagolás nélkül)	55,1 g
Vámtarifaszám	85366990
Származási ország	DE

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
	690 V	20 A		0,5 - 2,5

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
Csak tömör vezetők	600 V	20 A		- 14
többeres, érvéghüvellyel	600 V	20 A		- 14

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG	Keresztmetszet mm²
	600 V	17 A	- 14

Environmental product compliance

Kompatibilis termékek

Tartozékok

Az Ön előnyei

kényelmes: egyszerűen, gyorsan, célszerszám nélkül is konfekcionálható

Gyors és egyszerű üzembe helyezés szerszámmentes direkt rugós csatlakozástechnikával

Megbízható telepítés mostoha környezetekben is az IP66, IP68, IP69K védettségnek köszönhetően, a teljes berendezésben

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat
EF3.0 Éghajlatváltozás
CO2e kg	0,717 kg CO2e
