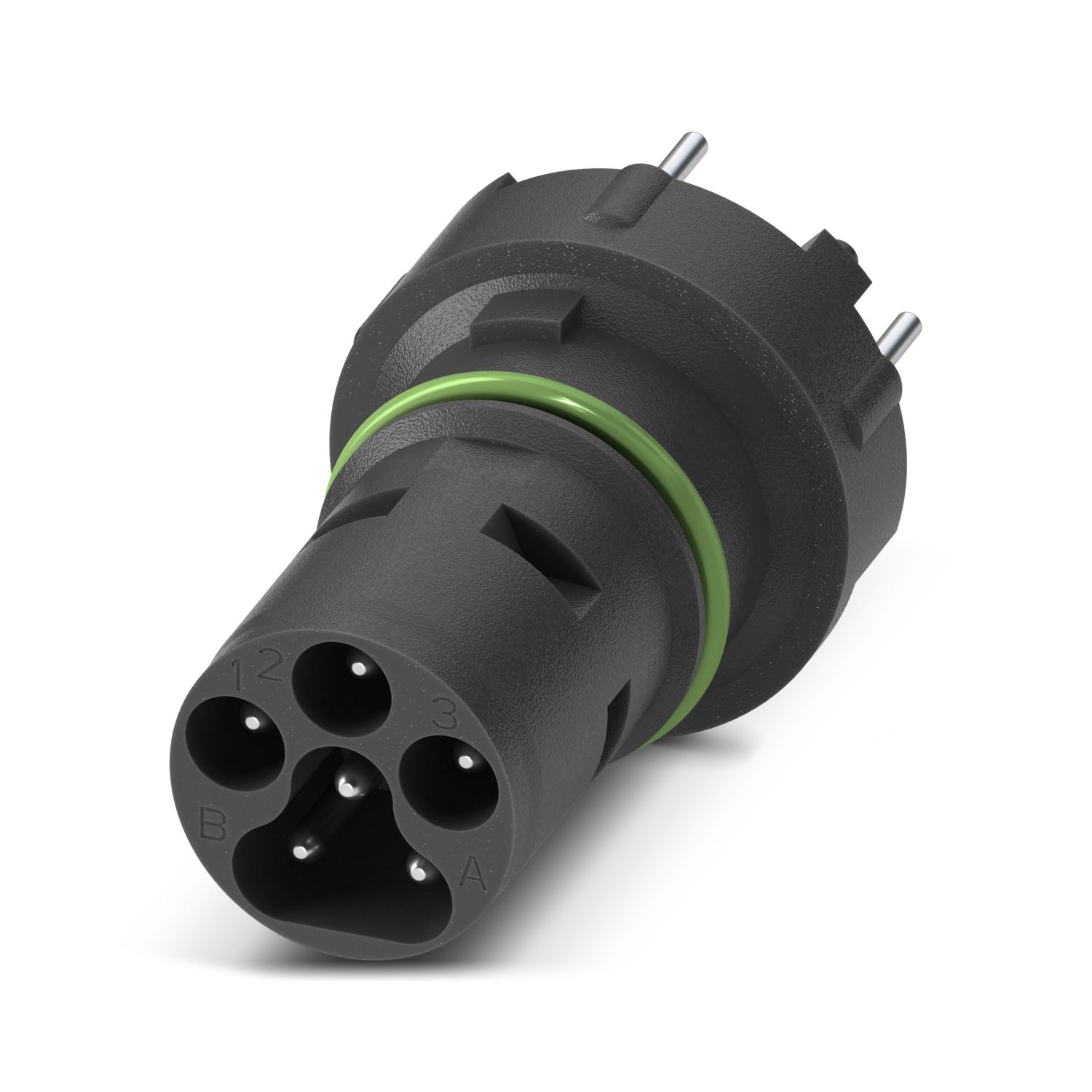

SACC-CIP-S15MS-3PE+2-L180 T - Érintkezőtartó

1648166

Érintkezőtartó, 6-pólusú, Csap, egyenes, S15, THR reflow / THT hullám

Ezen termék üzemeléséhez további termékekre van szükség. Szükséges tartozékok

Termékrészletek

Műszaki adatok

Tudnivalók

Üzemeltetési tudnivalók	A megadott elektromos és mechanikai értékek csak megfelelően reteszelt és szerelt dugaszolható csatlakozópár esetére vonatkoznak. Ha a dugaszolható csatlakozó reteszeletlen állapotban szennyeződés veszélyének van kitéve, akkor >IP 54 védősapkával le kell zárni. A vezetékerek, vezetékek és nyomtatott áramköri lapok szerelésének hatásait is figyelembe kell venni.

A cikk tulajdonságai

Alkalmazás	Teljesítmény
Pólusszám	6
Tömítés van	igen
Menetfajta	S15
Szigetelési tulajdonságok
Szennyeződési fok	3

Elektromos jellemzők

U_N névleges feszültség	630 V (Power)
	63 V (Jel)
I_N névleges áramerősség	16 A (Power)
	10 A (Jel)

Csatlakozási adatok

Csatlakozási mód	THR reflow / THT hullám

Az anyagok adatai

Anyag Érintkezőtartó	LCP
Anyag Érintkező	CuZn
Anyag Érintkezőfelület	Ag

Dugaszolható csatlakozó

1. csatlakozás
Fej felépítése	Csap
Fej kábelleágazás	egyenes
Fej menetfajta	S15

Környezeti feltételek és élettartam

Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-40 °C ... 105 °C (dugasz/aljzat)

Szabványok és meghatározások

Szabványmegnevezés	S15 dugaszolható csatlakozó
Szabványok / rendelkezések	az IEC 61076-2-116 szabvány alapján

Kereskedelmi adatok

Cikkszám	1648166
Csomagolási egység	35 Darab
Minimális rendelési mennyiség	35 Darab
Értékesítési kulcs	ABQOCA
Termékkulcs	ABQOCA
GTIN	4067923180147
Tömeg/db (csomagolással)	19,525 g
Tömeg/db (csomagolás nélkül)	10,61 g
Vámtarifaszám	85366990
Származási ország	A származási országra vonatkozó információkat a szállítással együtt adjuk meg.

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N
keine
Teljesítmény	600 V	16 A
Jel	63 V	10 A

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N
keine
Teljesítmény	600 V	20 A
Jel	63 V	10 A

Environmental product compliance

Kompatibilis termékek

Szükséges tartozékok

Tartozékok

ECLASS-13.0	27440223
ECLASS-15.0	27440223

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

SACC-CIP-S15MS-3PE+2-L180 T - Érintkezőtartó

1648166

Termékrészletek

ECLASS

ETIM

cUL által elismert

UL által elismert

Kompatibilis termékek

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

SACC-CIP-S15MS-3PE+2-L180 T - Érintkezőtartó 1648166

Termékrészletek

ECLASS

ETIM

Kompatibilis termékek

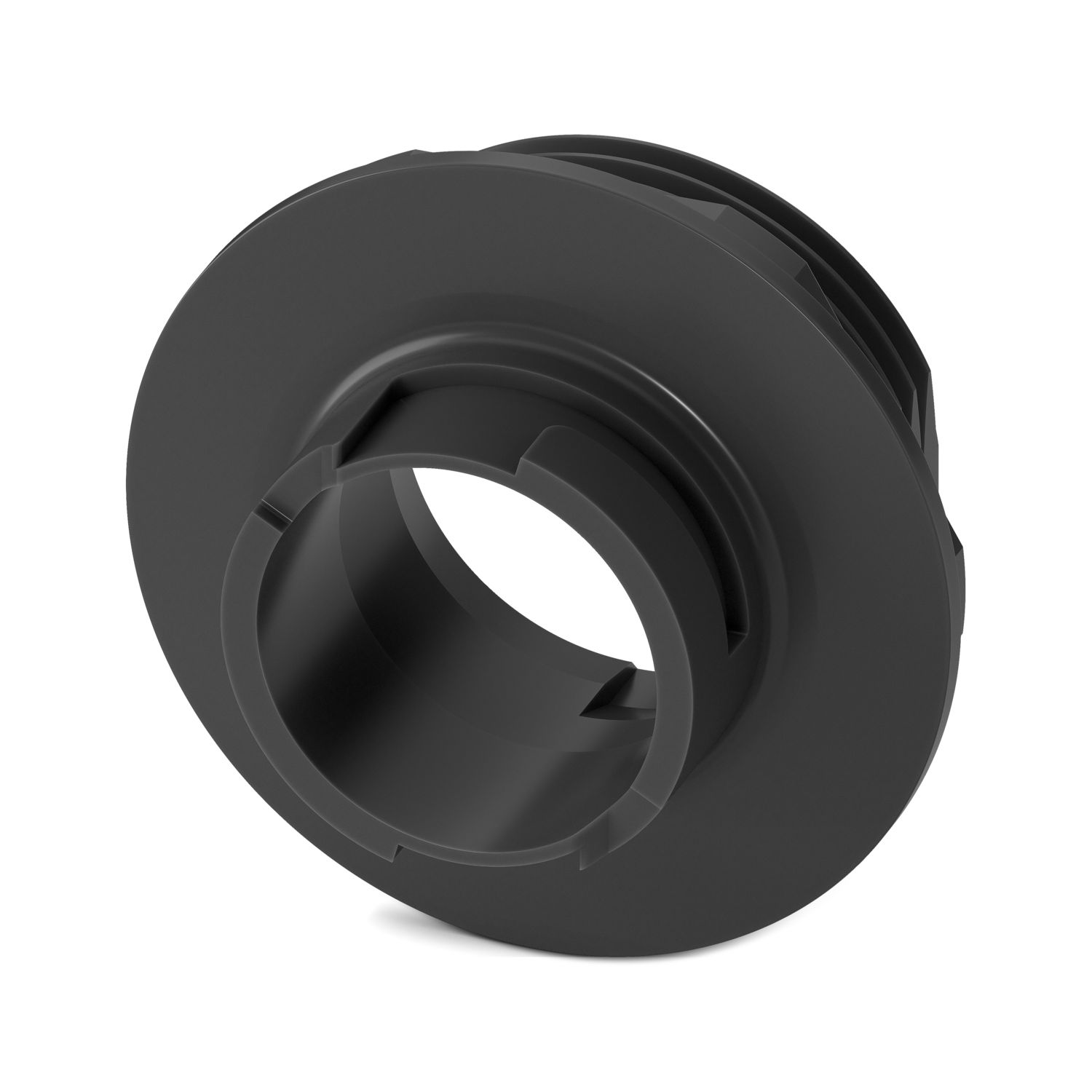

SACC-FP-M-S15 - Készülékház-tömszelence 1648174

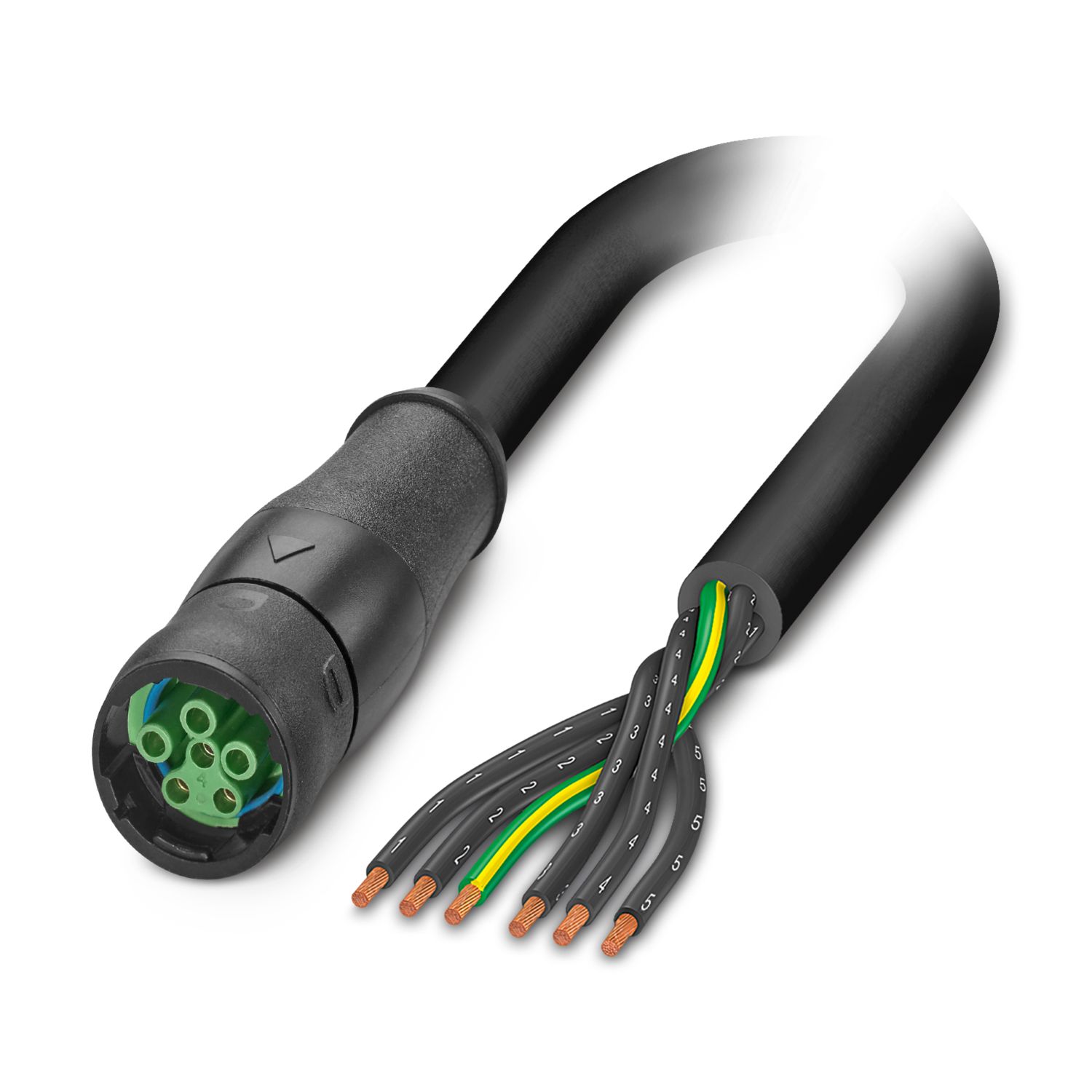

SAC-6P- 1,5-PUR/S15FS PE - Táp-vezeték 1514497
