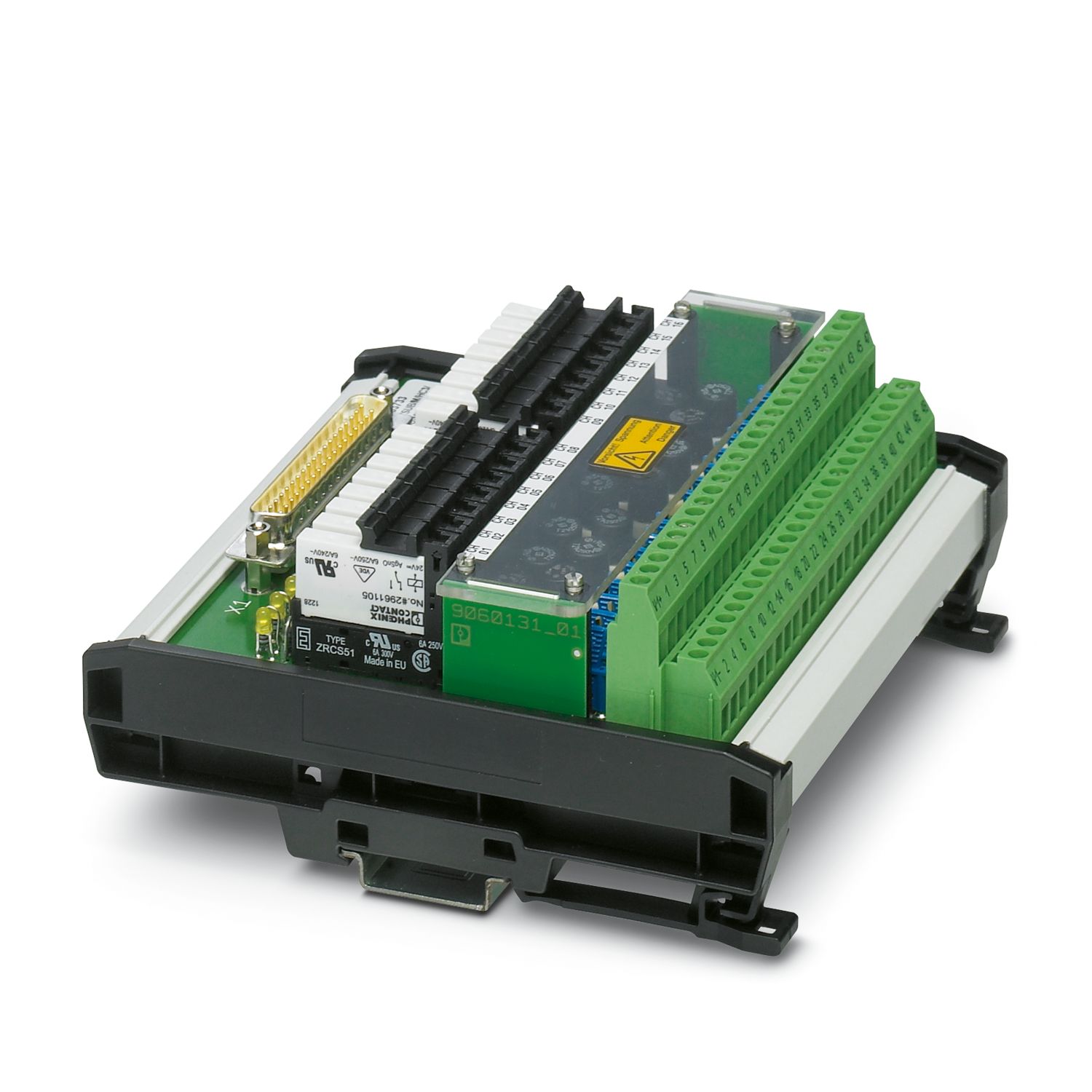

UM-D37SUB/M/HC3/16DO/MR/1/SI
-
Aktívmodul
2903733
16 csatornás relémodul a Honeywell C300 családba tartozó TDOB01 és TDOB11 kimeneti részegységhez. A modult a vezérlő felől 37 pólusú D-SUB csatlakozón keresztül lehet vezérelni. A terepi oldalon csavaros csatlakozás (feliratozás: 1...48) áll rendelkezésre. Modulszélesség: 142 mm
Termékrészletek
| Terméktípus | Interfészmodul |
| A csatornák száma | 16 |
| Üzemmód | 100 % ED |
| Mechanikus élettartam | kb. 2x 107 kapcsolási ütem |
| Szigetelési tulajdonságok: Levegő- és kúszóáram bemenet/kimenet | |
| Szigetelés | Megerősített szigetelés |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 2 |
| Szigetelési tulajdonságok: Levegő- és kúszóáram kimenet/kimenet | |
| Szigetelés | Alapszigetelés |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 2 |
| Levegő- és kúszóáram bemenet/kimenet | |
| Névleges szigetelési feszültség | 300 V |
| Méretezési lökőfeszültség | 6 kV (1,2 / 50 μs) |
| Levegő- és kúszóáram kimenet/kimenet | |
| Névleges szigetelési feszültség | 300 V |
| Méretezési lökőfeszültség | 4 kV (1,2 / 50 μs) |
| Támogatott vezérlő HONEYWELL Experion PKS C300/C-Series | |
| Megfelelő I/O kártya | TDOB01 (non-redundant) |
| TDOB11 (redundant) | |
| TDIL51 (non-redundant) | |
| Bemeneti feszültség UN | 24 V DC |
| Bemeneti feszültségtartomány UN-re vonatkoztatva | 0,9 ... 1,1 |
| Bemeneti feszültségtartomány | 21,6 V DC ... 26,4 V DC |
| Tip. bemeneti áram UN esetén | 9 mA |
| Jellemző mválaszidő | 5 ms |
| Tipikus visszaejtési idő | 7 ms |
| Állapotjelző/csatorna | sárga LED |
| Kapcsolás | |
| Érintkező kivitele | 1 váltóérintkező |
| Kapcsoló-érintkező fajtája | Egyszeres kontaktus |
| Érintkező anyaga | AgSnO |
| Maximális kapcsolófeszültség | 250 V AC |
| 63 V DC | |
| Minimális kapcsolófeszültség | 5 V (100 mA) |

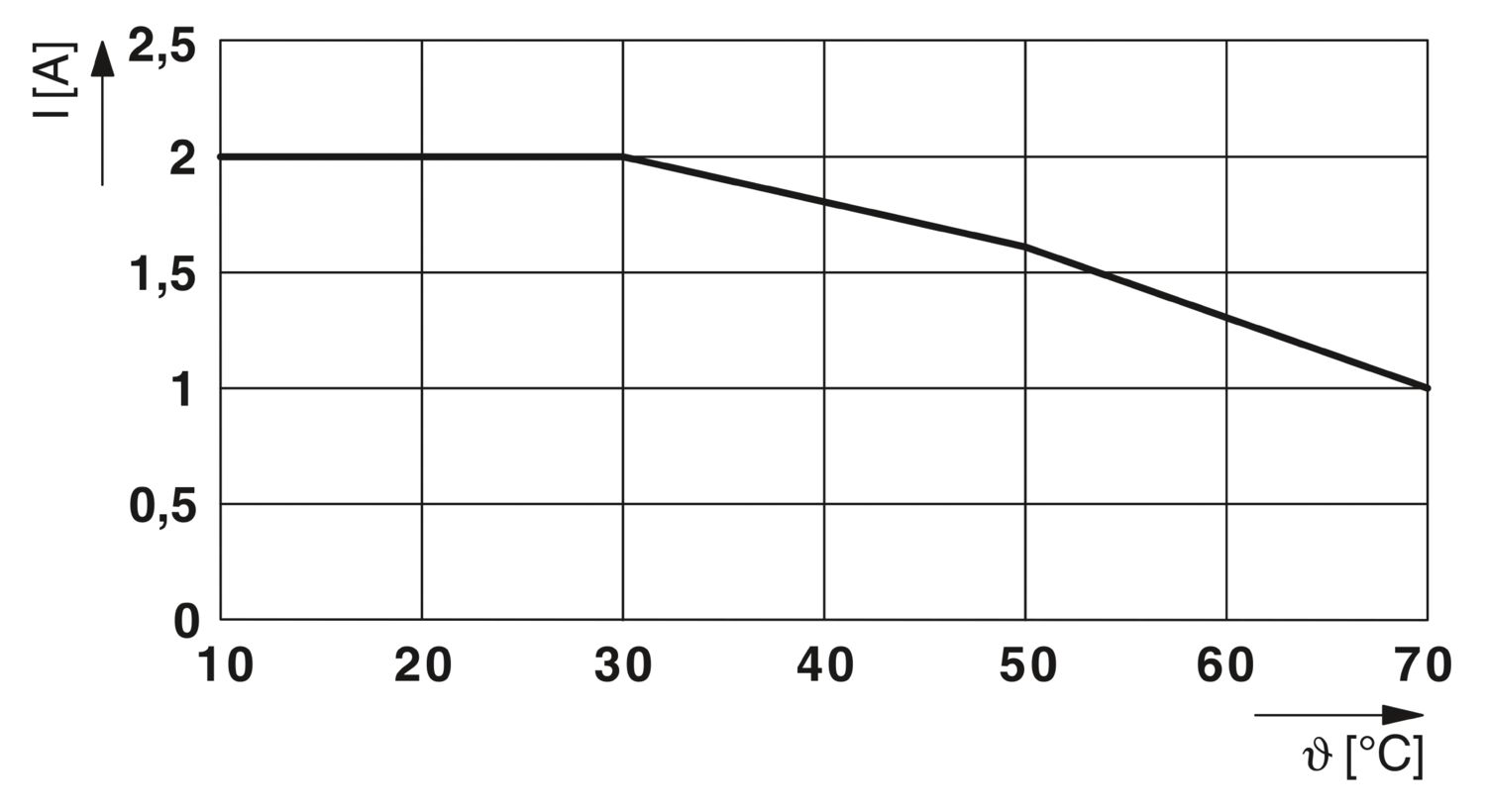

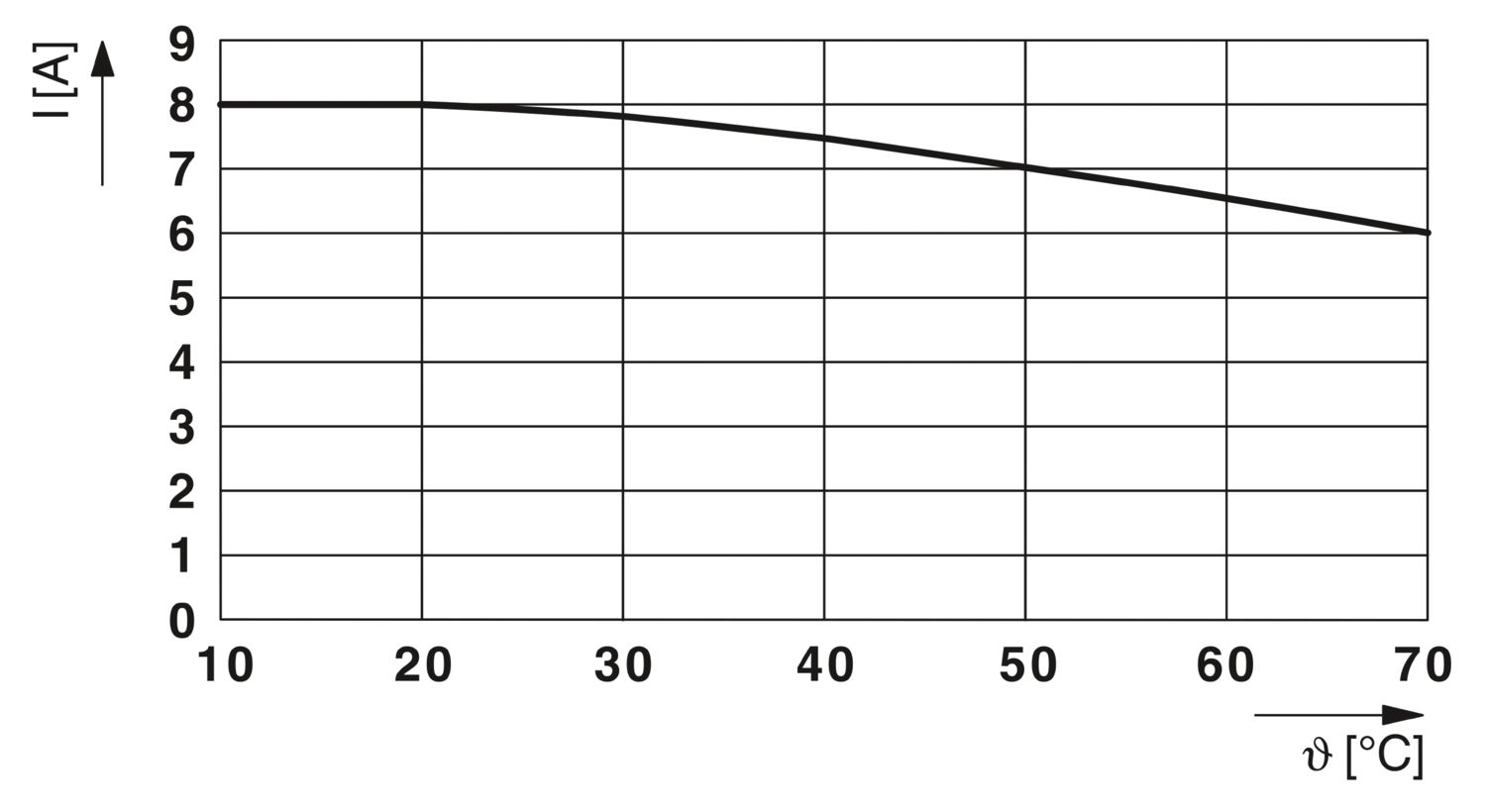

| Tartós határáram | 2 A (lásd az öregedési jelleggörbét) |
| Kapcsolóáram minimum | 100 mA |
| Maximális kikapcsolási teljesítmény (ohmos terhelés) | 48 W (24 V DC) |
| 20 W (48 V DC) | |
| 18 W (60 V DC) | |
| 500 VA (250 V AC) | |
| Vezérlési szint | |
| Csatlakozási mód | D-SUB tüskesáv |
| Csatlakozások száma | 1 |
| Pólusszám | 37 |
| Terepi szint | |
| Csatlakozási mód | Csavaros csatlakozás |
| Csavarmenet | M3 |
| Csatlakozások száma | 1 |
| Pólusszám | 50 |
| Merev vezető keresztmetszete | 0,2 mm² ... 4 mm² |
| Hajlékony vezető keresztmetszete | 0,2 mm² ... 2,5 mm² |
| Vezető-keresztmetszet AWG | 24 ... 12 |
| Állapotjelzéssel | igen |
| Szélesség | 142 mm |
| Magasság | 142,5 mm |
| Mélység | 66 mm |
| Környezeti feltételek | |
| Védettség | IP00 |
| Védettség (Beépítési hely) | ≥ IP54 (Beépítési hely) |
| Környezeti hõmérséklet (üzemi) | -20 °C ... 70 °C |
| Környezeti hőmérséklet (tárolás/szállítás) | -20 °C ... 70 °C |
| Levegő- és kúszóáram bemenet/kimenet | |
| Szabványok/előírások | EN 61010-2-201 |
| Levegő- és kúszóáram kimenet/kimenet | |
| Szabványok/előírások | EN 61010-2-201 |
| Szerelési mód | Kalapsínre szerelés |
| Szerelési útmutató | térköz nélkül sorolhatóak |
| Beépítési helyzet | tetszőlegesen |
| Üzemeltetési tudnivalók | A szomszédos csatornák nem kapcsolhatók vegyesen SELV / PELV rendszerekre és érintésveszélyes feszültségekre. |
| Üzemeltetési tudnivalók | SELV/PELV (≤ 30 V AC vagy 60 V DC) feszültség alkalmazása esetén nincs szükség kiegészítő érintésvédelemre. |
| Üzemeltetési tudnivalók | A kimenetek különböző fázisvezetők kapcsolására nem alkalmasak. A szomszédos kimeneteken alkalmazott kapcsolófeszültségek összege nem haladhatja meg a méretezési szigetelési feszültség értékét |
| Üzemeltetési tudnivalók | A szomszédos moduloktól (a gyűjtősín irányában) legalább egy funkciószigetelést be kell tartani. Ha az alkalmazás magasabb követelményeket támaszt a szigeteléssel szemben (alap- vagy megerősített szigetelés), akkor azt alkalmas intézkedésekkel (pl. választólapokkal) kell megvalósítani. |
| Üzemeltetési tudnivalók | A rendeltetésszerű használathoz kötelező betartani az installációs irányelv előírásait (lásd: Letöltések). Harmadik fél termékeivel való alkalmazás vagy használat esetén a mindenkori idegen gyártó előírásait, biztonsági utasításait és figyelmeztetéseit is be kell tartani. |
| Cikkszám | 2903733 |
| Csomagolási egység | 1 Darab |
| Minimális rendelési mennyiség | 1 Darab |
| Értékesítési kulcs | DK219H |
| Termékkulcs | DK219H |
| GTIN | 4046356760775 |
| Tömeg/db (csomagolással) | 630 g |
| Tömeg/db (csomagolás nélkül) | 628 g |
| Vámtarifaszám | 85371098 |
| Származási ország | DE |
ECLASS
| ECLASS-13.0 | 27141152 |
| ECLASS-15.0 | 27141152 |
ETIM
| ETIM 9.0 | EC002780 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| EU RoHS | |
| Teljesíti a RoHS-irányelv szerinti követelményeket | Igen |
| mentességi szabályok, amennyiben ismertek | 6(c), 7(a) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
|
| EU REACH SVHC | |
| REACH jelöltanyagokra hivatkozás (CAS-sz.) | Lead (CAS-sz.: 7439-92-1) |
| SCIP | 20f7ab57-8e7a-460f-84ff-4b2ea4cfa84e |
