VL3 UPC
-
Box-PC
1459506
Rendkívül kompakt, ventilátor nélküli ipari dobozos PC (BPC) IP30 védettséggel és Intel Atom® x6000 processzorral, valamint az iparágban kiemelkedő csatlakoztathatósággal.
A rendszer többféle processzorral rendelhető, és DDR4 RAM-mal és beépített NVMe SSD-vel van előkonfigurálva. A VL3 UPC további M.2 SSD-vel és számos I/O opcióval konfigurálható, többek között WLAN és soros kommunikációs interfészekkel, további Ethernet portokkal és 4G/LTE-vel.
Ingyenes letöltés.
Letöltések
Termékrészletek
Megjegyzés az alkalmazásról | |
Alkalmazási útmutató | Csak ipari alkalmazásra |
Terméktípus | Box-PC |
Számítógép-adatok | |
Processzor | Intel® Atom® x6413E, Magok száma: 4 x 1,5 GHz |
Intel® Atom® x6211E, Magok száma: 2 x 1,3 GHz | |
Trusted Platform Module | dTPM 2.0, Infineon® SLB9670 (A titkosítási technika nem kínai) |
Operációs rendszer | operációs rendszer nélkül |
Windows® 10 IoT Enterprise LTSC 2021 X64 | |
Windows® 11 IoT Enterprise LTSC 2024 x64 | |
Belső memória | 2 GB DDR |
8 GB LPDDR4 | |
16 GB LPDDR4 | |
Adattároló | 30 GB, 3D TLC (onboard) |
60 GB, 3D TLC (onboard) | |
120 GB, 3D TLC (onboard) | |
60 GB, M.2-2280 SSD, Key M, SATA 3 | |
120 GB, M.2-2280 SSD, Key M, SATA 3 | |
240 GB, M.2-2280 SSD, Key M, SATA 3 | |
480 GB, M.2 2280 SSD, Key M, SATA 3 | |
240 GB, 3D TLC (onboard) | |
Hűtés | passzív |
Raid rendszer | RAID rendszer nélkül |
Kijelző | |
MTBF | 58969 óra 60 °C-on |
Processzor | Intel® Atom® x6413E, Magok száma: 4 x 1,5 GHz |
Intel® Atom® x6211E, Magok száma: 2 x 1,3 GHz |
Akkumulátor élettartam | 5 év (jell.) |
Tápellátás | |
Tápfeszültség | 24 V DC 20 % |
Maximális áramfelvétel | 2,08 A (24 V DC) |
Jellemző áramfelvétel | 0,82 A (Max. rendszerkonfiguráció 24 V DC esetén) |
Valósidejű óra | |
Valósidejű óra | igen (akkuval pufferelt) |
Teljesítményellátás | |
Csatlakozási mód | Direkt rugós csatlakozás |
Merev vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
Hajlékony vezető keresztmetszete | 0,2 mm² ... 1,5 mm² |
Vezeték-keresztmetszet (AWG) | 24 ... 16 |
Csupaszolási hossz | 10 mm |
Interfészek | 2 x USB 3.1, 1. gen. - A típus |
Opcionális interfészek | 2 x Ethernet (10/100/1000 MBit/s), RJ45 |
2x COM (RS-232/422/485) | |
1 x M.2 2280, Key M SATA 3 lemezhez | |
2x RSMA (WLAN) | |
2x SMA (4G/LTE) | |
1 x Microsoft-kártya | |
Monitorkimenet | 1x DP++ 1.4 |
Hálózat | 2x Ethernet (10/100/1000 Mbit/s), RJ45 |
LAN chipset | Intel® i225-IT |
Külső méretek | |
Szélesség / Magasság / Mélység | 100 mm / 50 mm / 100 mm (Alaprendszer) |
100 mm / 80 mm / 100 mm (Rendszer 4G/LTE modem opcióval) | |
100 mm / 80 mm / 100 mm (Rendszer 2 db Ethernet-opcióval) | |
100 mm / 80 mm / 100 mm (Rendszer memóriabővítési opcióval) |
Készülékház anyaga | Alumínium / DC01 acéllemez |
Környezeti feltételek | |
Védettség | IP30 |
Környezeti hõmérséklet (üzemi) | -20 °C ... 60 °C (Magasság 0 m ... 2000 m, 0,5 m/s-os légáram esetén) |
-20 °C ... 54 °C (Magasság 2001 m ... 3000 m, 0,5 m/s-os légáram esetén) | |
Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 70 °C |
Magassági viszony | 3000 m (a tenger szintje fölött) |
Megengedett páratartalom (üzemben) | 10 % ... 95 % (lecsapódás nélkül) |
Megengedett páratartalom (tárolás/szállítás) | 10 % ... 95 % (lecsapódás nélkül) |
Ütésállóság | 15g, 11 ms, az IEC 60068-2-27 szerint |
Rezgésállóság (üzem) | 1g az EN 60068-2-6 szabvány szerint |
Megfelelőség / engedélyek | |
Konformitás | CE-konform |
UL, USA / Kanada | UL 61010-1, UL 61010-2-201 |
Class I, Div. 2, Groups A, B, C, D T4 |
Szerelési mód | Kalapsínre szerelés |
Falra szerelhető |
Cikkszám | 1459506 |
Csomagolási egység | 1 Darab |
Minimális rendelési mennyiség | 1 Darab |
Megjegyzés | Megrendelésre gyártott (nincs visszavétel) |
Értékesítési kulcs | DRBAAA |
Termékkulcs | DRBAAA |
Tömeg/db (csomagolással) | 1 548 g |
Tömeg/db (csomagolás nélkül) | 700 g |
Vámtarifaszám | 84715000 |
Származási ország | TW |
ECLASS
ECLASS-13.0 | 19200102 |
ETIM
ETIM 9.0 | EC001413 |
EU RoHS | |
Teljesíti a RoHS-irányelv szerinti követelményeket | Igen |
mentességi szabályok, amennyiben ismertek | 6(c), 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-15
Az egyes cikkekre vonatkozó China RoHS nyilatkozattáblázatot az egyes cikkek letöltési részén a "Gyártói nyilatkozat" címszó alatt találja. Az EFUP-E minősítésű cikkek esetében China RoHS nyilatkozattáblázatra nincs szükség és ilyen nincs is kiállítva.
|
EU REACH SVHC | |
REACH jelöltanyagokra hivatkozás (CAS-sz.) | Lead (CAS-sz.: 7439-92-1) |
Kompatibilis termékek
-
SI-RND-U1A - Adatinterfész 1425185
-
DP TO VGA ADPTR - Adapter 2400173
-
DP TO DVI ADPTR - Adapter 2400174
-
VL 2.0M DP CABLE - Összekötőkábel 2404774
-
VL3 UPC PORT COVER KIT - Fedél 1452726
-
VL3 UPC WALL MOUNT KIT - Szerelőkészlet 1452685
-
VL3 UPC 60 GB M.2 SSD KIT - Memória 1536235
-
VL3 UPC 120 GB M.2 SSD KIT - Memória 1536236
-
VISU+ IPC UPGRADE - Megjelenítő szoftver 1310994
-
MC 1,5/ 3-STF-3,5 - Nyomtatott áramköri csatlakozó 1847068
-
MC 1,5/ 3-STF-3,5 BD:1-3 - Nyomtatott áramköri csatlakozó 1751312
-
FMC 1,5/ 3-STF-3,5 - Nyomtatott áramköri csatlakozó 1966101
-
QUINT4-PS/24DC/24DC/5/SC - DC/DC átalakító 1046800
-
QUINT4-PS/24DC/24DC/5/PT - DC/DC átalakító 2910119
-
WIN10 TO WIN11 2024 UPG-ENTRY - Szoftvercsomag 1766286
-
VL3 UPC 480 GB M.2 SSD KIT - Memória 1537275
-
VL3 UPC 960 GB M.2 SSD KIT - Memória 1537274
-
FMC 1,5/ 3-STF-3,5 GY7035 - Nyomtatott áramköri csatlakozó 1561300
-
UTA 107/30 - Szerelőadapter 2320089
-
TP/WP 6000 RTC BATTERY KIT - Akkumulátor 1289761
-

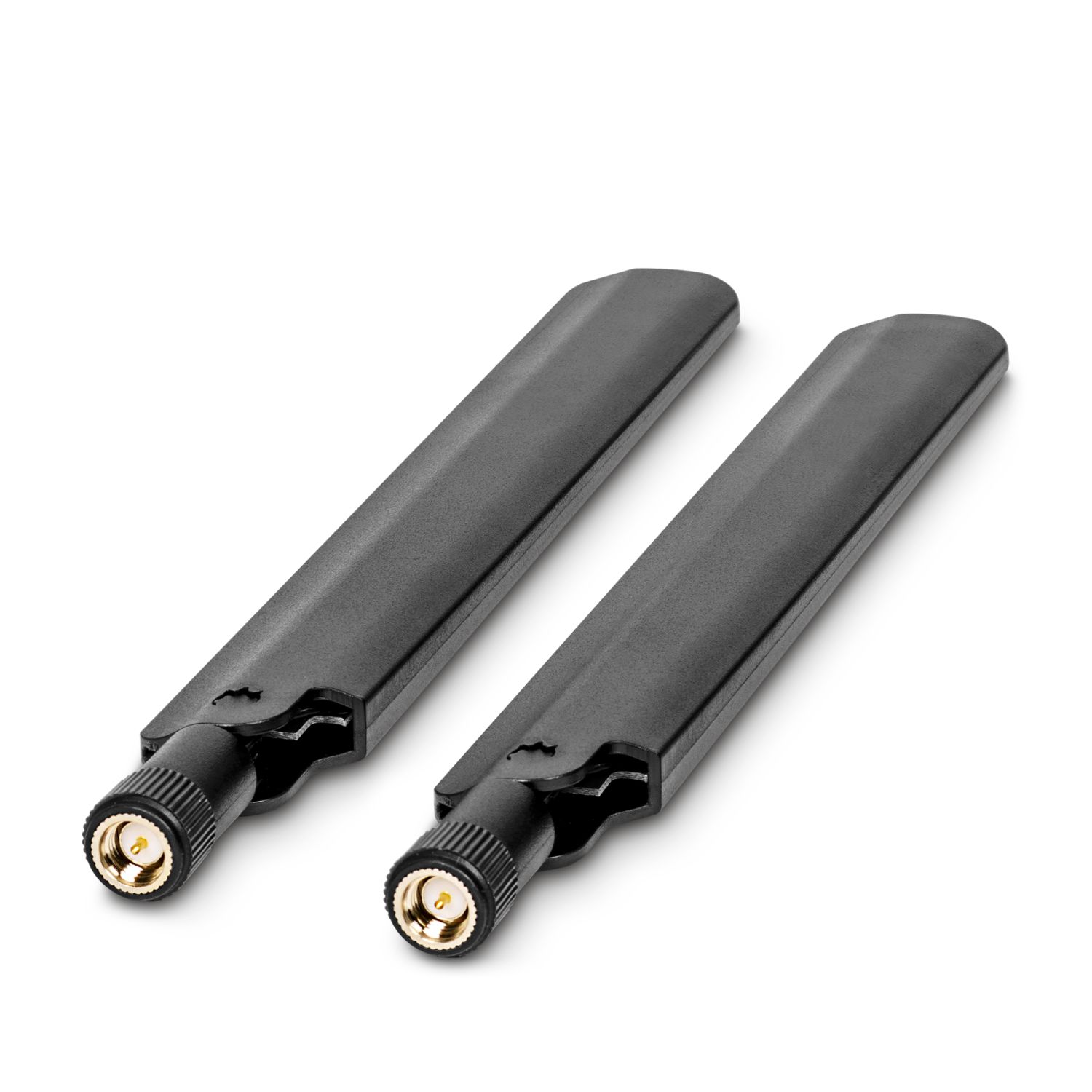

VL3 UPC/PPCS EF31 LTE ANT KIT - Antenna 1698498
-
