TB 35 I - Átvezető sorkapocs

3246366

Átvezető sorkapocs, névleges feszültség: 1000 V, névleges áram: 125 A, csatlakozások száma: 2, pólusszám: 1, csatlakozási mód: Csavaros csatlakozás, Méretezési keresztmetszet: 35 mm², keresztmetszet: 10 mm² - 35 mm², szerelési mód: NS 35/7,5, NS 35/15, szín: sötétszürke

Termékrészletek

Terméktípus	Átvezető sorkapocs
Termékcsalád	TB
Pólusszám	1
Csatlakozások száma	2
Sorok száma	1
Potenciálok	1
Szigetelési tulajdonságok
Túlfeszültség-kategória	III
Szennyeződési fok	3

Méretezési átültési szilárdság	8 kV
Maximális veszteségi teljesítmény névleges körülmények közt	4,06 W

Csatlakozások száma emeletenként	2
Névleges keresztmetszet	35 mm²
Csavarmenet	M6
Meghúzási nyomaték	3,2 ... 3,7 Nm
Csupaszolási hossz	16 mm
Idomszer	A8
Szabvány szerinti csatlakozás	IEC 60947-7-1
Merev vezető keresztmetszete	10 mm² ... 35 mm²
Vezeték-keresztmetszet AWG	6 ... 2 (IEC szerint átszámítva)
Hajlékony vezető keresztmetszete	10 mm² ... 35 mm²
Hajlékony vezető keresztmetszete [AWG]	6 ... 2 (IEC szerint átszámítva)
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallér nélkül)	10 mm² ... 35 mm²
Hajlékony vezeték-keresztmetszet (érvéghüvely szigetelőgallérral)	10 mm² ... 35 mm²
2 azonos keresztmetszetű merev vezető	6 mm² ... 16 mm²
2 azonos AWG keresztmetszetű merev vezető	6 ... 4 (IEC szerint átszámítva)
2 azonos keresztmetszetű hajlékony vezető	6 mm² ... 10 mm²
2 azonos AWG keresztmetszetű hajlékony vezető	6 ... 8 (IEC szerint átszámítva)
2 azonos keresztmetszetű hajlékony vezető szigetelőgallér nélküli érvéghüvellyel	6 mm² ... 10 mm²
Névleges áram	125 A
Maximális terhelőáram	125 A (35 mm²-es keresztmetszetű vezeték esetén)
Névleges feszültség	1000 V
Névleges keresztmetszet	35 mm²

Szélesség	15,2 mm
Magasság	53,5 mm
Mélység NS 35/7,5-ön	62,1 mm
Mélység NS 35/15-ön	69,6 mm

Szín	közlekedési szürke B (RAL 7043)
Éghetőségi osztály az UL 94 szerint	V0
Szigetelőanyag csoport	I
Szigetelőanyag	PA
Statikus szigetelőanyaghasználat hidegben	-60 °C
Szigetelőanyag relatív hőmérséklet-indexe (Elec., UL 746 B)	130 °C
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R22	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R23	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R24	HL 1 - HL 3
Sínhez kötött járművek tűzvédelme (DIN EN 45545-2) R26	HL 1 - HL 3
Felületi éghetőség NFPA 130 (ASTM E 162)	megfelelt
Specifikus optikai füstgázsűrűség NFPA 130 (ASTM E 662)	megfelelt
Füstgáztoxicitás NFPA 130 (SMP 800C)	megfelelt

Lökőfeszültség-vizsgálat
Vizsgálófeszültség előírt értéke	9,8 kV
Eredmény	A vizsgálaton megfelelt
Melegedésvizsgálat
Melegedésvizsgálatra vonatkozó követelmény	Hőmérséklet-emelkedés ≤ 45 K
Eredmény	A vizsgálaton megfelelt
Rövid idejű áramállóság 35 mm²	4,2 kA
Eredmény	A vizsgálaton megfelelt
Üzemi gyakoriságú átütési ellenállás
Vizsgálófeszültség előírt értéke	2,2 kV
Eredmény	A vizsgálaton megfelelt

Mechanikai adatok
Nyitott oldalfal	Igen

Mechanikai szilárdság
Eredmény	A vizsgálaton megfelelt
Rögzítés a tartón
Hordozósín/Befestigungsauflage	NS 35
Vizsgálóerő előírt értéke	10 N
Eredmény	A vizsgálaton megfelelt
Vezetéksérülés és -lazulás vizsgálata
Forgási sebesség	10 ford/perc
Fordulat	135
Vezeték-keresztmetszet/súly	10 mm² / 2 kg
	35 mm² / 6,8 kg
Eredmény	A vizsgálaton megfelelt

Tűláng-vizsgálat
Hatástartam	30 s
Eredmény	A vizsgálaton megfelelt
Környezeti feltételek
Környezeti hõmérséklet (üzemi)	-60 °C ... 110 °C (Üzemi hőmérséklet-tartomány, a saját melegedést is beleértve, max. rövid idejű üzemi hőmérséklet: lásd RTI Elec.)
Környezeti hőmérséklet (tárolás/szállítás)	-25 °C ... 60 °C (rövid ideig (kevesebb mint 24 óra), -60 °C és +70 °C között)
Környezeti hőmérséklet (szerelés)	-5 °C ... 70 °C
Környezeti hőmérséklet (működés)	-5 °C ... 70 °C
Megengedett páratartalom (üzemben)	20 % ... 90 %
Megengedett páratartalom (tárolás/szállítás)	30 % ... 70 %

Szabvány szerinti csatlakozás	IEC 60947-7-1

Szerelési mód	NS 35/7,5
	NS 35/15

Kereskedelmi adatok

Cikkszám	3246366
Csomagolási egység	50 Darab
Minimális rendelési mennyiség	50 Darab
Értékesítési kulcs	BE1411
Termékkulcs	BEK211
GTIN	4046356608442
Tömeg/db (csomagolással)	51,366 g
Tömeg/db (csomagolás nélkül)	49,676 g
Vámtarifaszám	85369010
Származási ország	IN

Besorolások

Engedélyek

Approval Specification Data
	Névleges feszültség U_N:	Névleges áram I_N	Keresztmetszet AWG
Felhasználói csoport B
	600 V	115 A	8 - 2
Felhasználói csoport C
	600 V	115 A	8 - 2

Environmental product compliance

Kompatibilis termékek

Tartozékok

EU RoHS
Teljesíti a RoHS-irányelv szerinti követelményeket	Igen (Nincsenek mentességi szabályok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nincsenek a határértékek feletti veszélyes anyagok
EU REACH SVHC
REACH jelöltanyagokra hivatkozás (CAS-sz.)	Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

TB 35 I - Átvezető sorkapocs

3246366

Termékrészletek

ECLASS

ETIM

UNSPSC

cULus által elismert

EAC

Kompatibilis termékek

Automatizálás

Csatlakoztatás

Feliratozás, szerelés és telepítés

Kapcsolás, mérés és felügyelet

Tápellátás, feltöltés és védelem

TB 35 I - Átvezető sorkapocs 3246366

Termékrészletek

ECLASS

ETIM

UNSPSC

Kompatibilis termékek

SCBI 2-15 - Fix átkötőhíd 3246162

INB 2-15 - Behelyezhető átkötőhíd 3246227

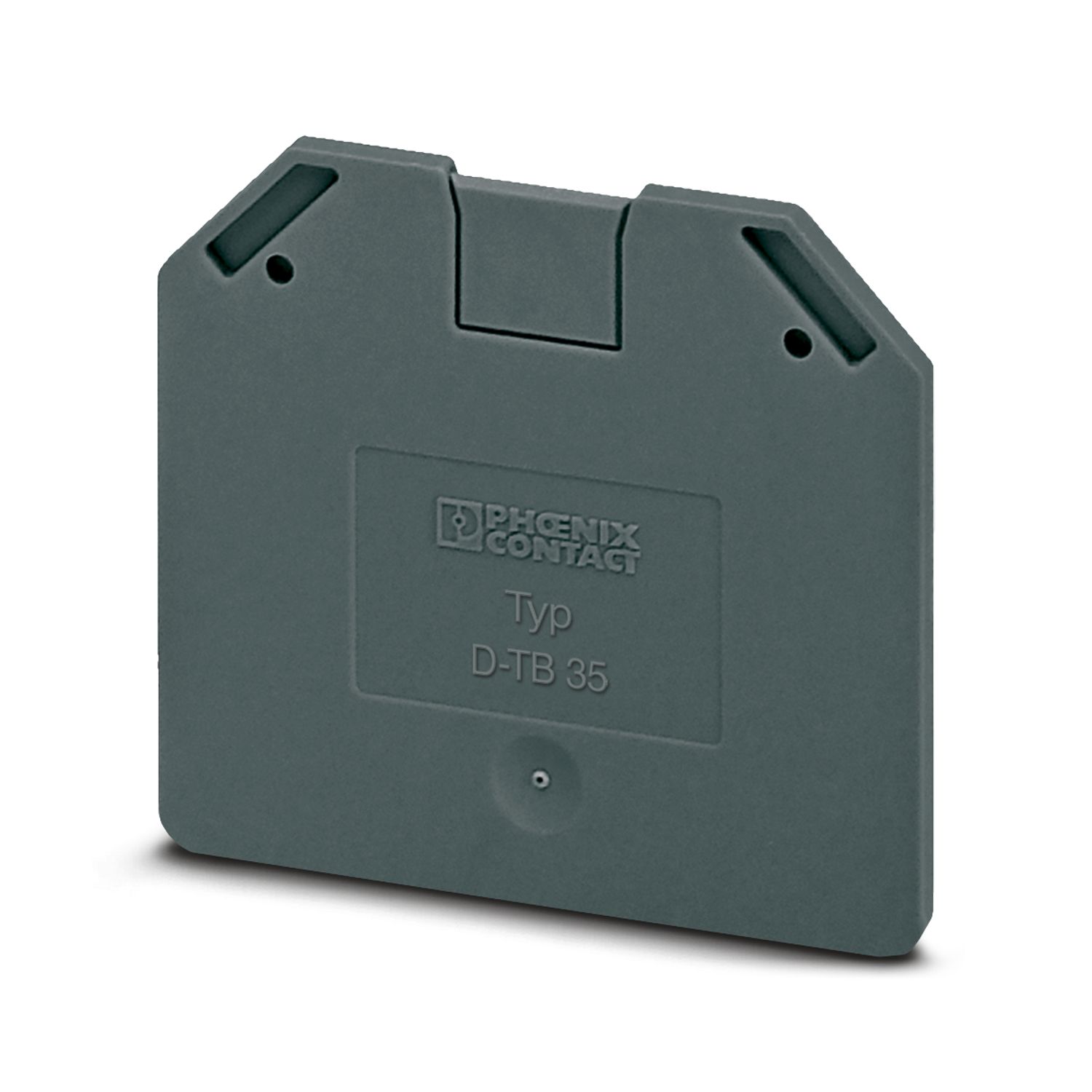

D-TB 35 - Lezárófedél 3059935

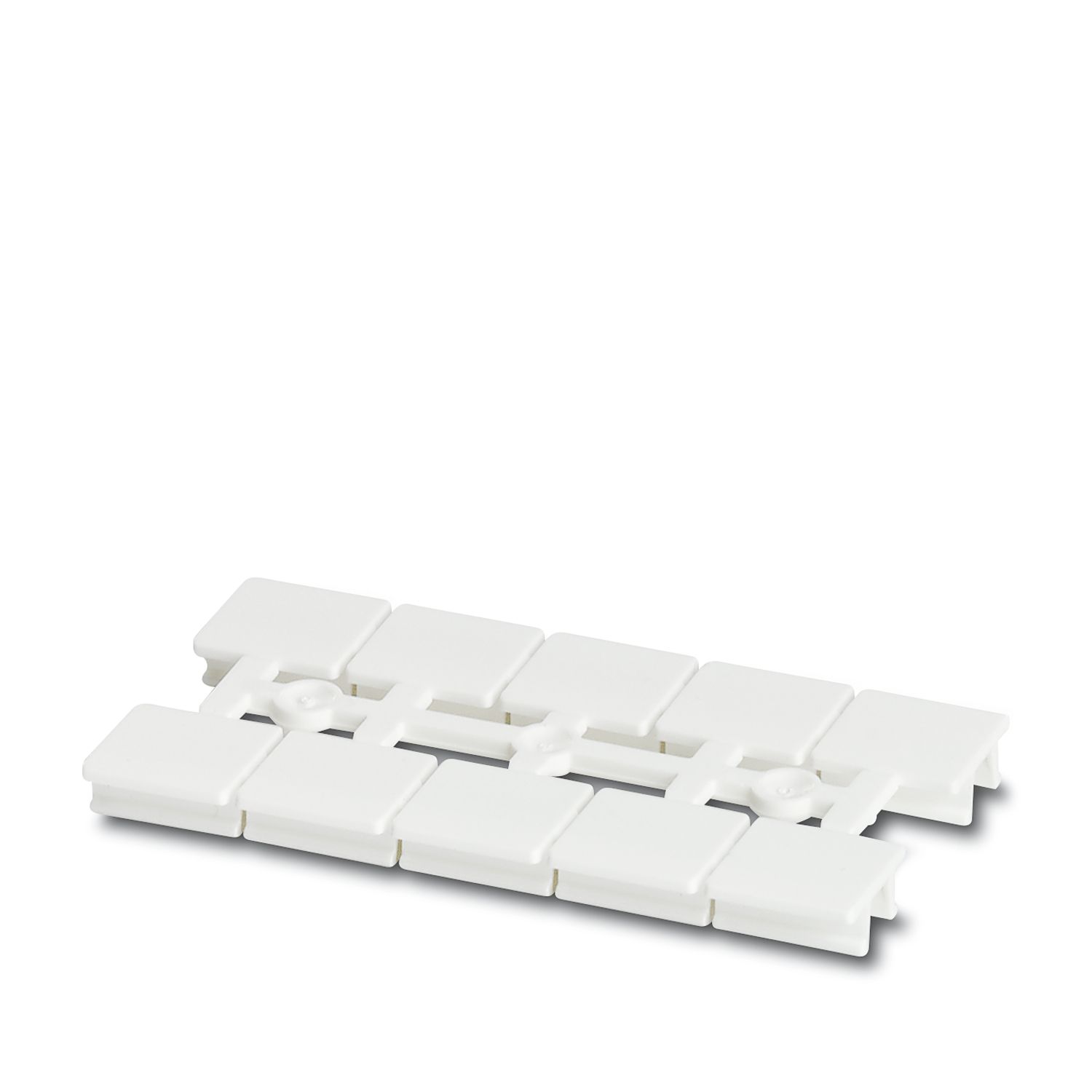

UM-TM (12X10) - Jelölő kapcsokhoz 0830937
