MNT-TEL B/F
-
3-as típusú túlfeszültség-védelmi készülék
2857675

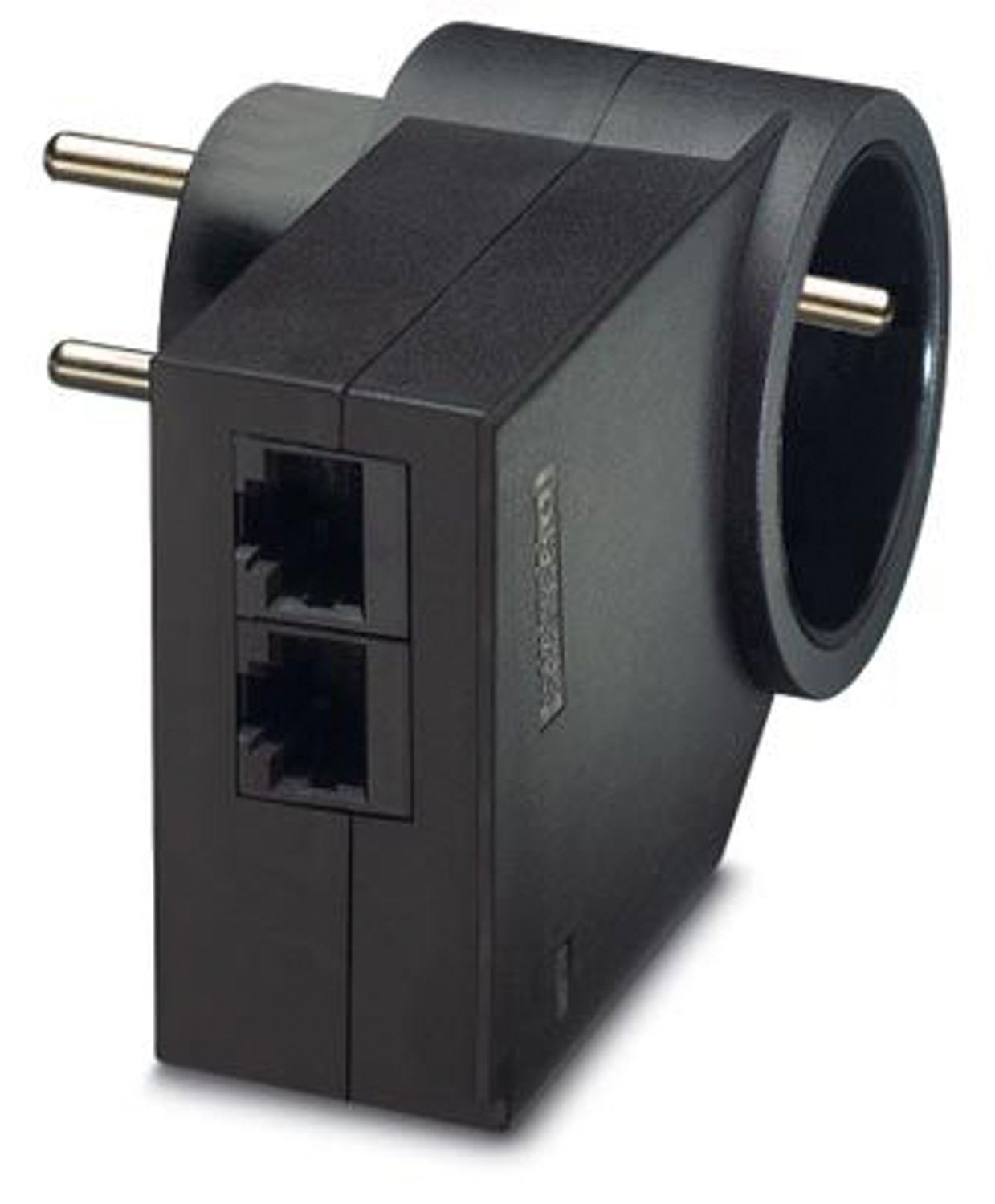

csatlakozó aljzati közdugasz túlfeszültség-védelemmel egy végberendezés tápvonalára és analóg távközlési jelcsatlakozására.
Termékrészletek
| IEC vizsgálati osztály | C2 |
| C3 | |
| VDE követelményosztály | C2 |
| C3 | |
| Kialakítás | Közdugasz |
| Tipikusan alkalmazható a következő országokban: | B, F, CZ, SVK, PL |
| Jelentés, a túlfeszültség-védelem hibás | látható |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | III |
| Szennyeződési fok | 2 |
| EN típus | T3 |
| Csatlakozási mód | RJ12 |
| Szélesség | 63 mm |
| Magasság | 79 mm |
| Mélység | 103,5 mm |
| Éghetőségi osztály az UL 94 szerint | V0 |
| Készülékház anyaga | PA |
| Mechanikai adatok | |
| Nyitott oldalfal | Nem |
| Tápláláshoz | |
| Hatóirány | L-N-PE & Signal Line-Signal Line-Earth Ground |
| Néveleges frekvencia fN | 50 Hz |
| 60 Hz | |
| Legnagyobb tartós feszültség UC (L-PE) | 260 V AC |
| Földelőáram IPE | ≤ 1 µA |
| Üzemi hatásos áram IC UC-nál | ≤ 4 mA |
| Névleges levezetési áramlökés In (8/20) µs (L-N) | 1,5 kA |
| Névleges levezetési áramlökés In (8/20) µs (L-PE) | 1,5 kA |
| Max. levezetési áramlökés Imax (8/20) µs | 5 kA (Összegáram) |
| 100 % Megszólalási- villámfeszültséglökés (1,2/50) µs (L-PE) | ≤ 1,1 kV |
| Energia-abszorpció szimmetrikus | 80 J |
| Energia-abszorpció aszimmetrikus | 40 J |
| Védelmi szint Up (L-N) | ≤ 1,5 kV |
| Védelmi szint Up (L-PE) | ≤ 1,5 kV |
| Védelmi szint Up (N-PE) | ≤ 1,5 kV |
| Maradékfeszültség In-nél | ≤ 1,2 kV |
| ≤ 900 V | |
| ≤ 900 V | |
| Megszólalási idő tA (L-N) | ≤ 25 ns |
| Megszólalási idő tA (L-PE) | ≤ 100 ns |
| Szükséges előtétbiztosíték legfeljebb | 16 A (gL/C) |
| Információtechnika | |
| Üzemi feszültség legfeljebb Umax | 200 V DC |
| Legnagyobb tartós feszültség UC (ér-föld) | 200 V DC |
| Üzemi hatásos áram IC UC-nál | ≤ 150 µA |
| Földelőáram IPE | ≤ 2 µA |
| Szigetelési ellenállás Riso | ≥ 1 MΩ (Ér-ér) |
| ≥ 1 GΩ (Ér-föld) | |
| Névleges levezetési áramlökés In (8/20)µs (ér-ér) | 1 kA |
| Névleges levezetési áramlökés In (8/20) µs (ér-föld) | 2,5 kA |
| Levezetési áramlökés Imax (8/20) µs legfeljebb (ér-ér) | 2,5 kA |
| Levezetési áramlökés Imax (8/20) µs legfeljebb (ér-föld) | 2,5 kA |
| névleges impulzusáram Ian (10/1000)µs esetén (ér-ér) | 60 A |
| névleges impulzusáram Ian (10/1000)µs esetén (ér-föld) | 200 A |
| Kimeneti feszültség korlátozás 1 KV/µs (ér-ér) statikus | ≤ 360 V |
| Kimeneti feszültség korlátozás 1 KV/µs (ér-föld) statikus | ≤ 450 V |
| Maradékfeszültség In-nél (ér-ér) | ≤ 35 V |
| Maradékfeszültség In-nél (ér-föld) | ≤ 30 V |
| Maradékfeszültség Ian (10/1000) µs esetén (ér-ér) | ≤ 35 V |
| Maradékfeszültség Ian (10/1000) µs esetén (ér-föld) | ≤ 30 V |
| Up védelmi szint (ér-ér) | ≤ 450 V (C2 - 2 kV / 1 kA) |
| ≤ 330 V (C3 - 2 kV / 25 kA) | |
| Up védelmi szint (ér-föld) | ≤ 500 V (C2 - 4 kV / 2 kA) |
| ≤ 450 V (C3 - 7,5 kV / 100 A) | |
| Megszólalási idő tA (ér-ér) | ≤ 25 ns |
| Megszólalási idő tA (ér-föld) | ≤ 100 ns |
| fg határfrekvencia (3 dB), szimmetrikus a 150 Ω-os rendszerben | 3 MHz (jellemzően) |
| fg határfrekvencia (3 dB), szimmetrikus a 600 Ω-os rendszerben | 700 kHz (jellemzően) |
| Kapacitás (ér-ér) | 1 nF |
| Kapacitás (ér-föld) | 5 pF |
| Váltakozó árammal szembeni szilárdság (ér-ér) | 250 mA - 1 s |
| Váltakozó árammal szembeni szilárdság (ér-föld) | 10 A - 1 s |
| Áramvisszaállási idő (ér-ér) | ≤ 10 ms |
| Túlterhelés miatti kiesés üzemmód (ér-ér) | Mode 3 |
| Túlterhelés miatti kiesés üzemmód (ér-föld) | Mode 3 |
| Környezeti feltételek | |
| Védettség | IP40, gyermekvédelem |
| Környezeti hõmérséklet (üzemi) | -20 °C ... 75 °C |
| VDE követelményosztály | C2 |
| C3 | |
| Átütési távolságok és kúszóutak | |
| Szabványok/előírások | DIN VDE 0110-1 / IEC 60664-1 |
| Szabványok Információtechnikai specifikáció | |
| Szabványok/előírások | IEC 61643-1 |
| EN 61643-11 | |
| IEC 61643-21 | |
| IEC 61643-21 | |
| IEC 61643-21 | |
| Szerelési mód | Hálózati csatlakozó aljzatba dugaszolható |
| Cikkszám | 2857675 |
| Csomagolási egység | 1 Darab |
| Minimális rendelési mennyiség | 1 Darab |
| Termékkulcs | CL1423 |
| Katalógus oldalszáma | 37. (TT-2005) oldal |
| GTIN | 4017918901646 |
| Tömeg/db (csomagolással) | 150,5 g |
| Tömeg/db (csomagolás nélkül) | 150,5 g |
| Származási ország | DE |
| EU REACH SVHC | |
| REACH jelöltanyagokra hivatkozás (CAS-sz.) | Nem tartalmaz 0,1%-nál nagyobb tömegszázalékban anyagokat |
