Klemmen er beregnet til brug inden for en Inline-station. Tællerklemmen registrerer og bearbejder hurtige impulssekvenser fra sensorer. Klemmen er forsynet med en tællerindgang (source), en styringsindgang (gate) og en koblingsudgang, som frit kan parametreres. Koblingsudgangen sættes selvstændigt af klemmen. Dermed kan der opnås hurtige reaktionstider, der er uafhængige af bus og styring. Klemmen kan drives med fire forskellige driftstyper: Frekvensmåling, hændelsestælling, tidsmåling og impulsfrembringelse (pulsgenerator). Specielle engineering-tiltag og -tests gør det muligt at anvende klemmen i ekstreme omgivelser.

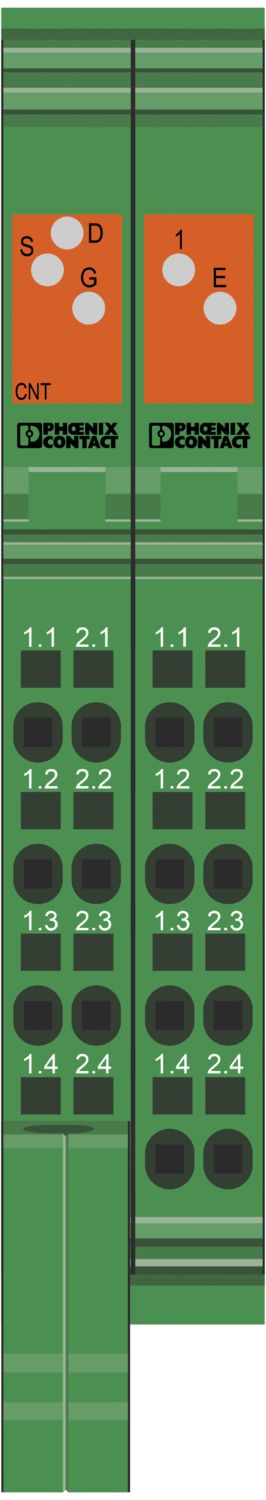

IB IL CNT-XC-PAC
-
Funktionsmodul
2702134
Inline, Funktionsklemme, Tællerindgang til 24 V-signaler: 1, Kontrolindgang til 24 V-signaler: 1, Koblingsudgang: 1, 24 V DC, 0,5 A, Extreme Conditions-variant, transmissionshastighed i lokalbussen: 500 kBit/s, kapslingsklasse: IP20, inkl. Inline-stik og mærkningsfelter
Gratis download tilgængelig.
Downloads
Produktdetaljer
| Målskitse |
|
| Bredde | 24,4 mm |
| Højde | 135 mm |
| Dybde | 71,5 mm |
| Bemærkning vedr. anvendelse | |
| Bemærkning vedr. anvendelse | Kun til industriel anvendelse |
| Inline-lokalbus | |
| Antal grænseflader | 2 |
| Tilslutningstype | Inline-datarangerer |
| Overførselshastighed | 500 kBit/s |
| Overførselsfysik | Kobber |
| Modul | |
| ID-kode (dez) | 191 |
| ID-kode (hex) | BF |
| Længdekode (hex) | 02 |
| Længdekode (dez) | 02 |
| Procesdatakanal | 32 Bit |
| Indgangsadresserum | 4 Byte |
| Udgangsadresserum | 4 Byte |
| Registerlængde | 4 Byte |
| Behov for parameterdata | 1 Byte |
| Behov for konfigurationsdata | 5 Byte |
| Tæller: | |
| Betegnelse indgang | Tællerindgang til 24 V-signaler |
| Tilslutningstype | Fjederkrafttilslutning |
| Tilslutningsteknik | 2- og 3-leder |
| Antal indgange | 1 (kun én tællerindgang er anvendelig, enten til 24 V- eller til 5-V-signaler) |
| Driftstype | Tæller, frekvens-/tidsmåling |
| Indgangsspænding | 24 V DC (Mærkespænding) |
| 30 V DC (maksimalt) | |
| Indgangsspændingsområde "0"-signal | 0 V DC ... 5 V DC |
| Indgangsspændingsområde "1"-signal | 15 V DC ... 30 V DC |
| Indgangsfrekvens | maks. 100 kHz |
| Indgangsstrøm | typ. 5 mA |
| Indgangsmodstand | ca. 5,7 kΩ |
| Tæller: | |
| Betegnelse indgang | Tællerindgang til 5 V-signaler |
| Tilslutningstype | Fjederkrafttilslutning |
| Tilslutningsteknik | 2-leder (skærmet), ekstern 5 V-forsyning |
| Antal indgange | 1 (kun én tællerindgang er anvendelig, enten til 24 V- eller til 5-V-signaler) |
| Driftstype | Tæller, frekvens-/tidsmåling |
| Indgangsspænding | 5 V DC (Mærkespænding) |
| 8 V DC (maksimalt) | |
| Indgangsspændingsområde "0"-signal | 0 V ... 1,5 V |
| Indgangsspændingsområde "1"-signal | 3,5 V ... 8 V |
| Indgangsfrekvens | maks. 100 kHz |
| Indgangsstrøm | typ. 5 mA |
| Indgangsmodstand | ca. 1,7 kΩ |
| Digital: | |
| Betegnelse udgang | Koblingsudgang |
| Tilslutningstype | Fjederkrafttilslutning |
| Tilslutningsteknik | 2-leder |
| Antal udgange | 1 |
| Beskyttelseskobling | kortslutningsbeskyttelse; ja, kortslutningssikker (automatisk genindkobling) |
| Overbelastningsbeskyttelse | |
| Udgangsspænding | 24 V DC (Mærkespænding) |
| Udgangsstrøm | maks. 0,5 A (Mærkestrøm) |
| Mærkebelastning induktiv | maks. 12 VA (1,2 H, 48 Ω) |
| Mærkebelastning lamper | maks. 12 W |
| Mærkebelastning ohmsk | maks. 12 W (48 Ω) |
| Modspændingsfasthed mod korte impulser | modspændingsfast |
| Adfærd ved ohmsk belastning | Auto-genstart efter fjernelse af overbelastning |
| Adfærd ved induktiv overbelastning | Udgang kan blive ødelagt |
| Adfærd ved overbelastning af lamper | Auto-genstart efter fjernelse af overbelastning |
| Overstrømsfrakobling | min. 0,7 A |
| Produkttype | I/O-komponenter |
| Produktfamilie | Inline |
| Konstruktion | modulær |
| Leveringsomfang | inkl. Inline-stik og mærkningsfelter |
| Driftstype | Procesdatadrift med 2 ord |
| Særlige egenskaber | Extreme Conditions-variant |
| Diagnose-meddelelser | Kortslutning af sensorforsyning |
| Overbelastning af sensorforsyning |
| Potentialer: Forsyning af logik (UL) | |
| Forsyningsspænding | 7,5 V DC (Over potentialrangerer) |
| Strømforbrug | maks. 50 mA |
| typ. 40 mA | |
| Effektoptagelse | maks. 0,375 W (Ved UL) |
| Potentialer: Forsyning af segmentkredsen (US) | |
| Forsyningsspænding | 24 V DC (Over potentialrangerer) |
| Strømforbrug | maks. 1 A |
| min. 0 A (uden tilsluttet periferi) | |
| Forsyning: | |
| Betegnelse | Sensorforsyning |
| Forsyningsspænding | 24 V DC (dannes af segmentforsyningen US ) |
| Galvanisk adskillelse/isolering af spændingsområder | |
| Prøvespænding: 7,5 V-forsyning (buslogik)/24 V-forsyning (periferi) | 500 V AC, 50 Hz, 1 min |
| Prøvespænding: 7,5 V-forsyning (buslogik) / funktionsjord | 500 V AC, 50 Hz, 1 min |
| Prøvespænding: 24 V-forsyning (periferi) / funktionsjord | 500 V AC, 50 Hz, 1 min |
| Tilslutningsteknik | |
| Betegnelse tilslutning | Inline-tilslutningsstik |
| Ledningstilslutning | |
| Tilslutningstype | Fjederkrafttilslutning |
| Ledertværsnit stiv | 0,08 mm² ... 1,5 mm² |
| Ledertværsnit fleksibelt | 0,08 mm² ... 1,5 mm² |
| Ledertværsnit AWG | 28 ... 16 |
| Afisoleringslængde | 8 mm |
| Inline-tilslutningsstik | |
| Tilslutningstype | Fjederkrafttilslutning |
| Ledertværsnit stiv | 0,08 mm² ... 1,5 mm² |
| Ledertværsnit fleksibelt | 0,08 mm² ... 1,5 mm² |
| Ledertværsnit AWG | 28 ... 16 |
| Afisoleringslængde | 8 mm |
| Omgivelser | |
| Omgivelsestemperatur (drift) | -25 °C ... 55 °C (Standard) |
| -40 °C ... 70 °C (Udvidet, se kapitlet "Testet med succes: Anvendelse under ekstreme miljøbetingelser" på databladet.) | |
| Kapslingsklasse | IP20 |
| Lufttryk (drift) | 70 kPa ... 106 kPa (op til 3000 m DNN) |
| Lufttryk (lagring/transport) | 70 kPa ... 106 kPa (op til 3000 m DNN) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Relativ luftfugtighed (drift) | 10 % ... 95 % (ingen kondensering) |
| Omgivelsestemperatur (lagring/transport) | 10 % ... 95 % (ingen kondensering) |
| Kapslingsklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Monteringstype | Bæreskinnemontering |
Dine fordele
1 tælleindgang
1 kontrolindgang
1 koblingsudgang, der kan parametreres frit
Fire driftstyper: Funktionstælling, tids- eller tilstandsstyret frekvensmåling, tidsmåling (periode- eller impulsvarighed) og pulsgenerator
Forarbejdning af 5 V- eller 24 V-signaler
Indgangsfrekvens op til 100 kHz
16 bit-tælleværdi ved tidsmåling
24 bit-tælleværdi ved funktionstælling og frekvensmåling
Kan anvendes under ekstreme omgivelsesbetingelser
Udvidet temperaturområde -40 °C ... +70 °C (se kapitlet "Testet med succes: Anvendelse under ekstreme miljøbetingelser" i databladet)
Lakerede printkort
