HC-B 10-TMS-100/O1STM40S-STA
-
Hus
1410903

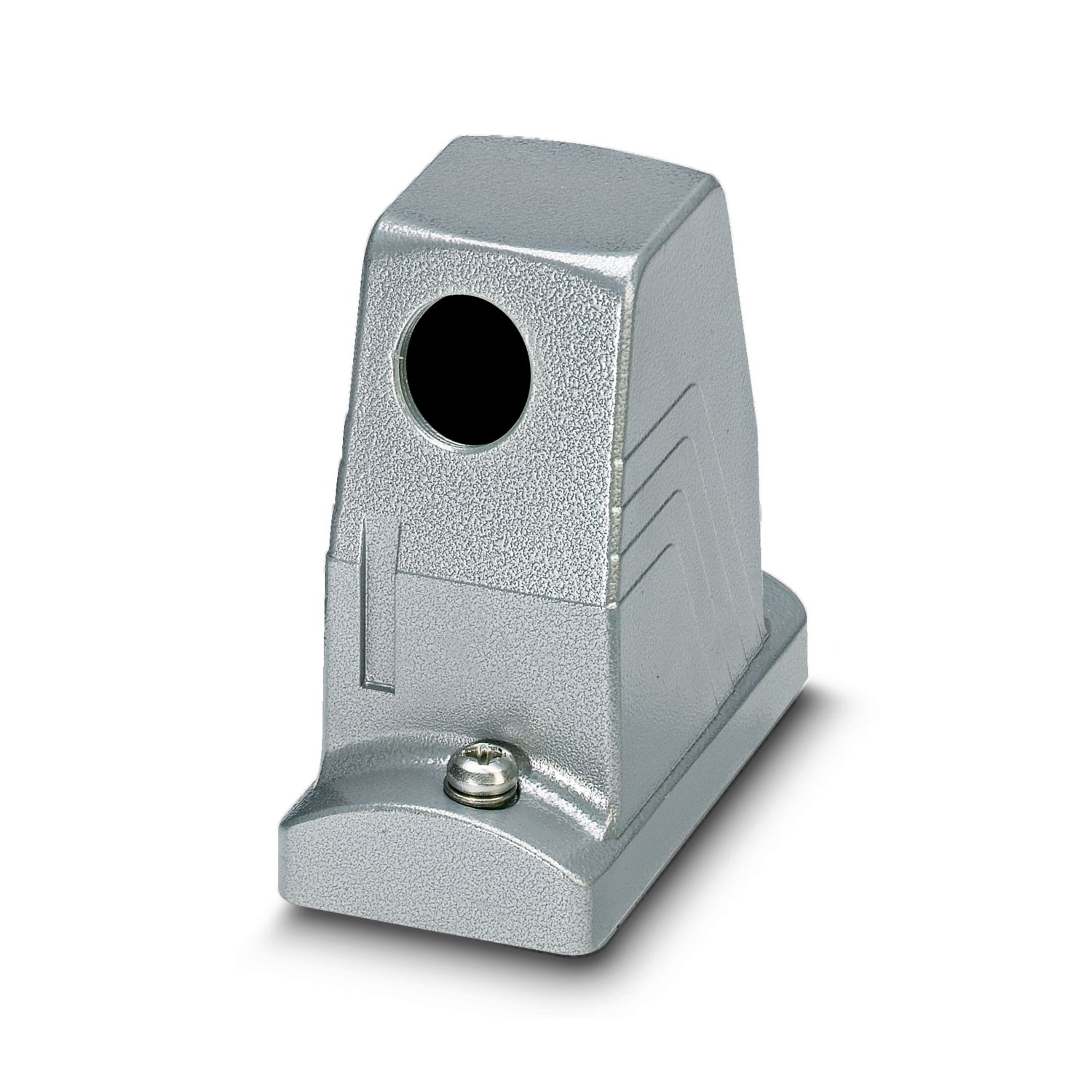

HEAVYCON ADVANCE EMV, standardmæssigt pulverlakeret, stikhus B10, med skrueaflåsning, højde: 100 mm, med gevind 1 x M40, ledningsafgang i siden
Produktdetaljer
| Generelt | Til kontaktindsatse HC-B10, BB18, DD42, M, K8/24 |
| Produkttype | Hus med skrueaflåsning |
| Hustype | Stikhuse |
| Konstruktion | B10 |
| Antal kabelafgange | 1 |
| Forskruningstype | 1x M40 |
| Fastgørelsesskruer | M6 |
| Kabelafgang | fra siden |
| Pg-forskruning | uden |
| Tilspændingsmoment | 3 Nm (Låseskrue) |
| Målskitse |
|
| Bredde | 57 mm |
| Højde | 100 mm |
| Længde | 105 mm |
| Indbygningsmål | |
| Bredde montageudskæring | 35 mm |
| Længde montageudskæring | 65 mm |
| Materiale pakning | NBR |
| Materiale hus | Trykstøbt aluminium |
| Materiale husoverflade | Pulverlakeret, grå |
| Materiale låsebøjle | Rustfrit stål |
| Omgivelser | |
| Kapslingsklasse | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69 | |
| Kapslingsklasse (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Omgivelsestemperatur (drift) | -40 °C ... 125 °C |
| Mekaniske data | |
| Forskruningstype | 1x M40 |
| Monteringsvejledning | For at opretholde beskyttelseslederkontaktens funktion også ved skrå indstikning skal begge montageflanger have tilstrækkelig elektrisk kontakt med metalmontagevæggen. |
| ,5 ligeTilspændingsmoment for låseskrue 3 Nm. | |
| Fastgørelsesskruer | M6 |
