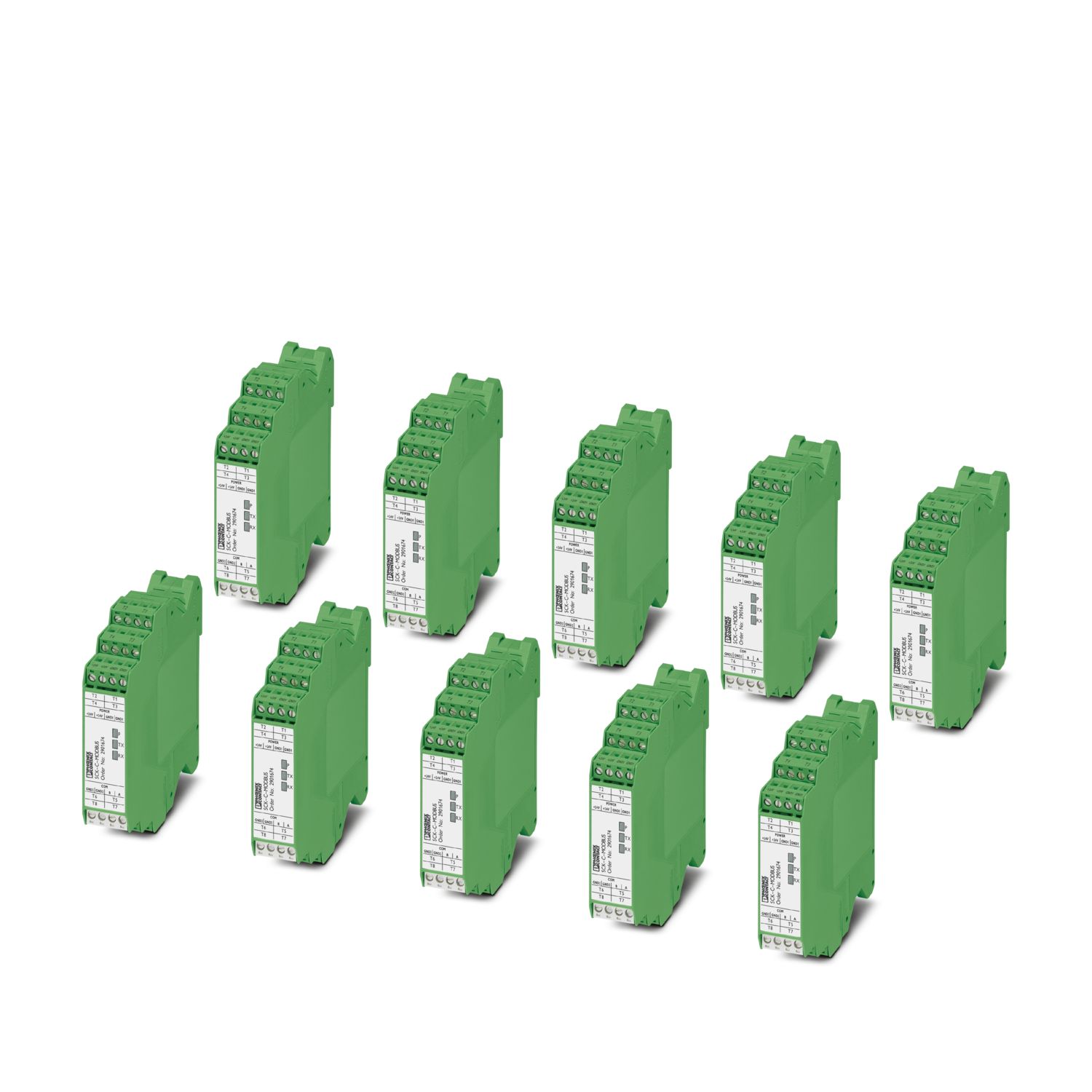

SCK-C-MODBUS-10PCS - PV-strengovervågningsmodul

1084335

SCK-kommunikationsmodul til registrering af op til 8 x SCK-målemoduler, RS-485 Modbus/RTU udgang. Produktet forberedes med henblik på Cyber Resilience Act (CRA).

Produktdetaljer

Sæt består af

Produkttype	Gateways/Proxies
Produktfamilie	SOLARCHECK
Isoleringsegenskaber
Forureningsgrad	2

Maks. tabseffekt ved mærkebetingelse	0,65 W
Beskyttelseskobling	Overspændingsbeskyttelse; 33 V-suppressordiode
Forsyning
Forsyningsmærkespænding	24 V DC -10 % ... +25 %
Forsyningsspændingsområde	21,6 V DC ... 30 V DC
Strømforbrug maksimal	800 mA
Indre strømforbrug	22 mA (typisk)
	45 mA (maksimalt)
Effektoptagelse	580 mW (24 V DC)

Tilslutningstype	Skruetilslutning
Ledertværsnit stiv	0,2 mm² ... 2,5 mm²
Ledertværsnit fleksibelt	0,2 mm² ... 2,5 mm²
Ledertværsnit AWG	24 ... 12
Tilspændingsmoment	0,5 Nm ... 0,6 Nm

Data: Modbus/RTU
Seriel overførselsrate	9,6/ 14,4/ 19,2/ 38,4 kbit/s
Tilslutningstype	Skrueklemme
Tilslutningsteknik	2- og 3-leder
Transmissionslængde	≤ 1200 m
Afslutningsmodstand	180 Ω (Ikke indeholdt i leveringen)
Understøttede protokoller	Modbus/RTU
Data: Datagrænseflade til måle- eller suppleringsmodul
Understøttede protokoller	proprietær

Bredde	22,5 mm
Højde	102 mm
Dybde	106 mm

Omgivelser
Kapslingsklasse	IP20
Omgivelsestemperatur (drift)	-20 °C ... 70 °C
Omgivelsestemperatur (lagring/transport)	-40 °C ... 85 °C
Højde	≤ 2000 m
Relativ luftfugtighed (drift)	≤ 95 % (ingen kondensering)

CE
Certifikat	CE-konform
UL, USA
Mærkning	1741 Recognized
UL, USA / Canada
Mærkning	508 Listed

EMC, elektromagnetisk kompatibilitet (forligelighed):	Konform med EMC-direktiv
Lavspændingsdirektiv	Konform med NS-direktiv
Støjimmunitet	EN 61000-6-2
Bemærk	I forbindelse med støjpåvirknngen kan der forekomme mindre afvigelser.
Støjemission
Standarder	EN 61000-6-4

Standarder	EN 61010-1
	EN 61010-2-30

Monteringstype	Bæreskinne: 35 mm
	Bæreskinnemontering
Monteringsvejledning	Vandret eller lodret
Monteringsposition	vilkårlig

Varedata

Varenummer	1084335
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	CMMD33
Produktnøgle	CMMD33
GTIN	4055626822556
Vægt pr. stk. (inkl. indpakning)	1.585,5 g
Vægt pr. stk. (ekskl. indpakning)	1.585,5 g
Toldtarifnummer	85176200
Oprindelsesland	DE

Klassifikationer

Godkendelser

Environmental product compliance

Kompatible produkter

Dine fordele

Digitalindgang til overvågning af fjernmeldekontakter på overspændingsbeskyttelsesmoduler

Intern temperaturovervågning af målemodul

Forsyning af målemoduler over kommunikationsmodulet

ECLASS-13.0	27242608
ECLASS-15.0	27242608

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Lead\|7439-92-1 (CAS-No.: Ikke relevant)
SCIP	ae98659e-7e0b-4b8b-bea6-3fe7f22b340b
