cULus认证
认证ID: E60425-20150613| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 150 V | 8 A | |||
| 使用组 F | ||||
| 40 V | 8 A | |||
HSCH 1,5-3U/18 THR 9005
-
PCB插座
2203408
PCB插座， 额定横截面: 1.5 mm2， 颜色: 黑色， 额定电流: 8 A， 额定电压(III/2): 160 V， 触点表面: Sn， 触点类型: 针式插头， 电位数: 18， 行数: 2， 位数: 18， 连接量: 18， 产品系列: HSCH 1,5/..-G-THR， 针距: 3.45 mm， 安装: THR 焊接， 针脚排列: 直线排列， 焊针[P]: 2.3 mm， 每个电势的焊针数量: 1， 插拔系统: HSC 1,5， 针式连接器样式对齐: 标准， 互锁: 不带， 安装方式: 不带， 包装类型: 宽56 mm的卷带包装
该产品需搭配其他产品才可正常运行。
必选附件
产品详情
| 产品类型 | PCB插座 |
| 产品系列 | HSCH 1,5/..-G-THR |
| 类型 | 适于通孔再流焊的元件 |
| 位数 | 18 |
| 针距 | 3.45 mm |
| 连接量 | 18 |
| 行数 | 2 |
| 电位数目 | 18 |
| 针脚排列 | 直线排列 |
| 每个电位的焊针 | 1 |
| 特性 | |
| 额定电流IN | 8 A |
| 额定电压 UN | 160 V |
| 接触电阻 | 1.8 mΩ |
| 额定电压(III/3) | 40 V |
| 额定电涌电压(III/3) | 2.5 kV |
| 额定电压(III/2) | 160 V |
| 额定电涌电压(III/2) | 2.5 kV |
| 额定电压 (II/2) | 160 V |
| 额定电涌电压(II/2) | 2.5 kV |
| 安装类型 | THR 焊接 |
| 针脚排列 | 直线排列 |
| 工艺说明 | |
| 过程 | 回流/波峰焊 |
| 潮敏级别 | MSL 1 |
| 分类温度 Tc | 260 °C |
| 回流焊焊接周期 | 3 |
| 材料数据 - 联系方法 | |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 镀锡 |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 黑色 (9005) |
| 绝缘材料 | LCP |
| 绝缘材料组 | IIIb |
| CTI符合IEC 60112 | 150 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 组装说明 | 请参阅下载区内的应用说明。 |
| 安全注意事项 | |
| 安全注意事项 | 警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。 |
| • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。 | |
| • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。 | |
| • 该产品是需安装于壳体内的未密封插头。 | |
| • 仅在完全插入连接器后才能操作此连接器。 | |

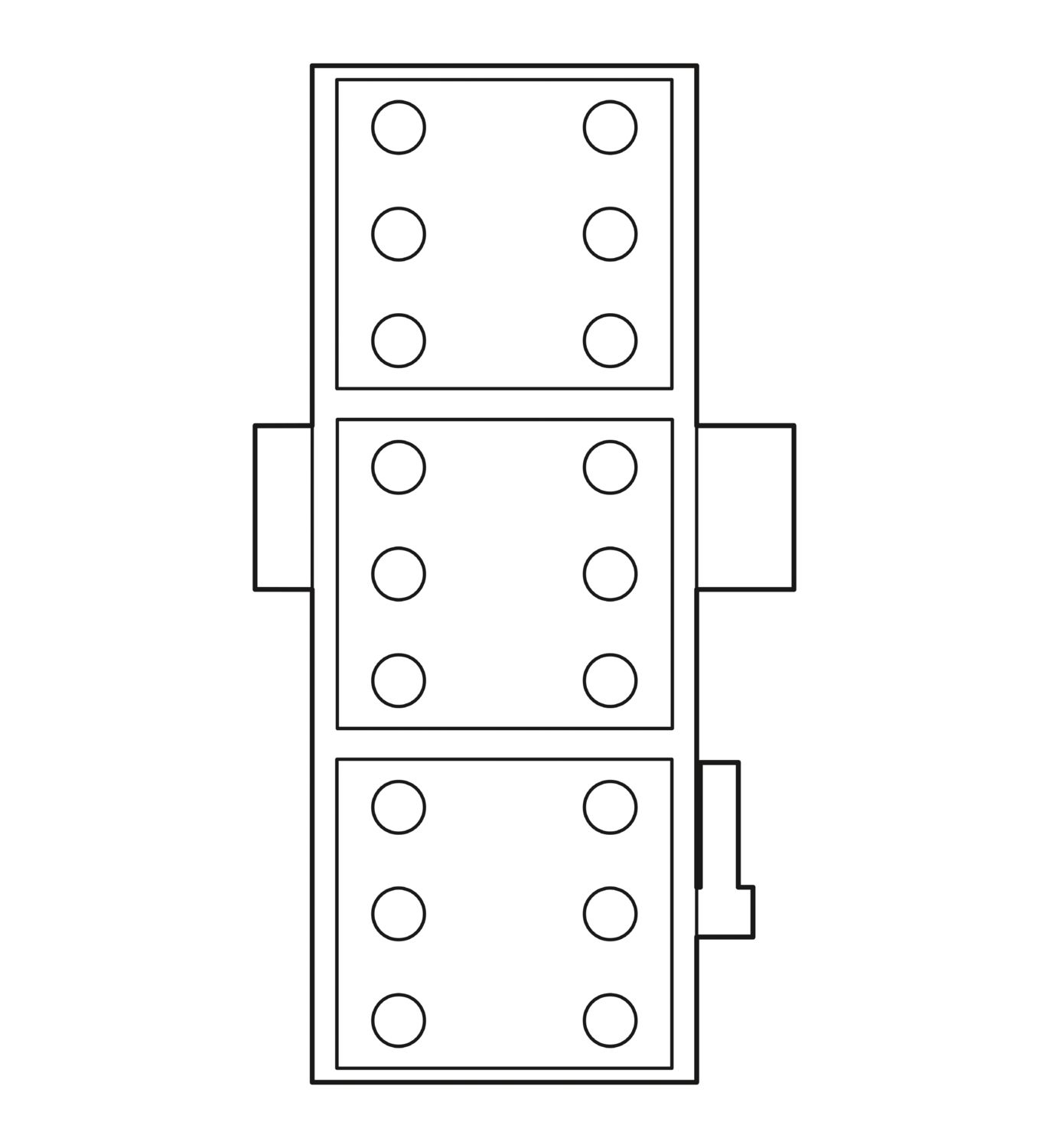

| 尺寸图 |
|
| 针距 | 3.45 mm |
| 宽度 [w] | 17.45 mm |
| 高度[h] | 32.8 mm |
| 长度[l] | 16.4 mm |
| 焊针长度[P] | 2.3 mm |
| 引脚尺寸 | 0.8 x 0.8 mm |
| PCB设计 | |
| 引脚间距 | 5.30 mm |
| 孔径 | 1.2 mm |
| 外观检查 | |
| 规格 | IEC 60512-1-1:2002-02 |
| 结果 | 已通过测试 |
| 尺寸检查 | |
| 规格 | IEC 60512-1-2:2002-02 |
| 结果 | 已通过测试 |
| 抗擦抹性 | |
| 规格 | IEC 60068-2-70:1995-12 |
| 结果 | 已通过测试 |
| 极性保护和编码 | |
| 规格 | IEC 60512-13-5:2006-02 |
| 结果 | 已通过测试 |
| 插芯中的触点底座 | |
| 规格 | IEC 60512-15-1:2008-05 |
| 插芯触点支架 要求 >20 N |
已通过测试 |
| 插入/拔出力 | |
| 结果 | 已通过测试 |
| 周期数 | 25 |
| 每个接线位的插入强度约 | 5 N |
| 每个接线位的拔出强度约 | 3 N |
| 温度测试 | 测试组C | |
| 规格 | IEC 60512-5-1:2002-02 |
| 已测芯数 | 48 |
| 绝缘电阻 | |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | > 3,5 GΩ |
| 电气间隙和爬电距离 | | |
| 规格 | IEC 60664-1:2007-04 |
| 绝缘材料组 | IIIb |
| 比较跟踪指标（IEC 60112） | CTI 150 |
| 额定绝缘电压 (III/3) | 40 V |
| 额定电涌电压 (III/3) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 1.5 mm |
| 最小爬电距离(III/3) | 1.8 mm |
| 额定绝缘电压 (III/2) | 160 V |
| 额定电涌电压(III/2) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 1.5 mm |
| 最小爬电距离(II/2) | 1.6 mm |
| 额定绝缘电压 (II/2) | 160 V |
| 额定过电压 (II/2) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 1.5 mm |
| 最小爬电距离(II/2) | 1.6 mm |
| 振动测试 | |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 耐久性测试 | |
| 规格 | IEC 60512-9-1:2010-03 |
| 海平面脉冲耐受电压 | 2.95 kV |
| 体积电阻 R1 | 1.8 mΩ |
| 体积电阻 R2 | 2 mΩ |
| 插入／拔出周期 | 25 |
| 绝缘电阻，相邻接线位 | > 1,9 TΩ |
| 气候测试 | |
| 规格 | ISO 6988:1985-02 |
| 腐蚀应力 | 0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期 |
| 热应力 | 100 °C/168 h |
| 大功率频率耐受电压 | 1.39 kV |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 105 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 55 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 100 °C |
| 尺寸图 |
|
| 包装类型 | 宽56 mm的卷带包装 |
| [W] 编带宽度 | 56 mm |
| [W2] 线圈总尺寸 | 62.4 mm |
| [A] 线圈直径 | 330 mm |
| 外包装类型 | 透明包装袋 |
优势
适用于采用免工具、省时的插拔式接口的正面连接插头
适用于回流焊工艺
所有插座支持各种编码条
提供适用于自动拾取组装工艺的盘卷式包装
