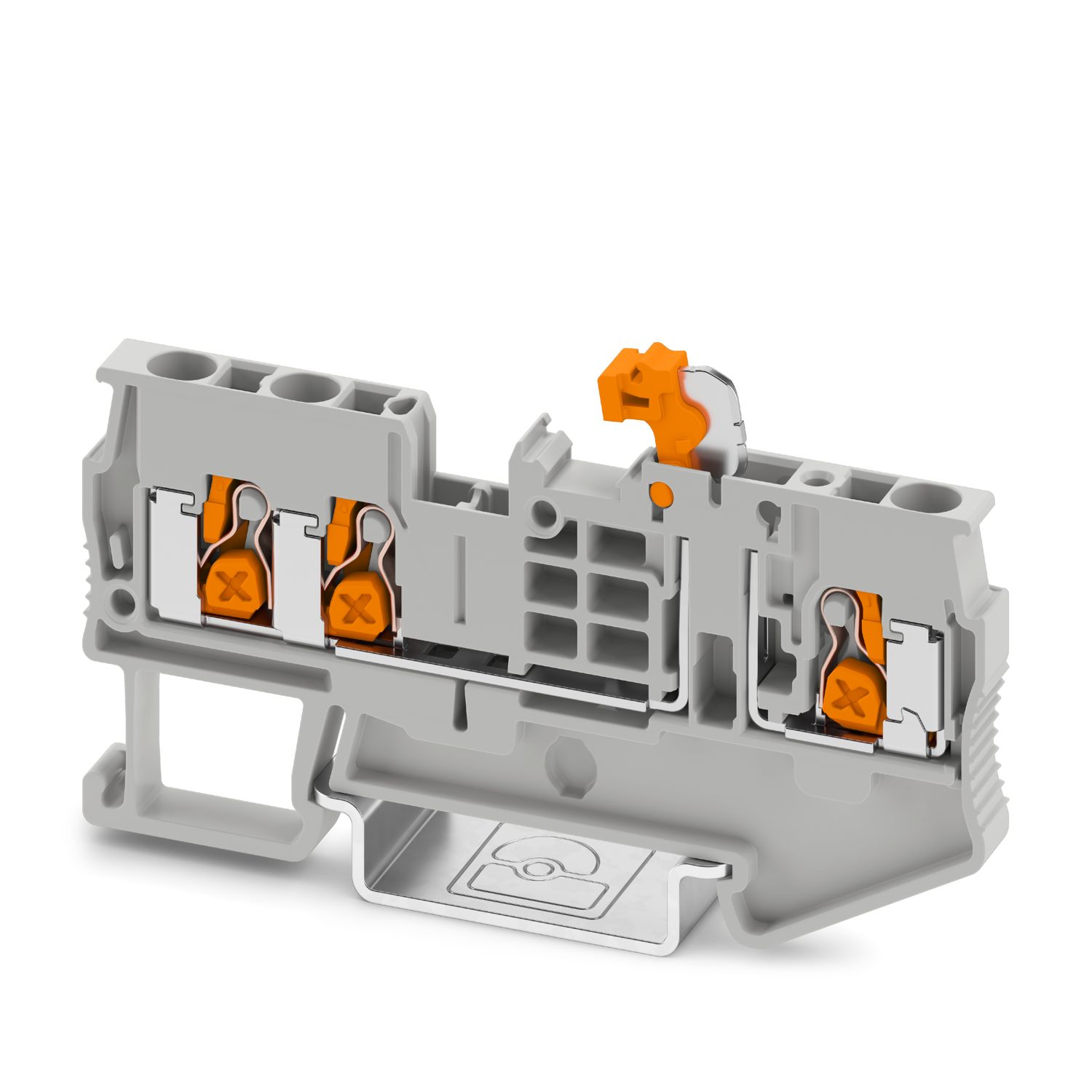

XT 2,5-TWIN-MT - 刀闸分断接线端子

1462720

刀闸分断接线端子，标称工作电压: 500 V，额定电流: 20 A，接线方式: Push-X连接，额定接线容量: 2.5 mm²，接线容量： 0.5 mm² - 4 mm²，安装: NS 35/7,5， NS 35/15，颜色: 灰色

产品详情

产品类型	分断接线端子
位数	1
连接量	3
行数	1
电位	1
绝缘特性
过电压类别	III
污染等级	3

额定浪涌电压	6 kV
额定条件下的最大功耗	0.77 W

每层的连接数量	3
额定横截面	2.5 mm²
剥线长度	10 mm ... 12 mm
塞规	A3
连接符合标准	IEC 60947-7-1
刚性导线横截面	0.5 mm² ... 4 mm²
横截面 AWG	20 ... 12 (按IEC标准修订)
柔性导线横截面	0.75 mm² ... 4 mm²
导线横截面，柔性[AWG]	18 ... 12 (按IEC标准修订)
柔性导线横截面（套管不带塑料绝缘管）	0.5 mm² ... 2.5 mm²
柔性导线横截面（带塑料绝缘管的套管）	0.5 mm² ... 2.5 mm²
标称电流	20 A
最大负载电流	20 A (具有4 mm²导线横截面，刚性)
额定电压	500 V
额定横截面	2.5 mm²

宽度	5.2 mm
高度	73.7 mm
深度	36.9 mm
NS 35/7,5深度	38.4 mm
NS 35/15深度	45.9 mm

颜色	灰色 (RAL 7042)
阻燃等级，符合UL 94	V0
绝缘材料组	I
绝缘材料	PA
低温下的静态绝缘材料应用	-60 °C
绝缘材料相对温度指数（电气，UL 746 B）	130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24	HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通过
烟雾比光密度NFPA 130 (ASTM E 662)	通过
烟气毒性NFPA 130 (SMP 800C)	通过

电涌电压测试
结果	已通过测试
温升测试
温度上升要求测试	温度上升 ≤ 45 K
结果	已通过测试
短时耐受电流 2.5 mm²	0.3 kA
结果	已通过测试
工频耐受电压
测试电压设定值	1.89 kV
结果	已通过测试

机械参数
开口式侧板	是

机械强度
结果	已通过测试
载体上的附件
DIN导轨/固定支点	NS 35
结果	已通过测试
导线损坏和松动测试
旋转速度	9 rpm
rpm	135
导线横截面／重量	0.34 mm²/0.3 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
结果	已通过测试

老化
温度循环	192
结果	已通过测试
针焰测试
暴露时间	30 s
结果	已通过测试
振荡/宽频带噪音
规格	DIN EN 50155 (VDE 0115-200):2022-06
频谱	2类，B级使用寿命测试，在转向架上进行
频率	f₁ = 5 Hz 到 f₂ = 250 Hz
ASD等级	6.12 (m/s²)²/Hz
加速度	3.12g
每轴的测试周期	5 h
测试方向	X-, Y- 与 Z-轴
冲击
规格	DIN EN 50155 (VDE 0115-200):2022-06
脉冲波形	半正弦
加速度	30g
电击时间	18 毫秒
每个方向的电击次数	3
测试方向	X-, Y- 与 Z-轴（正向与负向）
环境条件
环境温度（运行）	-60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)
环境温度（存放/运输）	-25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C)
环境温度（组装）	-5 °C ... 70 °C
环境温度（执行）	-5 °C ... 70 °C
允许湿度（运行）	20 % ... 90 %
允许湿度（存放/运输）	30 % ... 70 %

连接符合标准	IEC 60947-7-1

安装类型	NS 35/7,5
	NS 35/15

商业数据

订货号	1462720
包装单位	50 pc
最小订货量	50 pc
销售关键代码	BE2531
产品关键代码	BE2531
GTIN	4063151853938
单件重量（含包装）	10.33 g
单件重量（不含包装）	10.33 g
原产地	CN

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
使用组 B
	300 V	20 A	20 - 12
使用组 C
	300 V	20 A	20 - 12
使用组 D
	600 V	5 A	20 - 12

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
使用组 B
	300 V	20 A	20 - 12
使用组 C
	300 V	20 A	20 - 12
使用组 F
	500 V	20 A	20 - 12
使用组 D
	600 V	5 A	20 - 12

产品环境合规性

适配产品

附件

优势

紧凑设计和正面接线使得可在密闭空间内进行接线

除了双功能轴内的测试机构，所有的端子都提供一个额外的测试连接

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%
