HC-M-02-MOD-ST
-
Kontak ara parça modülü
1679346

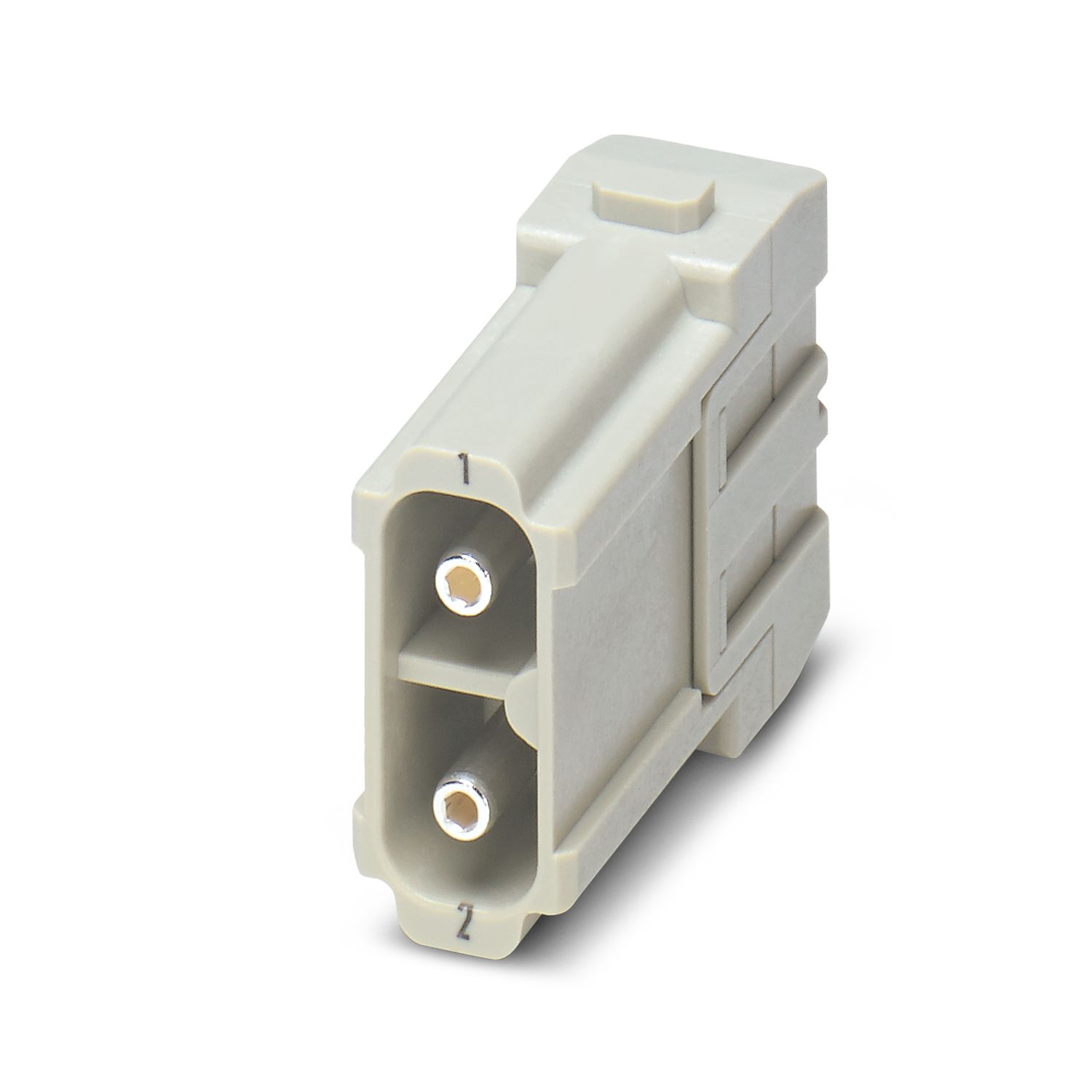

HEAVYCON kontak ara parça modülü, erkek, 2 kutuplu, eksenel vidalı bağlantı
Ürün Ayrıntıları
| Genel | HEAVYCON HC-B6 ile B48 arasındaki muhafaza tipleri için, HC-M-MHR... menteşeli tespit çerçevesi gereklidir. |
| Montaj açıklaması | - İletken bağlantıları 2 mm Alyen anahtarı ile yapılır. - Muhafaza yüksekliği ≥ 52 mm. - Eksenel vida bağlantısı yalnız çok damarlı iletkenler içindir. - Geçmeli bağlantılar sadece yüksüz/gerilimsiz olarak kullanılabilir. |
| Eksenel bağlantı yöntemiyle ilgili bilgi: Yalnız çok telli kablolar için. Belirtilen kablo kesitleri kullanılan kablonun geometrik kesitini ifade eder. Kullanmadan önce nominal kesitten çok farklı olan geometrik kesitli kabloların kullanımı kontrol edilmelidir. Eksenel vida yönteminin bağlantı alanı ince telli kablolar için VDE 0295 sınıf 5'e göre tasarlanmıştır. Farklı kablo yapıları (ör: sınıf 6 kablolar) kullanmadan önce kontrol edilmelidir. Bağlantı Bağlamadan önce yuvarlak vidanın tamamen arkaya doğru çevrilmiş olduğu kontrol edilmelidir (bölme açık). Kablolar bükülmemelidir. Kablo damarları kontak bölmesinin sonuna kadar itilmelidir (izolasyon kontağa temas edene kadar). Damarları konumlayın ve sıkmak için somun anahtarı kullanın. Tekrar bağlantı yapılmadan önce kullanılmış kablo damarının ucu kesilmelidir. Bağlantı vidası tellerin kopmasını önlemek için sadece bir kez sıkılmalıdır. Kontağa zarar vermemek için damar / kablo bağlantı noktasından yeterli mesafede mekanik olarak engellenmelidir (örneğin plaka deliği kullanarak). DIN VDE 0100-520:2003-06 bunun doğru şekilde nasıl yapılacağı bilgisini verir. |
|
| Altıgen soket | SW 2 |
| Ürün tipi | Modüler kontak ara parçası |
| Seri | HC-M-02 |
| Uygulama | Güç |
| Kutup sayısı | 2 |
| Bağlantı profili | 2 |
| Kontak numaralama | 1 - 2 |
| Modül slot sayısı | 1 |
| İzolasyon karakteristikleri | |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 3 |
| Bağlantı teknolojisi | |
| Bağlantı teknolojisi | Eksenel vidalı bağlantı |
| Standarda uygun bağlantı | IEC / EN |
| İletken bağlantısı | |
| İletken kesiti | 2,5 mm² ... 8 mm² (Kesit belirtimleri ile, kullanılan kablonun geometrik kesiti kastedilmektedir) |
| Bağlantı kesit alanı AWG | 12 ... 10 |
| Sıkma torku | 1,5 Nm (2,5 mm² ... 4 mm²) |
| 2 Nm (6 ... 8 mm²) | |
| Herbir kablonun soyma mesafesi | 8 mm +1 mm (6 mm² için) |
| 5 mm +1 mm (2.5 mm² ... 4 mm² için) | |
| 11 mm +1 mm (8 mm² için) | |
| Boyutlu çizim |
|
| Genişlik | 34,2 mm |
| Yükseklik | 41,8 mm |
| Uzunluk | 14,6 mm |
| Nominal gerilim (III/3) | 1000 V |
| Nominal darbe gerilimi | 8 kV |
| Nominal akım | 40 A |
| Mekanik veriler | |
| Takma/çekme çevrimleri | ≥ 500 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| Kontak malzemesi | Bakır alaşımı |
| Kontak yüzey malzemesi | Ag |
| Kontak taşıyıcı malzemesi | PC |
| Ortam koşulları | |
| Ortam sıcaklığı (çalışma) | -40 °C ... 125 °C |
