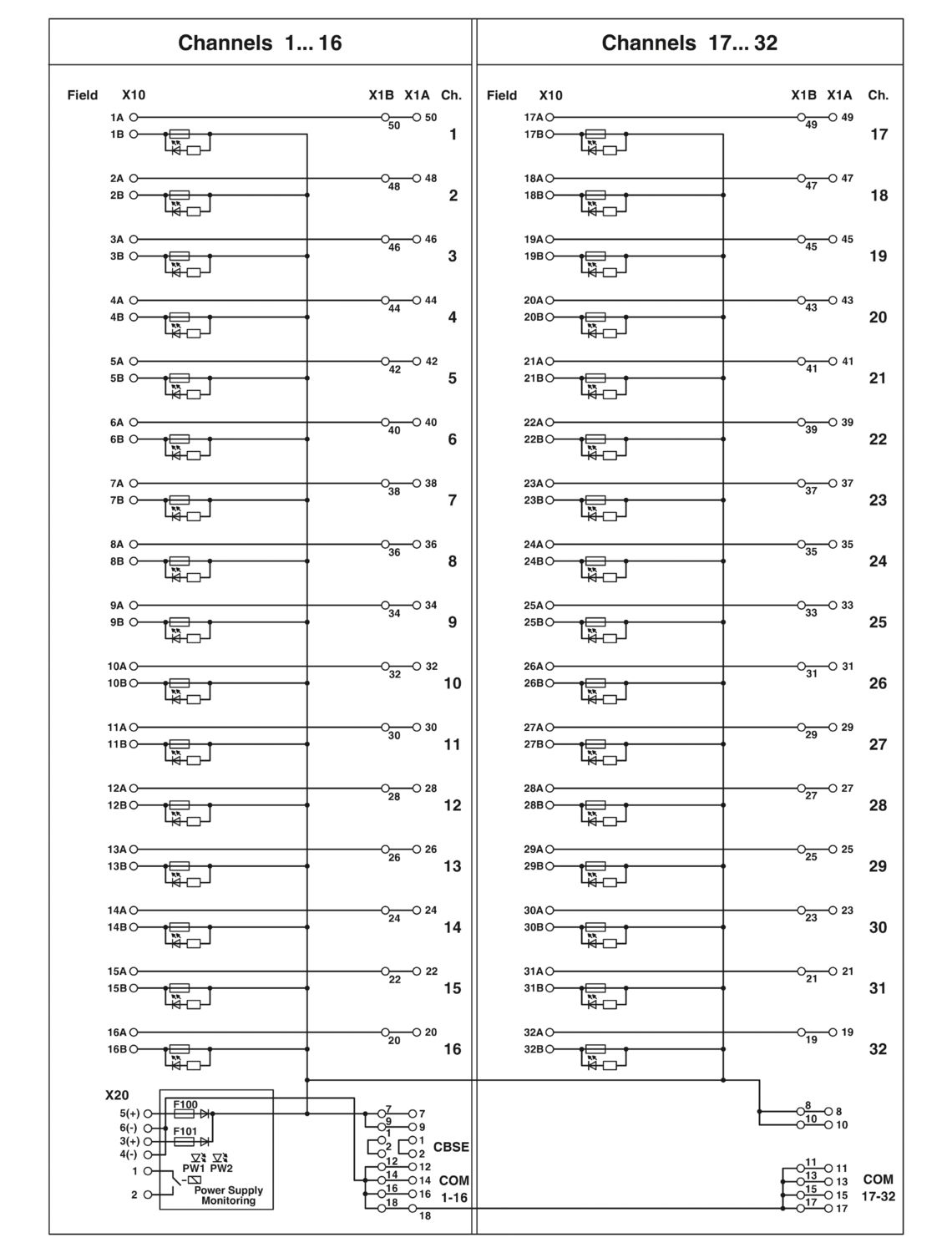

Kablo koruması için bir sigortaya (5 x 20) ve her kanalda sigorta arıza göstergesine (LED) sahip Yokogawa ADV 151, ADV 161, ADV 551 ve ADV 561 I/O modülleri için sonlandırma devresi. Yedek sistem bağlantısı.
Ürün Ayrıntıları
Ürün tipi
Arabirim modülü
Kanal sayısı
32
Çalışma modu
100% çalışma faktörü
İzolasyon karakteristikleri
İzolasyon
İşlevsel izolasyon
Aşırı gerilim kategorisi
II
Kirlilik sınıfı
2
Nominal gerilim UN
24 V DC
19,2 V DC ... 26,4 V DC
Branş başına maks. akım taşıma kapasitesi
100 mA (Zayıflamayı dikkate alın)
Tüm branşların maks. toplam akımı

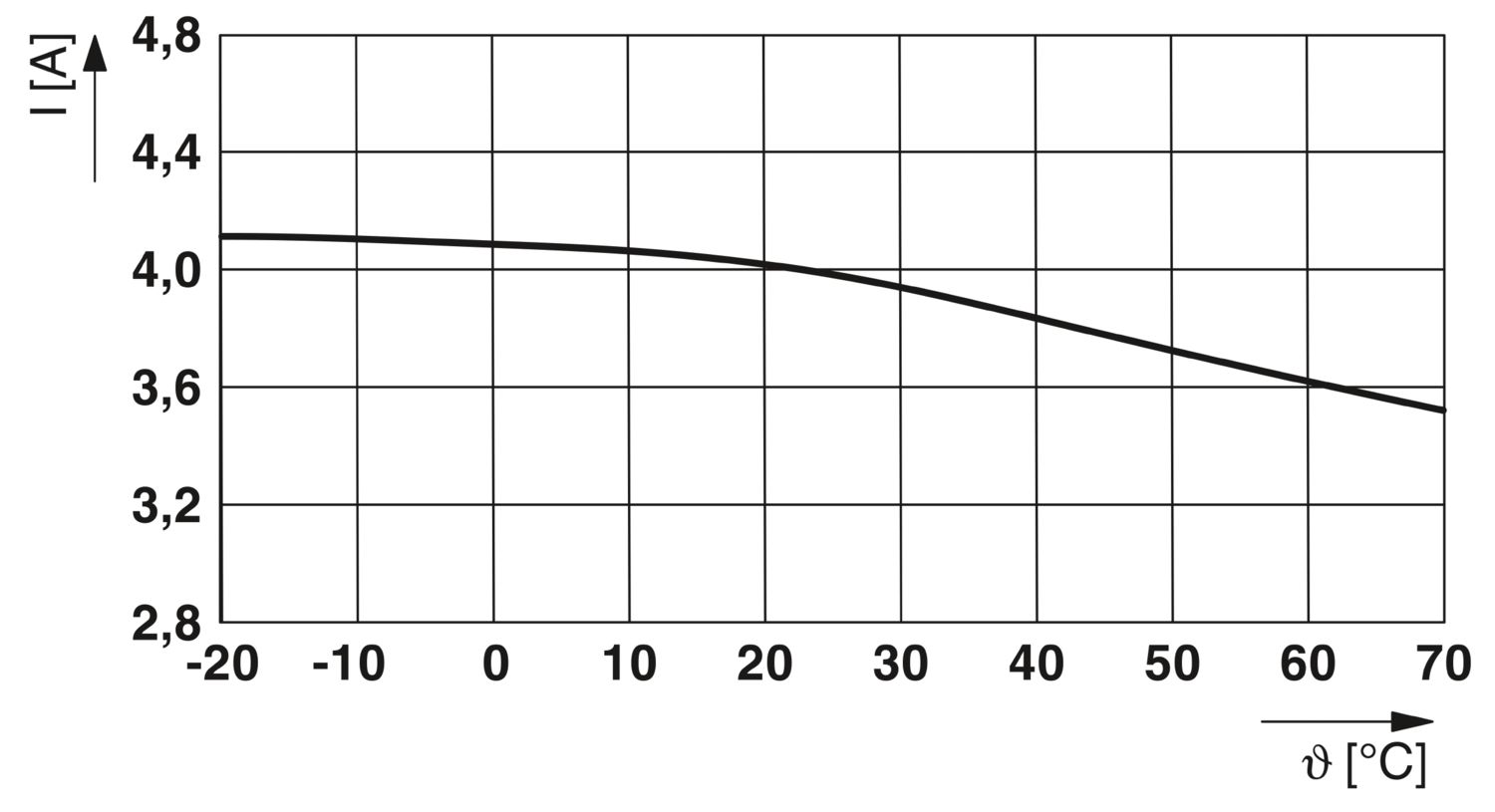

4 A (Zayıflamayı dikkate alın)
Nominal izolasyon gerilimi
50 V DC
Nominal darbe gerilimi
0,5 kV
Desteklenen kontrolör YOKOGAWA CS3000 CentumVP
Uygun I/O kartı
ADV151
ADV161
ADV551
ADV561
Desteklenen kontrolör YOKOGAWA STARDOM
Uygun I/O kartı
NFDV151
NFDV161
NFDV551
NFDV561
Kontak tipi
1 N/A kontak
Şalter kontağı tipi
Çift kontak
Kontak malzemesi
AgNi, 5 µm sert altın kaplama
Maksimum anahtarlama gerilimi
< 25 V AC
48 V DC
Sürekli sınır akımı
1 A
Min. anahtarlama akımı
1 mA
Kesme seviyesi (omik yük) maks.
24 W (24 V DC)
48 W (48 V DC)
25 VA (25 V AC)
Mekanik çalışma ömrü
yaklaşık 2x 107 çevrim
Saha seviyesi
Bağlantı yöntemi
Yaylı bağlantı
İletken kesiti, tek telli
0,2 m² ... 4 mm²
İletken kesiti, çok damarlı
0,2 mm² ... 2,5 mm²
Kablo kesiti AWG
24 ... 12
Kontrol seviyesi
Bağlantı yöntemi
Yokogawa, KS compatible
Bağlantı sayısı
2
Kutup sayısı
50
Not
Kullanılabilir sistem kabloları: Phoenix Contact YUC50, Yokogawa AKB331
Sıkma torku
0,5 Nm
Durum göstergesi
LED (kırmızı)
Durum göstergesi mevcut
evet, sigorta arızalanırsa
Çalışma gerilimi göstergesi
Yeşil LED

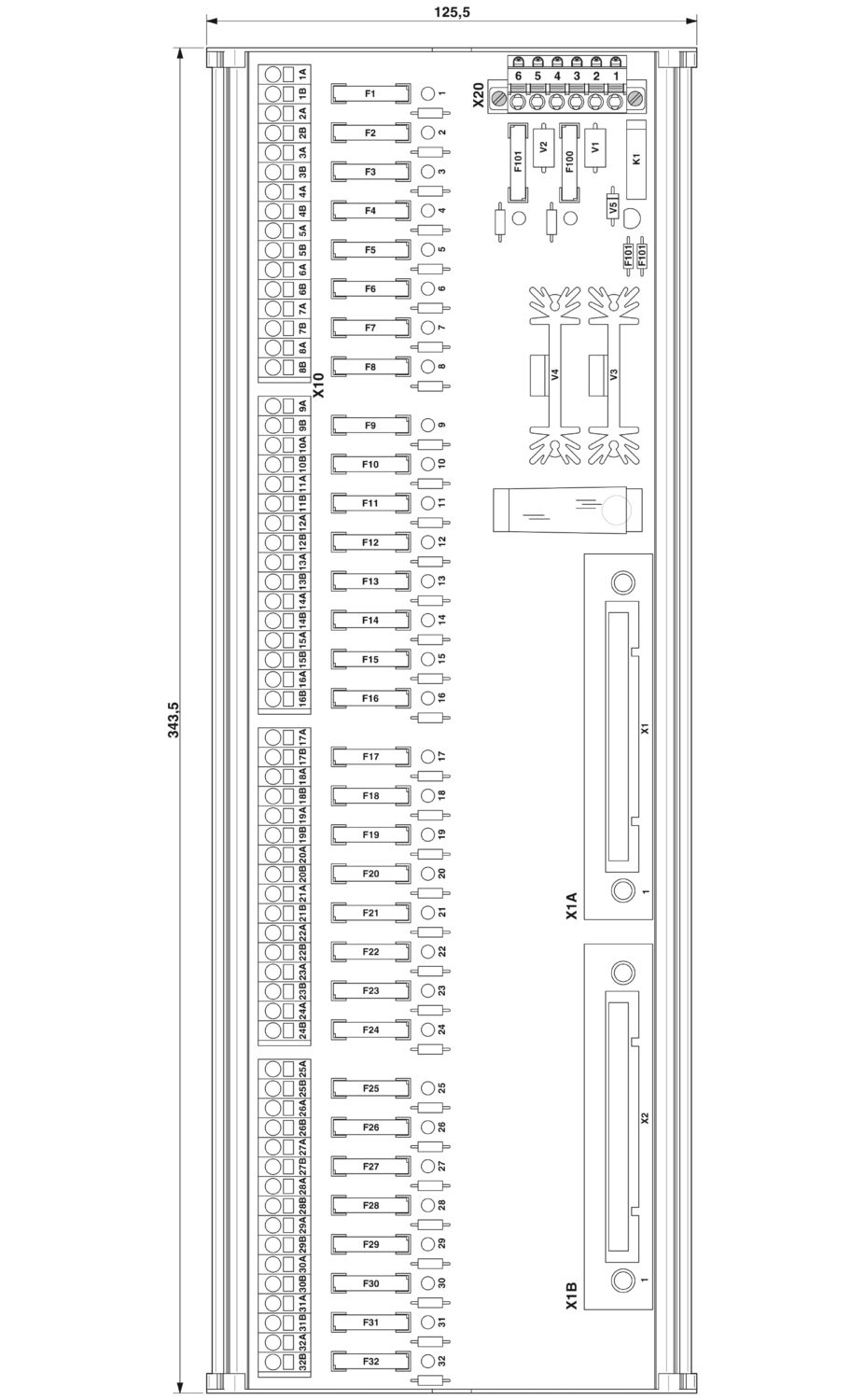

Ürün boyutları
Genişlik
343,4 mm
Yükseklik
125,4 mm
Derinlik
70,8 mm
Ortam koşulları
Koruma sınıfı
IP00
Ortam sıcaklığı (çalışma)
-20 °C ... 50 °C
Ortam sıcaklığı (stok/nakliye)
-20 °C ... 70 °C
Rakım
≤ 2000 m
Standartlar/yönetmelikler
EN IEC 60664-1
Montaj tipi
DIN rayı montajı
Montaj açıklaması
Sıralar halinde boşluk bırakmadan
Montaj pozisyonu
herhangibir
Çalışma durumu
Modülde gerilin denetleme yukarıya yönde entegre LED göstergeli HESILED sigorta klemensleri ile bağlantılı olarak çalışmaz.
Çalışma durumu
SELV/ PELV'e ve temas edilmesi tehlikeli gerilimlere birbirine komşu kanallar bağlamayın.
Çalışma durumu
Bir SELV/PELV gerilimi (≤ 25 V AC veya 60 V DC) kullanılıyorken ilave şok koruması gerekmez.
Çalışma durumu
Destek rayı yönündeki komşu modüllere karşı çıkış tarafında en az bir fonksiyonel yalıtım gerekliliği karşılanır. Eğer uygulama daha yüksek seviyede yalıtım (temel yalıtım veya güçlendirilmiş yalıtım) gerektiriyorsa, bunun uygun önlemler (ör. ayırma plakaları) aracılığıyla devreye alınması gerekir.
Çalışma durumu
Doğru kullanım için, montaj talimatlarında (İndirilebilir Dosyalar'a bakın) belirtilen teknik özelliklere uyulmalıdır. Üçüncü taraf ürünlerle yapılan uygulamalarda veya kullanımlarda, ilgili üçüncü taraf üreticinin teknik özelliklerine, güvenlik ve uyarı talimatlarına da uyulmalıdır.
Ürün numarası
2321813
Ambalaj birimi
1 pc
Açıklama
Sipariş üzerine yapılmış (iade edilemez)
Satış Kodu
DK2
Ürün Kodu
DK218N
GTIN (Küresel Ticari Ürün Numarası)
4046356340595
Adet Ağırlığı (ambalaj dahil)
805,6 g
Adet ağırlığı (ambalaj hariç)
797 g
Gümrük tarife no
85369010
Menşe ülke
DE
ECLASS
ECLASS-13.0
27141152
ETIM
ETIM 9.0
EC002780
UNSPSC
UNSPSC 21.0
39121400
EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar
Evet
Bilinen Muafiyetler Dahilinde
6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Bir parçayla ilgili Çin RoHS beyanı tablosu, "Üretici Beyanı" altında ilgili parça için indirme merkezinde bulunabilir. EFUP-Eye sahip tüm parçalar için, Çin RoHS beyanı tablosu düzenlenmez ve istenmez.
