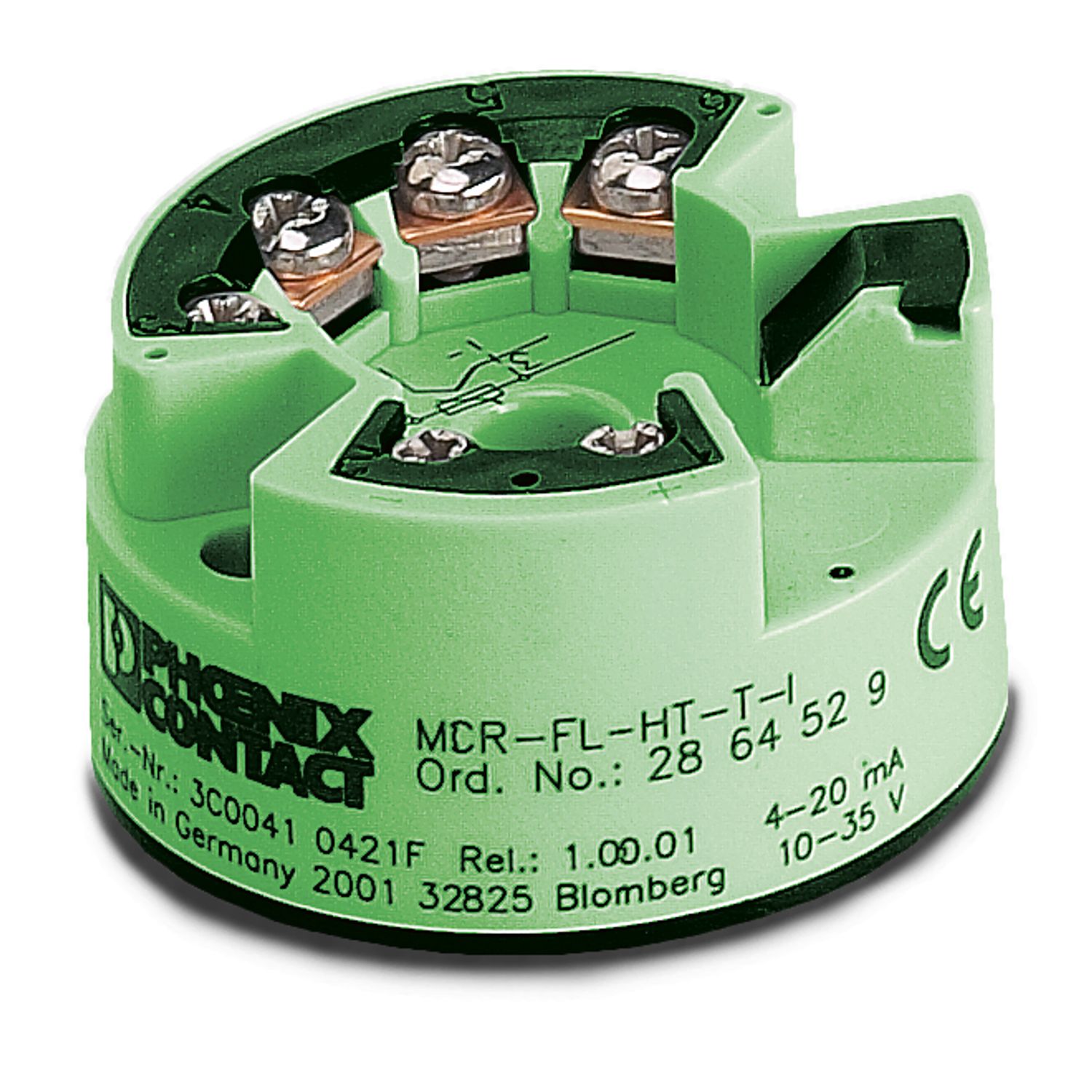

MCR-FL-HT-T-I - Kafa tipi dönüştürücü - 2864529

Ürün özellikleri

Konfigürasyon	MCR-PI-CONF-WIN konfigürasyon yazılım paketi kullanarak

Sistem özellikleri

İşlevsellik
Konfigürasyon	MCR-PI-CONF-WIN konfigürasyon yazılım paketi kullanarak

Elektriksel özellikler

Kapama gecikmesi	6 s
Test gerilim girişi/çıkışı	2 kV AC (50 Hz, 60 s)
Kademe tepkisi (10-90%)	< 2 s
Güç aktarıcı hatalı gerilim sensörü	±20 µV (-10 mV ... 100 mV)
İletim hatası termokupllar	Tip 0.5 K (K, J, T, E, L, U), 1.0 K (N, C, D), 2.0 K (S, B, R)
İletim hatası direnç tipi sensör	±0,1 Ω (10 ... 400 Ω), ±1,5 Ω (10 ... 2000 Ω)
İletim hatası dirençli termometre	0,2 K (Pt 100, Ni 100), 0,5 K (Pt 500, Ni 500), 0,3 K (Pt 1000, Ni 1000)
Besleme
Tanım	Döngü beslemeli
Besleme gerilim aralığı	8 V DC ... 35 V DC
Maks. akım tüketimi	< 3,5 mA

Giriş verileri

Sinyal
Giriş sayısı	1
Giriş sinyali	Sıcaklık
Ölçüm
Konfigüre edilebilir/programlanabilir	Evet, programlanabilir
Kullanılabilen sensör tipleri (RTD)	Pt, Ni (100, 500, 1000); min. ölçüm aralığı 10 K
Kullanılabilen sensör tipleri (TC)	B, C, D, E, J, K, L, N, R, S, T, U; minimum ölçüm aralığı 50 K/500 K
Sıcaklık ölçüm aralığı: Pt 100	-200 °C ... 850 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Pt 500	-200 °C ... 250 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Pt 1000	-200 °C ... 250 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Ni 100	-60 °C ... 250 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Ni 500	-60 °C ... 150 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Ni 1000	-60 °C ... 150 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ B	0 °C ... 1820 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ C	0 °C ... 2320 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ D	0 °C ... 2495 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ E	-270 °C ... 1000 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ J	-210 °C ... 1200 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ K	-270 °C ... 1372 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ L	-200 °C ... 900 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ N	-270 °C ... 1300 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ R	-50 °C ... 1760 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ S	-50 °C ... 1760 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ T	-270 °C ... 400 °C (serbestçe ayarlanabilir)
Sıcaklık ölçüm aralığı: Thermoelement Typ U	-200 °C ... 600 °C (serbestçe ayarlanabilir)
Lineer direnç ölçüm aralığı	10 Ω ila 400 Ω ve 10 Ω ila 2000 Ω dirençli tip sensör ; minimum ölçüm aralığı 10 Ω/100 Ω
Lineer mV sinyal aralığı	-10 mV ... 75 mV (min. ölçüm aralığı 5 mV)

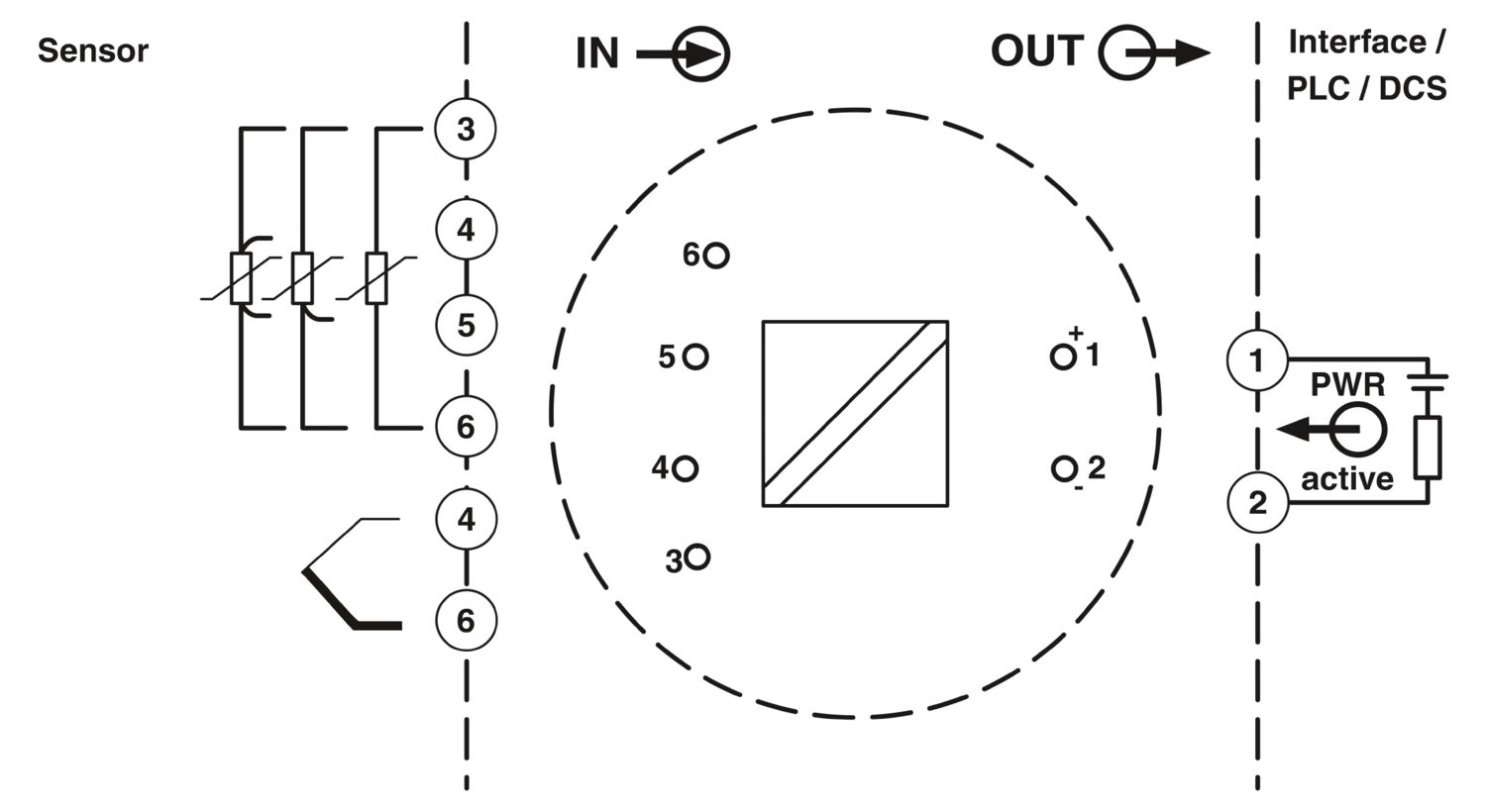

Bağlantı sistemi	2, 3, 4 telli

Çıkış verileri

Frekans:
Konfigüre edilebilir/programlanabilir	hayır
Sinyal: Akım çıkışı
Çıkış sayısı	1
Konfigüre edilebilir/programlanabilir	Evet
Akım çıkış sinyali	4 mA ... 20 mA
	20 mA ... 4 mA
Kablo koptuğunda çıkış akımı	≤ 3.6 mA veya ≥ 21 mA (ayarlanabilir)
Kısa devre çıkış akımı	≤ 3.6 mA veya ≥ 21 mA (ayarlanabilir, termokupl için değil)
Çıkış akım aralığının üstü/altı	≤ 20,5 mA / ≥ 3,8 mA (lineer artış/azalış)
Çıkış akımı sınırı	≤ 25 mA
Yük/çıkış yük akımı çıkışı	maks. (V_besleme - 8 V) / 0.025 A (akım çıkışı)

Bağlantı verisi

Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
Vida yivi	M3
İletken kesiti, tek telli	0,2 mm² ... 1,75 mm²
İletken kesiti, çok damarlı	0,2 mm² ... 1,75 mm²
Kablo kesiti AWG	24 ... 15

Malzeme teknik özellikleri

Renk	yeşil (RAL 6021)
Muhafaza malzemesi	PC

Çevresel koşullar ve gerçek hayat koşulları

Ortam koşulları
Koruma sınıfı	IP00
	IP66 (Bağlantı kafasına takılır)
Ortam sıcaklığı (çalışma)	-40 °C ... 85 °C

Onaylar

CE
Sertifika	CE uyumlu
UL, ABD / Kanada
Tanımlama	Class I, Div. 2, Groups A, B, C, D

Elektromanyetik uyumluluk verileri

Elektromanyetik uyum	EMC yönetmeliği ile uyumlu
Parazite dayanıklılık	EN 61326-1 (IEC 61326) ve NAMUR NE 21
Gürültü emisyonu
Standartlar/yönetmelikler	EN 61326-1 (IEC 61326) ve NAMUR NE 21

Montaj

Montaj açıklaması	DIN 43729 B formuna uygun bağlantı kafası
Montaj konumu	herhangibir

Ürün numarası	2864529
Ambalaj birimi	1 pc
Açıklama	Sipariş üzerine yapılmış (iade edilemez)
Satış Kodu	CK1
Ürün Kodu	DK1142
GTIN (Küresel Ticari Ürün Numarası)	4017918893224
Adet Ağırlığı (ambalaj dahil)	73 g
Adet ağırlığı (ambalaj hariç)	73 g
Gümrük tarife no	85437090
Menşe ülke	DE

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet (Muafiyet Yok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok
EU REACH SVHC
REACH Aday Madde Notu (CAS)	%0,1 wt oranını aşan hiçbir madde yok
