GMKDS 3/ 3 BD:U2,V2,W2 - PCB klemensi

1757620

Baskılı devre levhası terminali, nominal akım: 24 A, anma gerilimi (III/2): 630 V, nominal kesit: 2,5 mm², potansiyel sayısı: 3, sıra sayısı: 1, sıra başına kutup sayısı: 3, ürün gamı: GMKDS 3, pin aralığı: 7,5 mm, bağlantı yöntemi: Asansör mekanizmalı vidalı bağlantı, vida başlı yapı: L Yarıklı, montaj: Dalga lehimleme, kablo/PCB bağlantı yönü: 0 °, renk: yeşil, Pin dizilimi: Lineer pinleme, Pin uzunluğu [P]: 5 mm, potansiyel başına lehim pini sayısı: 1, ambalaj tipi: karton ambalajlı

Ürün Ayrıntıları

Ürün tipi	Baskılı devre levhası terminali
Ürün gamı	GMKDS 3
Ürün grubu	COMBICON Terminals M
Tasarım	PC klemensi hizalanabilir
Kutup sayısı	3
Pin aralığı	7,5 mm
Bağlantı sayısı	3
Satır sayısı	1
Potansiyel sayısı	3
Pin dizilimi	Lineer pinleme
Potansiyel başına lehim pini	1

Özellikler
Nominal akım I_N	24 A
Nominal gerilim U_N	630 V
Nominal gerilim (III/3)	500 V
Nominal aşırı gerilim (III/3)	6 kV
Nominal gerilim (III/2)	630 V
Nominal aşırı gerilim (III/2)	6 kV
Anma gerilimi (II/2)	1000 V
Nominal aşırı gerilim (II/2)	6 kV

Bağlantı teknolojisi
Tasarım	PC klemensi hizalanabilir
Nominal kesit alanı	2,5 mm²
İletken bağlantısı
Bağlantı yöntemi	Asansör mekanizmalı vidalı bağlantı
İletken kesiti, tek telli	0,2 mm² ... 4 mm²
İletken kesiti, çok damarlı	0,2 mm² ... 2,5 mm²
Kablo kesiti AWG	24 ... 12
Kablo kesiti çok telli, yüksüklü, plastik kılıfsız	0,25 mm² ... 2,5 mm²
Kablo kesiti, çok telli, yüksüklü, plastik kılıflı	0,25 mm² ... 2,5 mm²
Aynı kesit alanlı 2 iletken, tek damarlı	0,2 mm² ... 1,5 mm²
Aynı kesit alanlı 2 iletken, çok damarlı	0,2 mm² ... 1,5 mm²
Aynı kesitli 2 iletken, çok telli, plastik manşonsuz TWIN yüksük bulunan	0,25 mm² ... 0,75 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm² ... 1,5 mm²
Kablo soyma uzunluğu	8 mm
Tahrik şekilli vida ucu	Yarıklı (L)
Sıkma torku	0,5 Nm ... 0,6 Nm

Montaj tipi	Dalga lehimleme
Pin dizilimi	Lineer pinleme

Malzeme verisi - kontak
Not	WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz
Kontak malzemesi	Cu alaşımı
Yüzey özellikleri	Kalay kaplı
Metal yüzey bağlantı noktası (üst katman)	Kalay (4 - 8 µm Sn)
Metal yüzey lehim alanı (üst katman)	Kalay (4 - 8 µm Sn)
Malzeme verisi - muhafaza
Renk (Muhafaza)	yeşil (6021)
Yalıtım malzemesi	PA
İzolasyon malzeme grubu	I
IEC 60112'ye göre CTI	600
UL 94'e uygun yanmazlık sınıfı	V0
EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI	850
EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT	775
EN 60695-10-2'ye göre küre basınç testi için sıcaklık	125 °C

Uygulamaya yönelik not	Güvenli iletken bağlantısı için, belirtilmiş olan tork değerine her zaman uyun. Özellikle iki veya üç konumlu PCB klemenslerinde, her bir kontak noktası için bireysel lehim pini, bunun için dengeleme yapamaz. İletken bağlantısı sırasında klemenslerin desteklenmesinin (bir elle tutulup muhafaza üzerine desteklenir) gerekli olmasının nedeni budur.

Boyutlu çizim
Pin aralığı	7,5 mm
Genişlik [g]	22,5 mm
Yükseklik [y]	23 mm
Uzunluk [l]	11,2 mm
Kurulu durumda yükseklik	18 mm
Lehim pin uzunluğu [P]	5 mm
Pin ölçüleri	0,9 x 0,9 mm
PCB tasarımı
Delik çapı	1,3 mm

İletken hasarı ve gevşemesi için test
Spesifikasyon	DIN EN 60999-1 (VDE 0609-1):2000-12
Sonuç	Test geçildi
Çekme testi
Spesifikasyon	DIN EN 60999-1 (VDE 0609-1):2000-12
Kablo kesiti/kablo tipi/çekme kuvveti ayar noktası/gerçek değer	0,2 mm² / sabit / > 10 N
	0,2 mm² / çok damarlı / > 10 N
	4 mm² / sabit / > 60 N
	2,5 mm² / çok damarlı / > 50 N

Sıcaklık artış testi
Spesifikasyon	IEC 60947-7-4:2019-01
Gereksinim sıcaklık artış testi	PCB klemensinin ortam sıcaklığı ve sıcaklık artışı toplamı üst sınır sıcaklığını aşmayacaktır.
Kısa süreli dayanım akımı
Spesifikasyon	IEC 60947-7-4:2019-01
İzolasyon direnci
Spesifikasyon	DIN EN 60512-3-1:2003-01
Izolasyon direnci, bitişik kutuplar	> 5 MΩ
Hava klerans ve sürünme mesafeleri \|
Spesifikasyon	IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09
İzolasyon malzeme grubu	I
Karşılaştırmalı izleme dizini (IEC 60112)	CTI 600
Nominal izolasyon gerilimi (III/3)	500 V
Nominal aşırı gerilim (III/3)	6 kV
minimum klerans değeri - homojen olmayan saha (III/3)	5,5 mm
minimum krepaj mesafesi (III/3)	6,3 mm
Bağlantı kesitiyle ilgili açıklama	4 mm² bağlı iletken ile (tek telli).
Nominal izolasyon gerilimi (III/2)	630 V
Nominal aşırı gerilim (III/2)	6 kV
minimum klerans değeri - homojen olmayan saha (III/2)	5,5 mm
minimum krepaj mesafesi (III/2)	5,5 mm
Nominal izolasyon gerilimi (II/2)	1000 V
Nominal aşırı gerilim (II/2)	6 kV
minimum klerans değeri - homojen olmayan saha (II/2)	5,5 mm
minimum krepaj mesafesi (II/2)	5,5 mm

Titreşim testi
Spesifikasyon	IEC 60068-2-6:2007-12
Frekans	10 - 150 - 10 Hz
Süpürme hızı	1 oktav/dk
Büyüklük	0,35 mm (10 Hz ... 60,1 Hz)
Hızlanma	5g (60,1 Hz ... 150 Hz)
Her eksen için test süresi	2,5 h
Test talimatları	X-, Y- ve Z-eksenleri
Kızgın tel testi
Spesifikasyon	IEC 60695-2-10:2013-04
Sıcaklık	850 °C
İfşa süresi	5 s
Yaşlanma
Spesifikasyon	IEC 60947-7-4:2019-01
Ortam koşulları

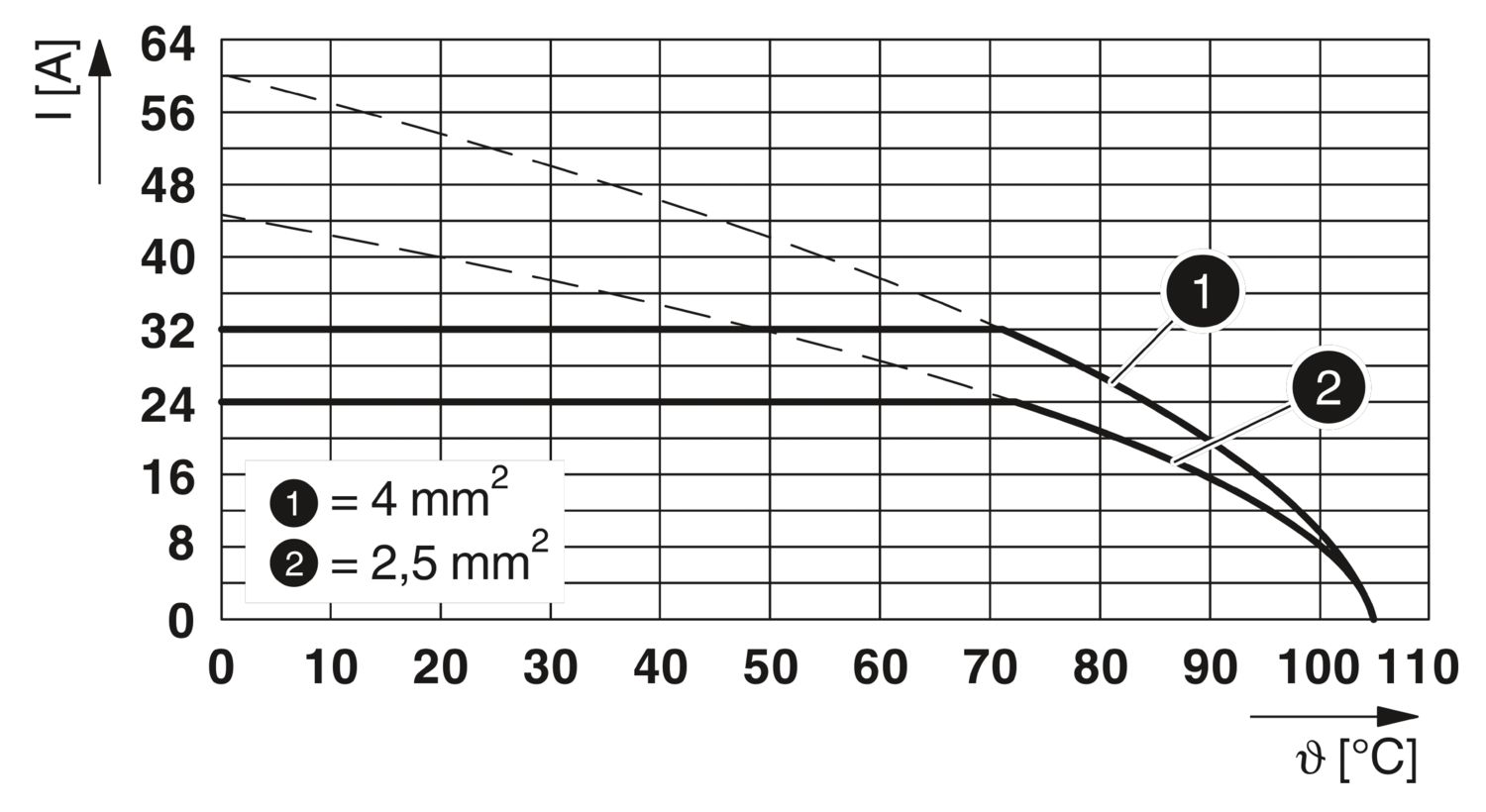

Ortam sıcaklığı (çalışma)	-40 °C ... 105 °C (Akım taşıma kapasitesine/zayıflama eğrisine bağlı olarak)
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 70 °C
Göreceli nem (stok/nakliye)	30 % ... 70 %
Ortam sıcaklığı (montaj)	-5 °C ... 100 °C

Ambalaj tipi	karton ambalajlı

Ticari Veriler

Ürün numarası	1757620
Ambalaj birimi	50 pc
Açıklama	Sipariş üzerine yapılmış (iade edilemez)
Satış Kodu	AAM
Ürün Kodu	AAMFJA
GTIN (Küresel Ticari Ürün Numarası)	4046356342032
Adet Ağırlığı (ambalaj dahil)	7,2 g
Adet ağırlığı (ambalaj hariç)	7,173 g
Gümrük tarife no	85369010
Menşe ülke	DE

Sınıflandırma

Onaylar

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG
Kullanım grubu B
	300 V	10 A	28 - 12
Kullanım grubu D
	300 V	10 A	28 - 12

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG
Kullanım grubu B
	300 V	15 A	30 - 12
Kullanım grubu D
	300 V	10 A	30 - 12

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
	630 V	30 A		0,2 - 4

Environmental product compliance

Avantajlarınız

Tanınmış bağlantı prensibi ile dünya çapında kullanım mümkündür

Maksimum kontak yüzeyi sayesinde düşük sıcaklık artışı

İki iletkenin bağlanmasına imkan tanır

Yüksek gerilim gereksinimleri için genişletilmiş pin aralığı

Entegre koruyucu kılavuz, iletkenin gerilme kovanına yanlış şekilde yerleştirilmesini önler

Yan taraftaki sürgü mekanizması, çeşitli kutup sayılarının kombine edilmesine imkan sağlar
