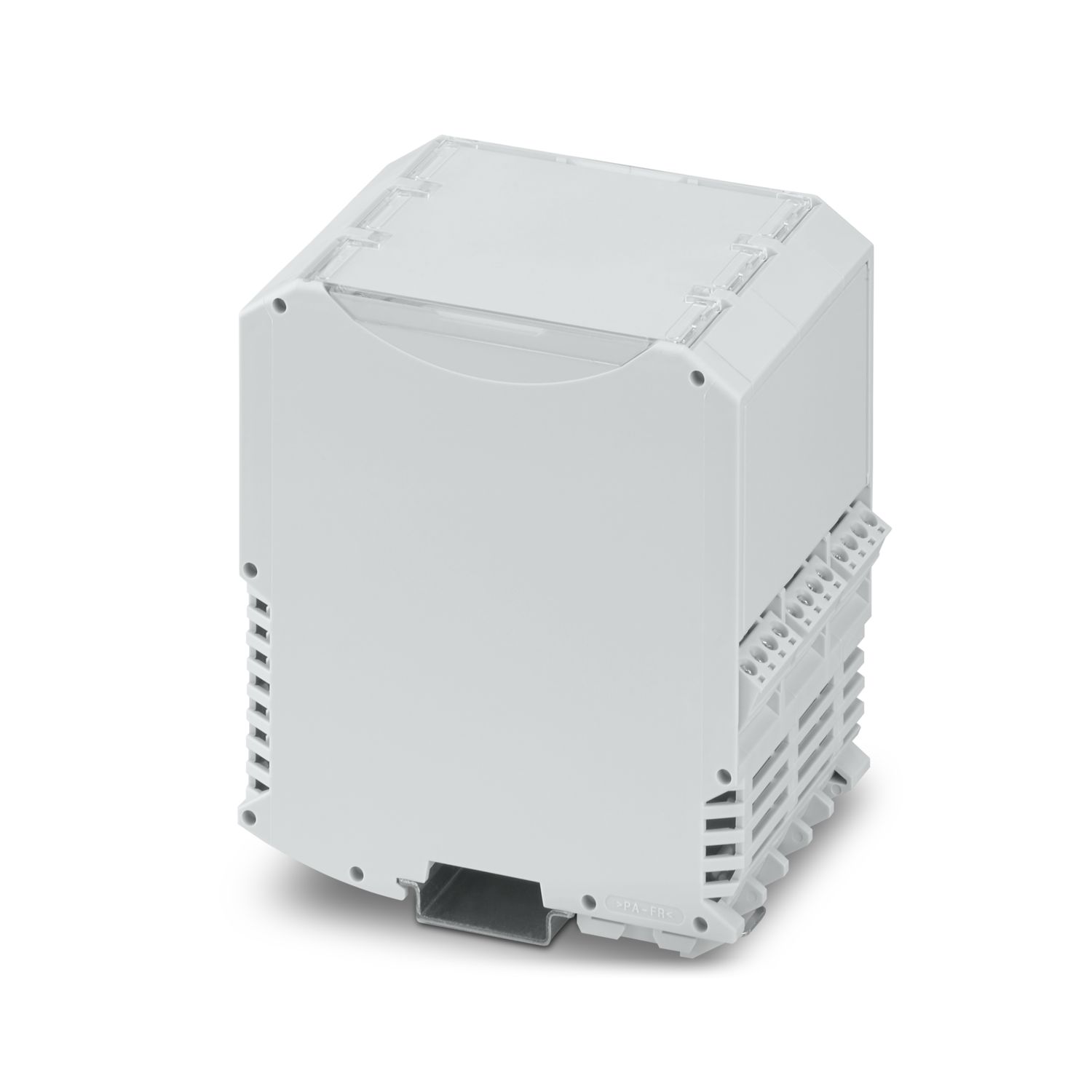

ME MAX 67,5-KIT-U-U1-7035+3MSTBT4
-
Set custodia
1342910

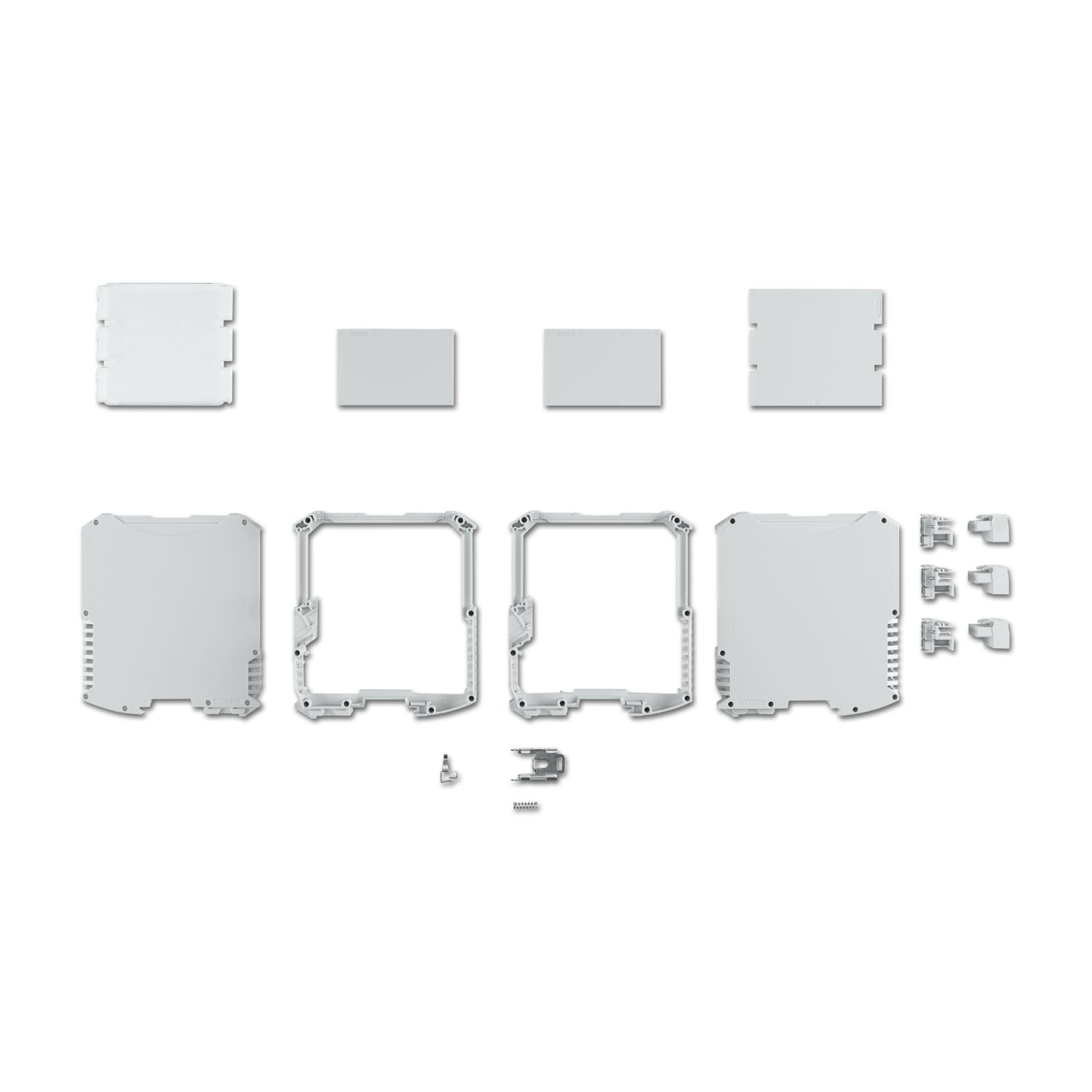

Custodie per guide DIN, per montaggio su guida DIN, colore: grigio chiaro (simili RAL 7035), larghezza: 67,8 mm, altezza: 99 mm, profondità: 113,65 mm, incl. 3 morsetti componibili, a 4 poli, connessione a vite, per 2,5 mm2, corrente nominale: 12 A, 320 V, superficie circuito stampato: 8300 mm2
Dettagli prodotto
| Nota per il montaggio | Osservare le istruzioni di montaggio nell'area download. |
| Raccomandazione | Materiale pad di contatto per connettori bus in oro con trattamento galvanico (oro duro) |
| Note generali | L'indicazione della superficie del circuito stampato serve a orientarsi e si riferisce a un circuito stampato di base. La custodia può accogliere anche più circuiti stampati. |
| Tipo di prodotto | Set custodia |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | ME-MAX |
| Numero di poli | 12 |
| Numero di poli max. | 12 (passo: 5 mm) |
| Numero di file | 1 |
| Esecuzione | per montaggio su guida DIN |
| incl. 3 morsetti componibili, a 4 poli, connessione a vite, per 2,5 mm², corrente nominale: 12 A, 320 V | |
| Apertura di ventilazione disponibile | sì |
| Collegamento | Connessione a vite con gabbia |
| Disegno quotato |
|
| Larghezza | 67,8 mm |
| Altezza | 99 mm |
| Profondità | 113,65 mm |
| Profondità dal bordo superiore della guida DIN | 107 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale custodia | PA |
| Finitura superficiale | non trattato |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 80 % (massima) |
| Numero degli alloggiamenti dei circuiti stampati | 3 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Superficie totale del circuito stampato | 8300 mm² |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
