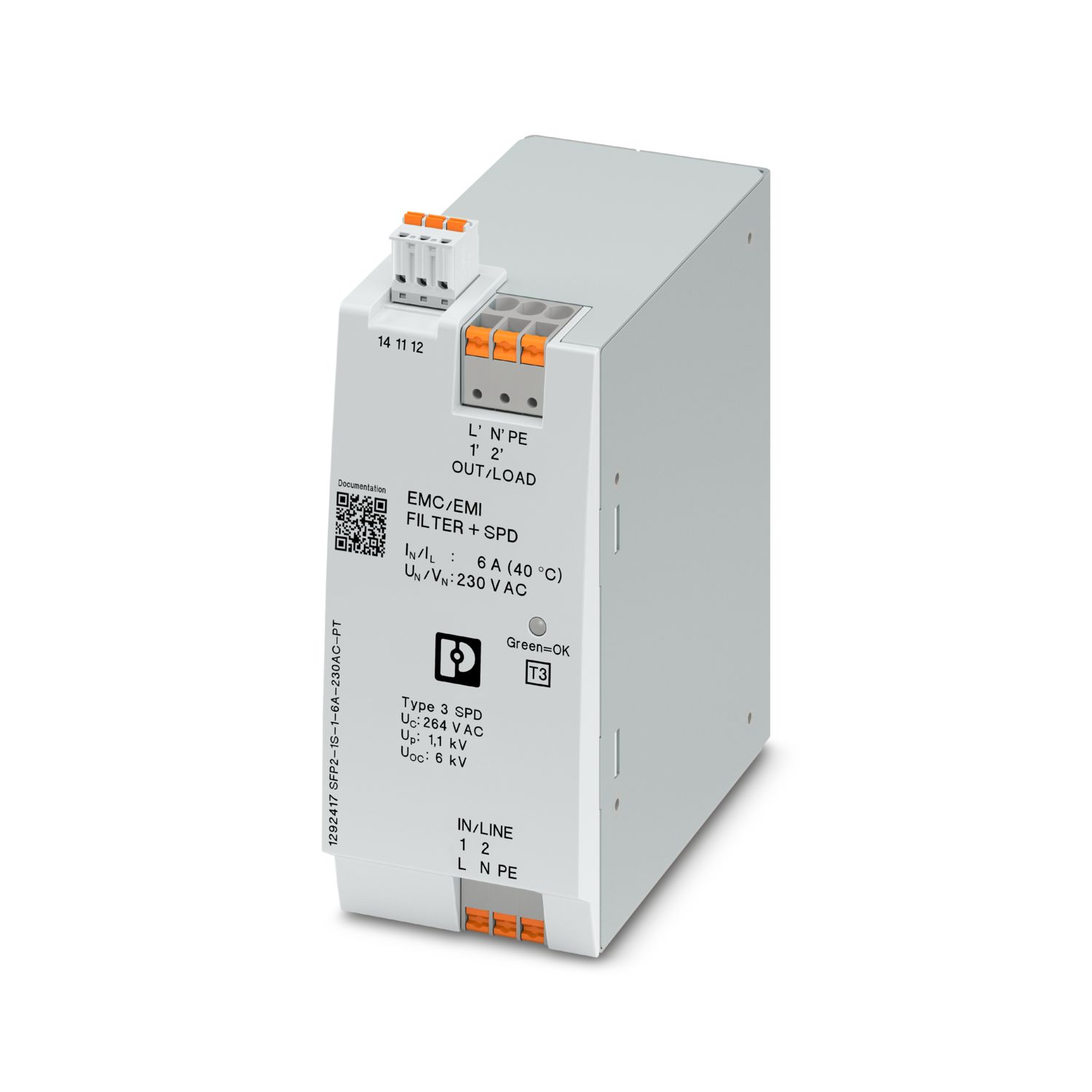

SFP2-1S-1-6A-230AC-PT
-
Dispositivo protez. contro le sovratensioni filtro EMC
1292417
Filtro EMC (filtro di rete) per sistemi AC monofase per il montaggio su NS 35, scaricatore di sovratensione integrato (tipo 3 SPD), tensione nominale: 230 V AC, corrente nominale: 6 A
Dettagli prodotto
| Note generali | |
| Nota | Solo per utilizzo in sistemi IT tra L-PE, se le parti conduttrici esposte dei mezzi d'esercizio dell'impianto a bassa tensione sono collegati con l'impianto di messa a terra della stazione trasformatore. (messa a terra comune della stazione trasformatore HV e delle parti conduttrici esposte dell'impianto utenze LV. RE = RA secondo la norma IEC 60364-4-44:2007 Figura 44.A1 e Tabella 44.A1). |
| Tipo di prodotto | Filtro per interferenze |
| Sistema di alimentazione di corrente IEC | TN |
| TT | |
| IT | |
| Tipo | Modulo guida monolitico |
| Numero di poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | ottico, contatto FM |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Classe di prova IEC | T3 |
| Tipo EN | T3 |
| Numero di porte | Two |
| Potenza dissipata massima in condizioni nominali | ≤ 2,5 W |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto FM |
| Funzione di inserzione | Contatti di scambio |
| Tensione di esercizio | 12 V AC ... 250 V AC |
| 250 V DC (250 mA DC) | |
| Corrente d'esercizio | 100 mA AC ... 1 A AC |
| 1 A DC (48 V DC) | |
| Collegamento | Connessione Push-in |
| Sezione conduttore flessibile | 0,5 mm² ... 6 mm² |
| Sezione conduttore rigida | 0,5 mm² ... 4 mm² |
| Sezione conduttore AWG | 20 ... 10 |

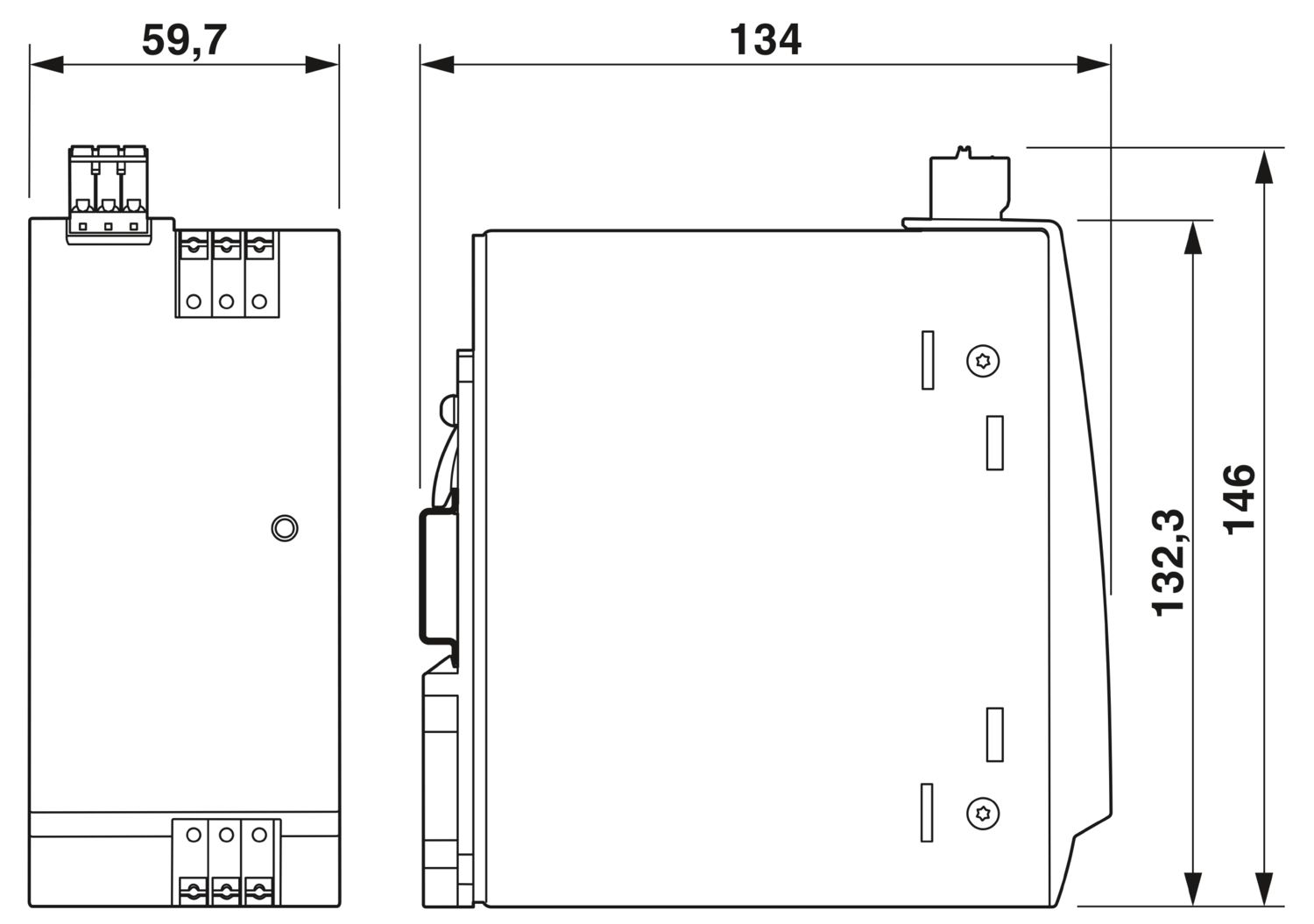

| Disegno quotato |
|
| Larghezza | 60 mm |
| Altezza | 130 mm |
| Profondità | 133 mm |
| Colore | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale isolante | PC |
| Materiale custodia | PC-GF10 |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Tensione nominale UN | 240 V AC (TN) |
| 240 V AC (TT - solo in combinazione con RCD) | |
| 240 V AC (IT - vedere il testo dell'avviso) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 264 V AC |

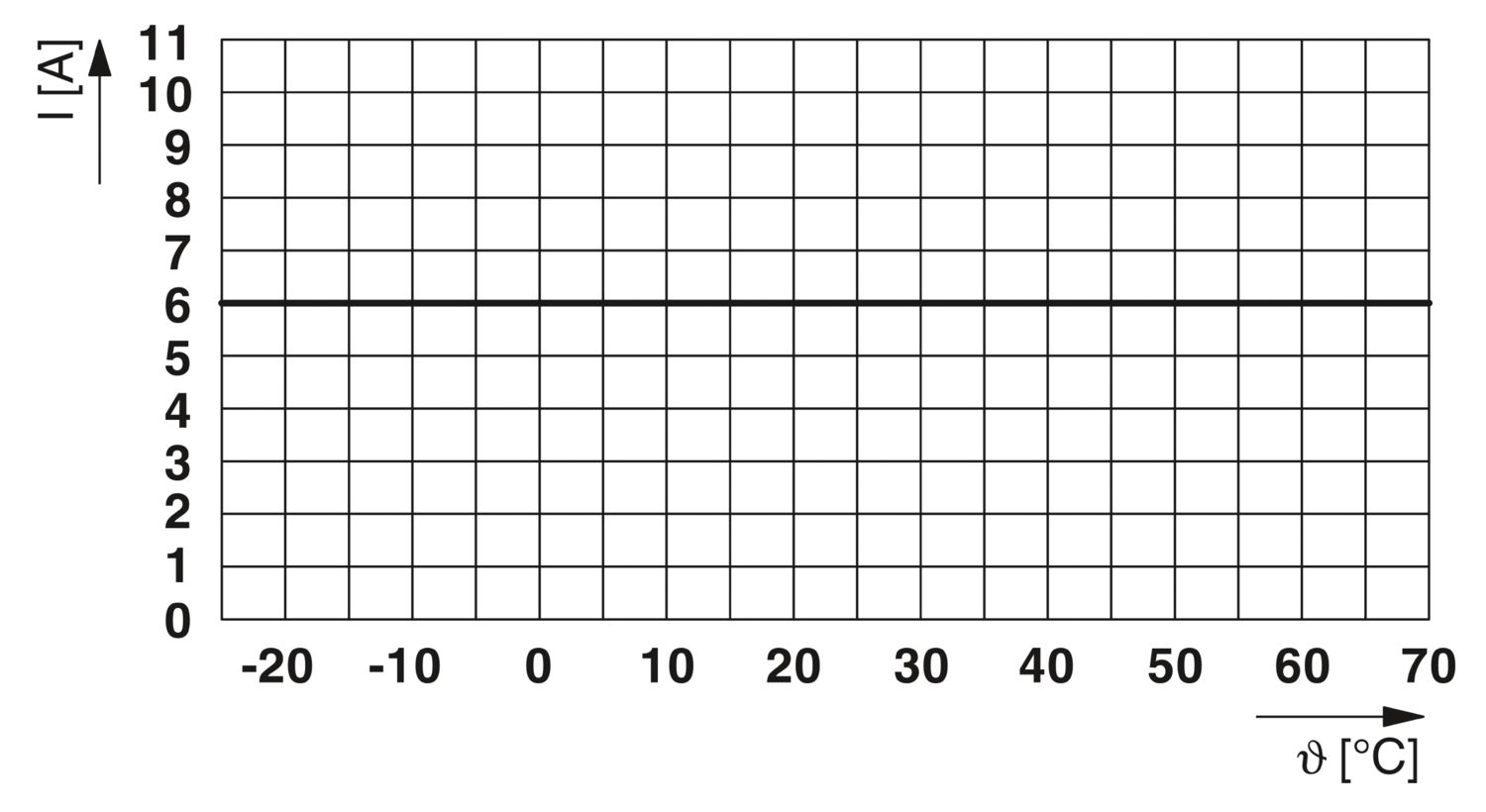

| Corrente di carico nom. IL | 6 A (70 °C) |
| Corrente conduttori di terra IPE | ≤ 0,5 mA |
| Tensione di prova di riferimento UREF | 264 V AC |
| Impulso combinato UOC | 6 kV |
| Livello di protezione Up | ≤ 1 kV |
| Comportamento TOV in caso di UT (L-N) | 457 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Comportamento TOV in caso di UT (L-PE) | 457 V AC (5 s / withstand mode) |
| 457 V AC (120 min / withstand mode) | |
| 1464 V AC (200 ms / safe failure mode) | |
| Comportamento TOV in caso di UT (N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Tempo di risposta tA | ≤ 100 ns |
| Capacità (L-N) | 2x 1 µF ±20 % (X2-250 V) |
| 10 nF ±20 % (X2-275 V) | |
| Capacità (L-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Capacità (N-PE) | 2,2 nF ±20 % (Y2-250 V) |
| Prefusibile necessario massimo | 6 A (MCB C) |

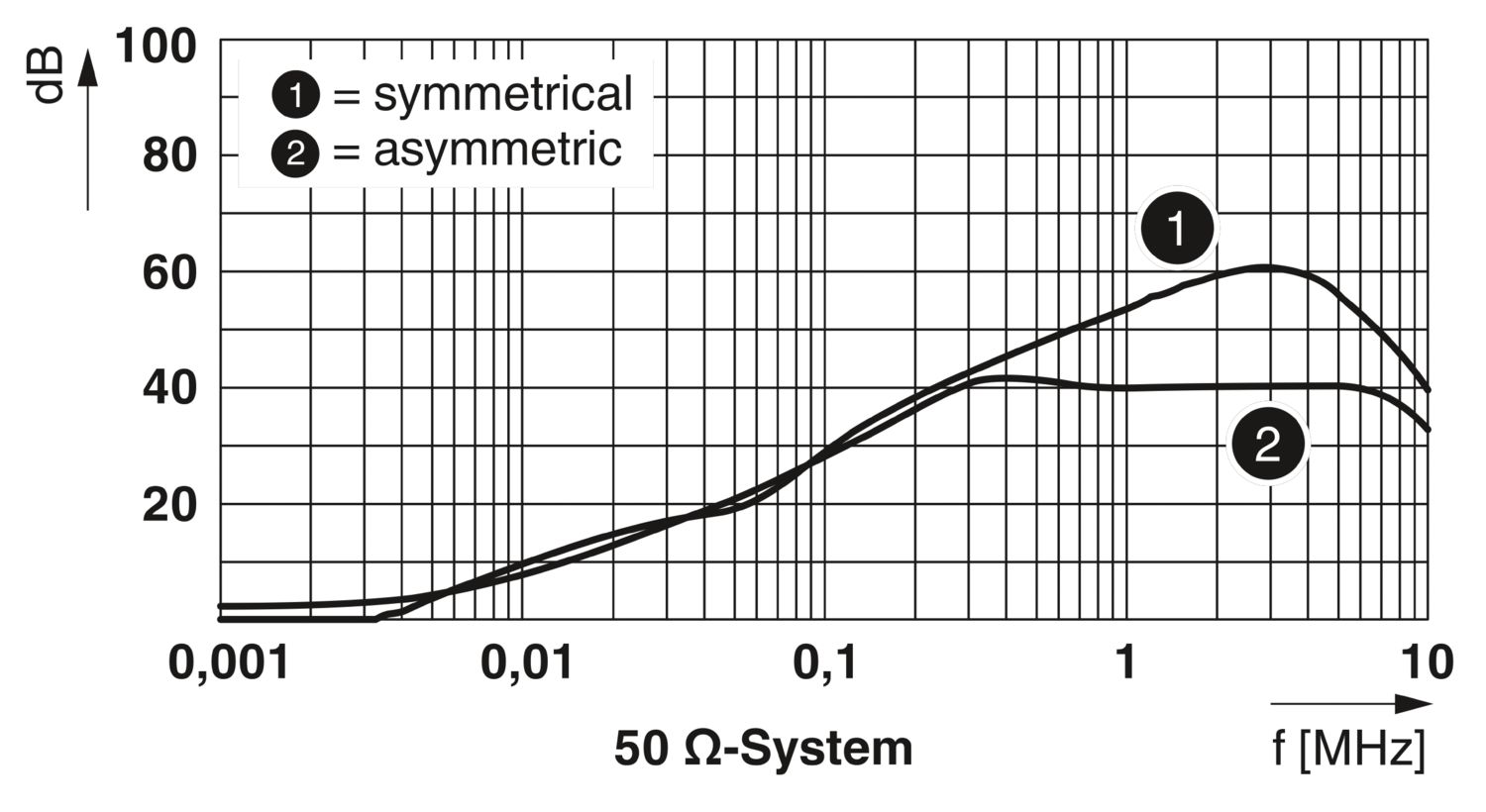

| Attenuazione d’inserzione aE, simm. | 20 dB (≥ 100 kHz / 50 Ω) |
| Attenuazione d’inserzione aE, asimm. | 30 dB (≥ 1 MHz / 50 Ω) |
| Resistenza ai corto circuiti ISCCR | 6 kA AC |
| Dati del filtro | |
| Resistenza di scarico | 940 kΩ (±1 %) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 15g (Semisinusoidale / 6 ms / 100x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 1g (1-150 Hz / 10 cicli / XYZ) |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 + A11:2018 |
| Norme/disposizioni | EN 60939-2 |
| Nota | 2006 + AMD1:2023 |
| Tipo di montaggio | Guida di supporto: 35 mm |
I vantaggi
Protezione affidabile dei mezzi d'esercizio sensibili contro le anomalie legate ai conduttori ad alta frequenza e contro impulsi di tensione e sovratensione
Efficace attenuazione attraverso bobine alimentate a corrente e condensatori di tipo X e Y
Utilizzo versatile grazie alla configurazione universale dei circuiti
Efficace protezione contro la sovratensione sul lato di ingresso e di uscita del filtro EMC
Facile da usare grazie alla facilità di montaggio e installazione con la tecnologia di connessione Push-in (PT)
