DCS 5,7 L 1F R W C 7035
-
Custodie per l'elettronica
2203176

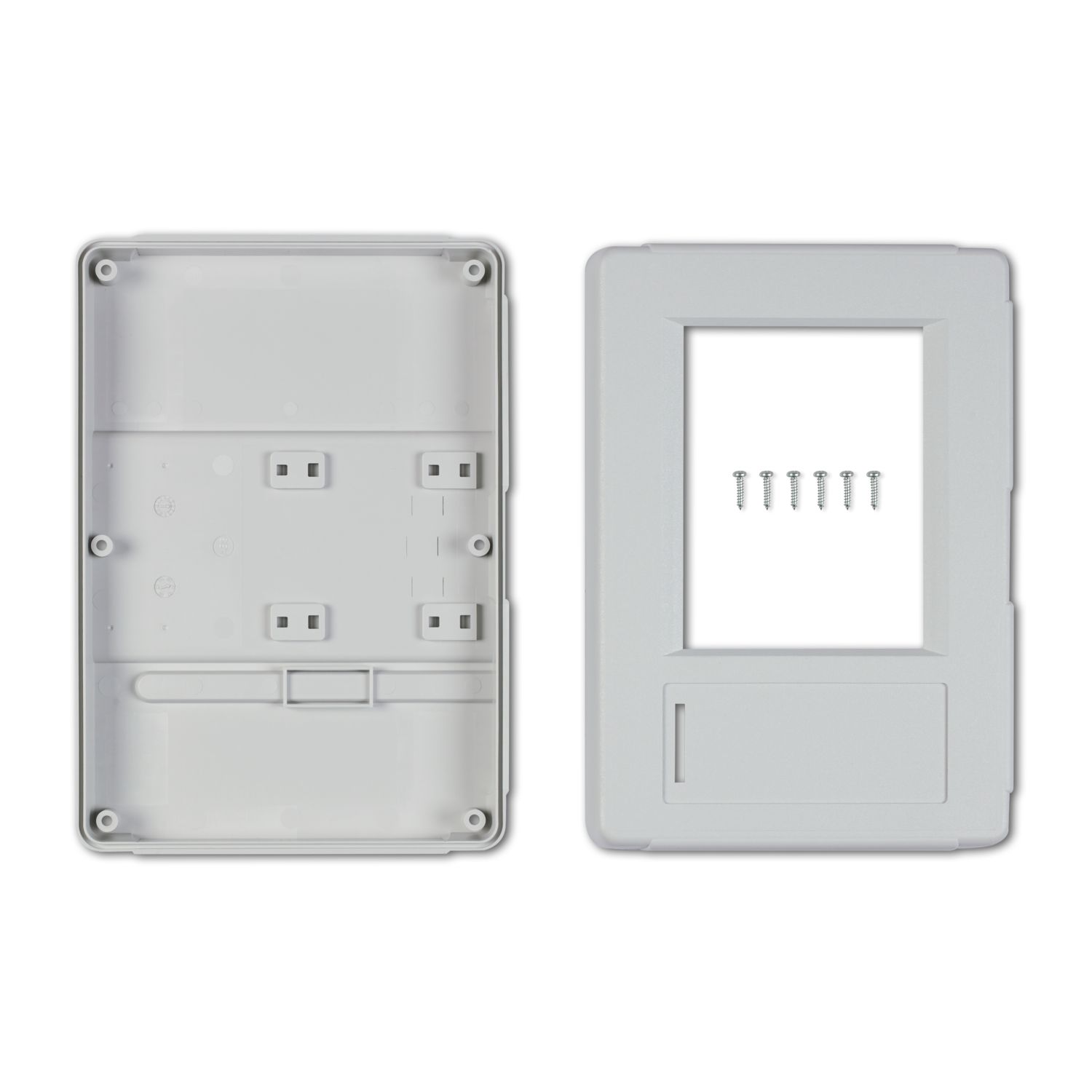

Custodia display 5,7" grigio chiaro, composta da due semigusci con viti, finestra a sinistra. Frontale 1,1 mm incassato, superficie tastiera a destra incassata per installazione a parete
Dettagli prodotto
| Tipo di prodotto | Custodia completa |
| Tipo di custodia | Supporti per display |
| Serie di custodie | DCS |
| Famiglia di prodotti | DCS 5,7.. |
| Apertura di ventilazione disponibile | no |
| Scomparto batterie | per custodia accumulatore APP |
| Display | |
| Diagonale | 5,7 '' / 14,6 cm (Finestra per display) |
| Disegno quotato |
|
| Larghezza | 226 mm |
| Altezza | 158 mm |
| Profondità | 40 mm |
| Dimensioni | 118 mm x 88 mm (Finestra per display, posizione sinistra) |
| 44 mm x 104,8 mm x 1 mm (superficie incassata sul lato anteriore, posizione destra per tastiera a membrana) | |
| 28,5 mm x 3,5 mm (Apertura per il cavo della tastiera a membrana) | |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | grigio chiaro (RAL 7035) |
| Materiale (Custodia) | ABS |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 400 ≤ CTI < 600 |
| Materiale isolante | II |
| Materiale custodia | ABS |
| Finitura superficiale | non trattato |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 80 °C |
| Durata di prova | 1 h |
| Forza | 20 |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP54 |
| Numero degli alloggiamenti dei circuiti stampati | 2 |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio a parete (opzionale con accessori) |
| Fissaggio a parete | sì |
I vantaggi
Custodia display per unità di comando mobili e fisse
Integrazione di display TFT e tastiere a membrana
Grado di protezione fino a IP54
Plastica ABS resiliente
Classe di combustibilità V0 a norma UL 94
Domande frequenti
Quale grado di protezione IP posso ottenere con i supporti per display DCS?
Quando si utilizzano gli accessori, il DCS offre un grado di protezione massimo IP54. Ciò significa che la protezione da contatto accidentale è completa. Le apparecchiature elettroniche risultano inoltre protette dagli schizzi di acqua su tutti i lat... Vedi di più
Quando si utilizzano gli accessori, il DCS offre un grado di protezione massimo IP54. Ciò significa che la protezione da contatto accidentale è completa. Le apparecchiature elettroniche risultano inoltre protette dagli schizzi di acqua su tutti i lati e dalla presenza di polvere in quantità dannose. A tal fine selezionare la guarnizione "DCS … Seal" alla voce Accessori.
Vedi di menoCome è possibile montare il display nella custodia?
I kit di montaggio facilitano l'installazione dei display. Essi sono reperibili alla voce "Accessori". È inoltre possibile configurare facilmente la custodia mediante il configuratore. In tal caso verrà proposto automaticamente il relativo kit di mon... Vedi di più
I kit di montaggio facilitano l'installazione dei display. Essi sono reperibili alla voce "Accessori". È inoltre possibile configurare facilmente la custodia mediante il configuratore. In tal caso verrà proposto automaticamente il relativo kit di montaggio. Per accedere al configuratore immettere il codice web #0512 nel campo di ricerca del nostro sito.
Vedi di menoÈ possibile inserire ritagli personalizzati nel supporto del display DCS?
Sì, è possibile inserire ritagli e altre personalizzazioni. Il nostro centro di assistenza è a vostra disposizione a tale scopo. Immettere il codice web #0685 nel campo di ricerca del nostro sito e utilizzare il modulo di contatto.
Esistono anche altri display, come quelli touch?
Sì, sono disponibili display aggiuntivi su richiesta.
Quale tecnologia di connessione è utilizzabile nel supporto del display?
Il supporto del display offre molto spazio per una tecnologia di connessione completa. Dai connettori SPE e SAC ai classici connettori femmina RJ45 è possibile integrare molte tecnologie di connessione diverse. Il nostro centro di assistenza è a vost... Vedi di più
Il supporto del display offre molto spazio per una tecnologia di connessione completa. Dai connettori SPE e SAC ai classici connettori femmina RJ45 è possibile integrare molte tecnologie di connessione diverse. Il nostro centro di assistenza è a vostra disposizione. Immettere il codice web #0685 nel campo di ricerca del nostro sito e utilizzare il modulo di contatto.
Vedi di menoQuale utensile è necessario per assemblare il supporto del display?
Per montare il DCS occorre disporre di un cacciavite a croce PH 0. Esso è reperibile nella sezione "Accessori" o digitando il codice articolo 1212558.
