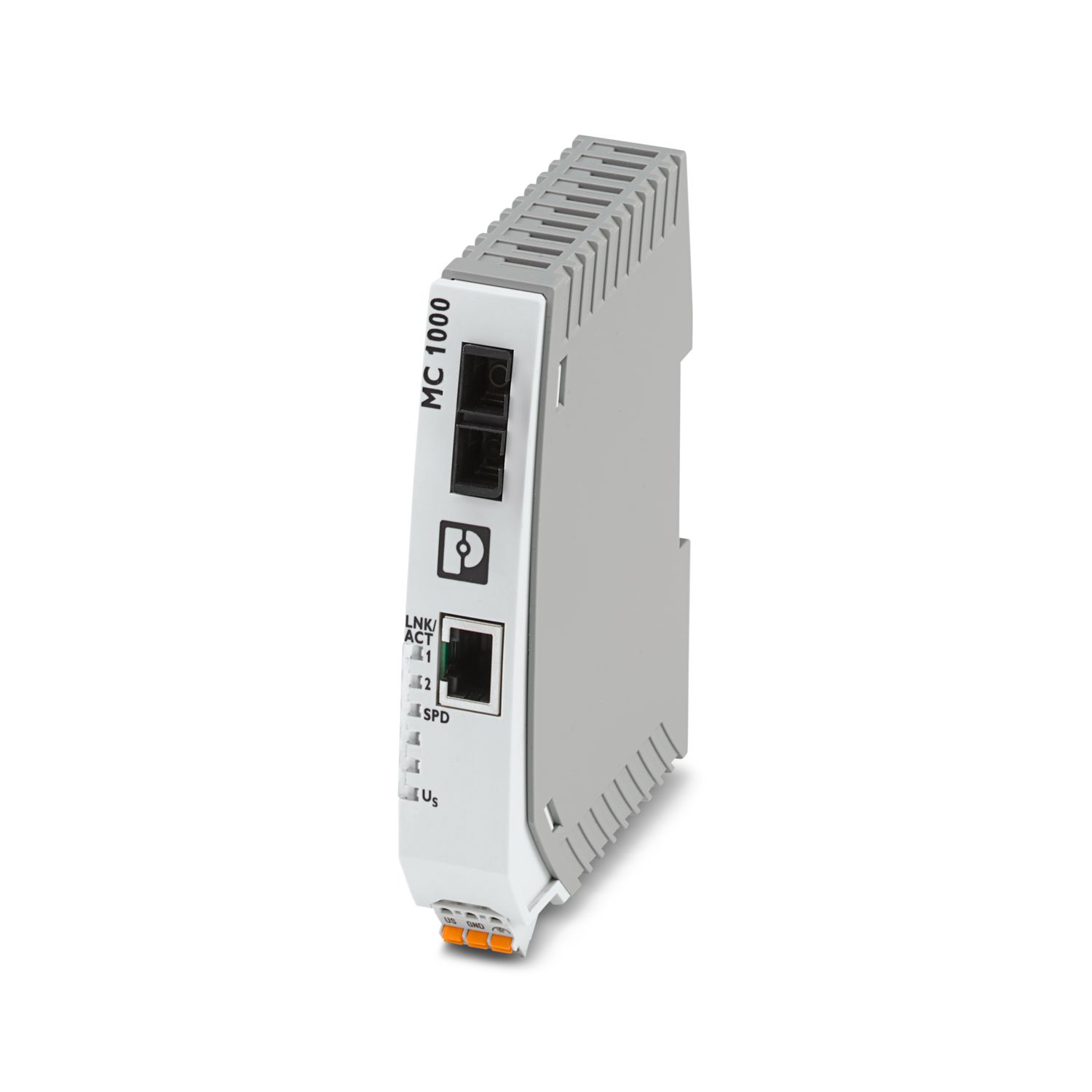

MC 1000-MM SC - Convertitori in fibra ottica

1329817

Convertitore a fibra ottica con connessione SC-Duplex (1310 nm) per 100Base-TX a fibra ottica multimodale, montabile su guida DIN.

Nota per l'utilizzo
Nota per l'utilizzo	Solo per l'uso industriale
Limitazione dell'uso
Nota EMC	EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Tipo di prodotto	Convertitori di supporti
Famiglia di prodotti	MC 1000
MTTF	84,6 Anni (Standard MIL-HDBK-217F, temperatura 25 °C, ciclo di funzionamento 100%)
	756,3 Anni ()
	668,4 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 100 % (7 giorni alla settimana, 24 ore al giorno))

Alimentazione
Range tensione di alimentazione	12 V DC ... 48 V DC
Tensione nominale	24 V DC
Corrente assorbita tipica	20 mA (24 V DC)
Max. corrente assorbita	170 mA

Alimentazione
Collegamento	Connessione a molla Push-in
Sezione conduttore flessibile	0,20 mm² ... 2,50 mm²
Sezione conduttore rigida	0,20 mm² ... 2,50 mm²
Sezione conduttore flessibile [AWG]	24 ... 12
Sezione del conduttore AWG	24 ... 12
Lunghezza del tratto da spelare	10,00 mm

Segnale	Ethernet
Dati: fibra ottica
Capacità di trasmissione minima	-20 dBm (62,5/125 μm, fibra di vetro multimodale)
	-23,5 dBm (50/125 μm, fibra di vetro multimodale)
Capacità di trasmissione massima	-14 dBm
Distanza di trasmissione incl. riserva di sistema da 3 dB	2 km
Collegamento	SC-Duplex
Lunghezza d'onda	1310 nm
Sensibilità di ricezione minima	-32 dBm
Sensibilità di ricezione max.	-8 dBm
Mezzo trasmissivo	Fibra di vetro Multimode
Dati: Interfaccia Ethernet, 100 Base-Tx a norma IEEE 802.3u
Velocità di trasmissione	10/100 MBit/s
Collegamento	Connettore femmina RJ45, schermato
Numero di canali	1
Lunghezza di trasmissione	100 m (twisted pair, schermato)
Mezzo trasmissivo	Rame
LED di segnalazione	LNK/ACT, SPD, US
Modalità auto-negoziazione	Auto
Link through	Link Fault Pass Through
Commutazione MDI-/MDI-X	Auto-MDI(X)

Larghezza	22,5 mm
Altezza	123 mm
Profondità	90 mm

Materiale custodia	Poliammide, rinforzato con fibre

Cavo in fibra ottica
Tipi di fibre	50/125 µm
	62,5/125 µm
	fibra di vetro

Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6	: 5g, 150 Hz, Criterio 3
Urti secondo EN 60068-2-27/IEC 60068-2-27	: 30g, 11 ms, pulsazione d'urto d'onda semisinusoidale

Condizioni ambientali
Grado di protezione	IP30
Temperatura ambiente (esercizio)	-10 °C ... 60 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Posizione elevata	≤ 2000 m (secondo UL)
Umidità dell'aria consentita (esercizio)	10 % ... 95 % (senza condensa)
Urti	300 m/s², 11 ms (IEC 60068-2)

Conformità/Omologazioni
Conformità	CE conforme
UL, USA / Canada	UL 61010-1, UL 61010-2-201

Compatibilità elettromagnetica	Conformità alla direttiva EMC 2014/30/EU
Scariche elettrostatiche
Norme/Disposizioni	EN 61000-4-2
Scariche elettrostatiche
Osservazioni	Criterio B
Campi elettromagnetici ad alta frequenza
Norme/Disposizioni	EN 61000-4-3
Campi elettromagnetici ad alta frequenza
Osservazioni	Criterio A
Transitori veloci (Burst)
Norme/Disposizioni	EN 61000-4-4
Transitori veloci (Burst)
Osservazioni	Criterio A
Carico di corrente impulsiva (Surge)
Norme/Disposizioni	EN 61000-4-5
Carico di corrente impulsiva (Surge)
Osservazioni	Criterio B
Influenza condotta
Norme/Disposizioni	EN 61000-4-6
Influenza condotta
Osservazioni	Criterio A
Emissione di disturbi
Norme/Disposizioni	EN 55032

Tipo di montaggio	Guida di supporto: 35 mm
Posizione d'installazione	su guida orizzontale NS 35 secondo EN 60715

Codice articolo	1329817
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DNC314
Codice prodotto	DNC314
GTIN	4063151624569
Peso per pezzo (confezione inclusa)	182 g
Peso per pezzo (confezione esclusa)	124 g
Numero tariffa doganale	85176200
Paese di origine	CA

Prodotti compatibili

Accessori

I vantaggi

Commutazione auto-MDI-/MDI-X

Velocità di trasmissione dati di 100 MBit/s

Funzione Link Fault Pass Through (LFPT) per un semplice monitoraggio del collegamento

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
