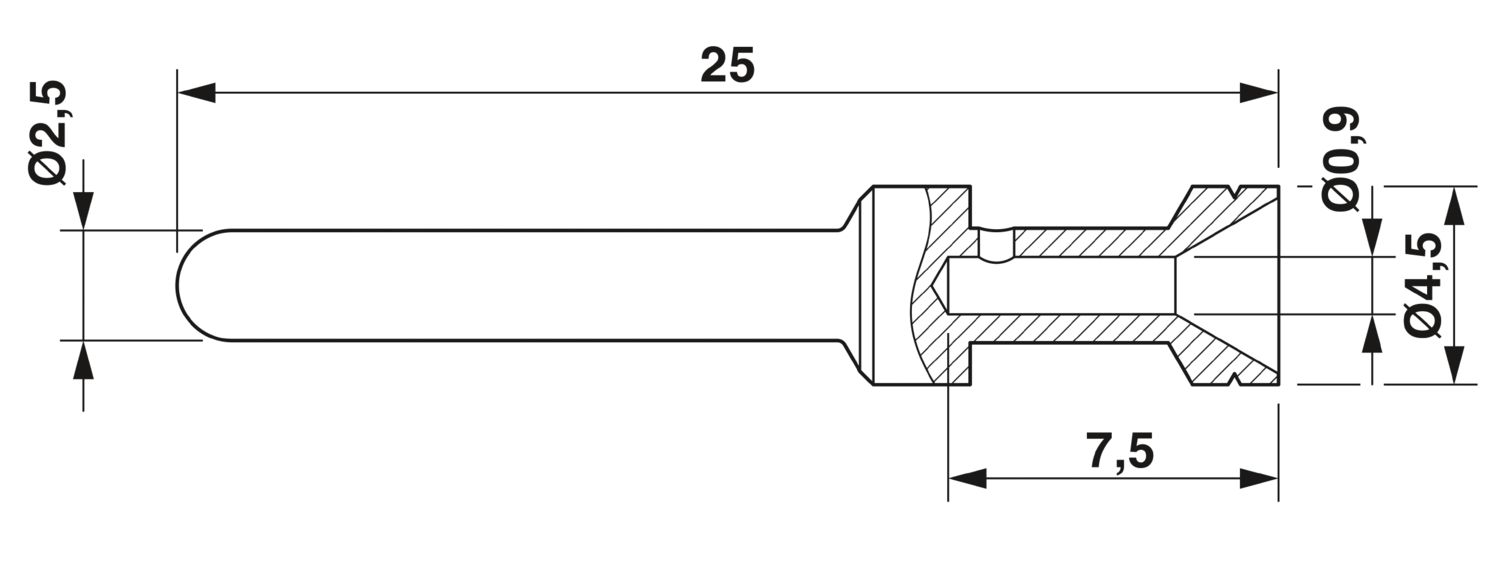

Contatto a crimpare, diametro contatti: 2,5 mm, tornito, Spina, materiale contatti: Lega di rame, superficie contatti: dorato, sezione di connessione: 0,14 mm2 ... 0,37 mm2, AWG 22 ... 26
Dettagli prodotto
Note generali
per HC-M-06..., HC-M-HV-, HC-M-08-, HC-M-20-, HC-A..., HC-B..., HC-BB..., HC-BBB... e portacontatti HC-HV
Nota per il montaggio
Con tensioni < 5 V e correnti < 5 mA si consigliano contatti dorati.
La qualità di una connessione a crimpare viene stabilita dalla norma DIN EN 60352-2.
Tipo di prodotto
Contatto a crimpare
Serie
HC-M-06
HC-M-HV
HC-M-08
HC-A
HC-BB
HC-B
HC-HV
HC-M-20
HC-K
HC-BBB
Esecuzione
Contatto singolo maschio
Tipo contatto
tornito
Collegamento
Connessione a crimpare
Tipo di connessione del contatto
Spina
Tecnica di connessione
Connessione a crimpare
Sezione di collegamento
0,14 mm² ... 0,37 mm²
Sezione di collegamento AWG
22 ... 26
Lunghezza di spelatura nei singoli conduttori
7,5 mm (9,5 mm con HC-M-HV...)
Materiale contatto
Lega di rame
Materiale superficie contatti
dorato
Caratteristiche meccaniche
Diametro contatto
2,5 mm
Dati meccanici
Cicli di manovra
≥ 500
Condizioni ambientali
Temperatura ambiente (esercizio)
-40 °C ... 125 °C
Codice articolo
1585663
Pezzi/conf.
100 Pezzi
Quantità di ordinazione minima
100 Pezzi
Codice vendita
AF7AID
Codice prodotto
AF7AID
Pagina del catalogo
Pagina 666 (C-2-2019)
GTIN
4046356291576
Peso per pezzo (confezione inclusa)
1.266 g
Peso per pezzo (confezione esclusa)
1.2 g
Numero tariffa doganale
85366900
Paese di origine
DE
ECLASS
ECLASS-13.0
27440204
ETIM
ETIM 9.0
EC000796
UNSPSC
UNSPSC 21.0
39121500
EU RoHS
Soddisfa i requisiti della direttiva RoHS
Sì
(Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)
Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
