SAC-4P-923-SH/...
-
Linea di sistema bus
1408544

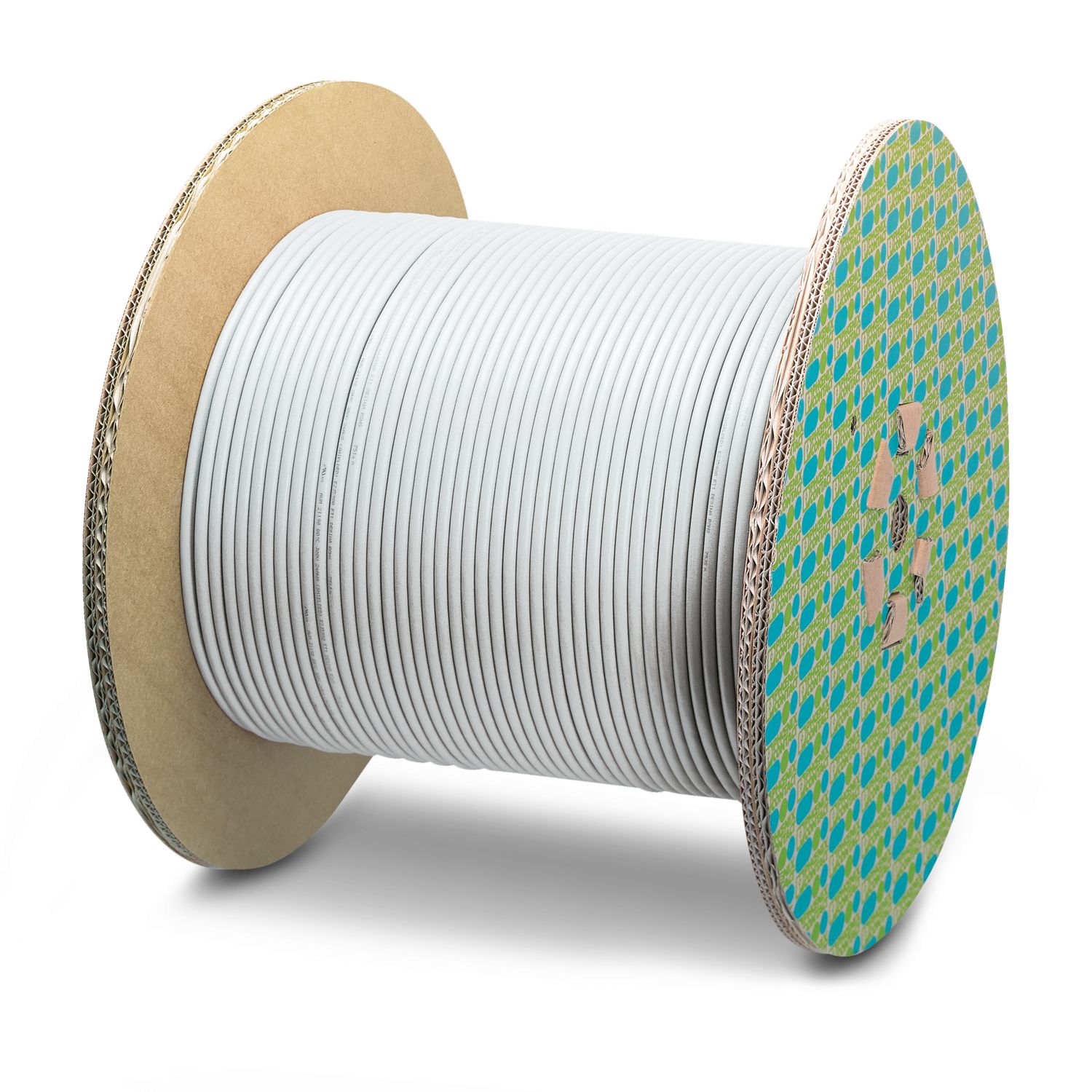

In metri, Linea di sistema bus, CANopen®, DeviceNet™, schermata, PUR senza alogenati, grigio-argento RAL 7001, 4-conduttori (2xAWG24/19+2xAWG22/19), colore conduttore singolo: rosso-nero, blu-bianco, lunghezza cavo: Ingresso libero (110,0 ... 500,0 m), Fornito su un cilindro del cavo in un massimo di due sottoinsiemi (dettagli: vedere i dati tecnici)
Dettagli prodotto
| Istruzioni per l’ordine: | Il cavo ordinato può essere fornito in due lunghezze (rispettivamente di > 100 m) su un cilindro del cavo. Le consegne vengono contrassegnate separatamente. |
| Tipo di prodotto | Cavi dati al metro |
| Tipo sensore | DeviceNet™ |
| Numero di poli | 4 |
| Mezzo trasmissivo | Rame |
| Tipo di segnale/categoria | DeviceNet™ |
| DeviceNet™ |
| Lunghezza cavo | Ingresso libero (110,0 ... 500,0 m) |
| CANopen®/DeviceNet™, PUR, grigio [923] | |
| Disegno quotato |
|
| UL AWM Style | 21198 (80 °C / 300 V) |
| Numero di poli | 4 |
| Schermato | sì |
| Tipo di cavo | CANopen®/DeviceNet™, PUR, grigio [923] |
| Struttura conduttore | 2xAWG24/19+2xAWG22/19 |
| Linea segnale AWG | 24 |
| Tensione di alimentazione AWG | 22 |
| Sezione del conduttore | 2x 0,25 mm² (Linea dati) |
| 2x 0,34 mm² (Tensione di alimentazione) | |
| 1x 0,34 mm² (Conduttori flessibili applicati) | |
| Diametro filo con guaina isolante | 1,95 mm ±0,05 mm (Linea dati) |
| 1,4 mm ±0,05 mm (Tensione di alimentazione) | |
| Diametro esterno conduttore | 6,70 mm ±0,3 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | grigio-argento RAL 7001 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PE espanso (Linea dati) |
| PE (Tensione di alimentazione) | |
| Conduttore singolo, colore | rosso-nero, blu-bianco |
| Cordatura a coppie | 2 conduttori a coppia |
| Cordatura intera | 2 coppie intorno ad un conduttore flessibile applicato nel centro dell’anima |
| Copertura schermata ottica | 80 % |
| Resistenza di isolamento | ≥ 5 GΩ*km (Linea dati) |
| ≥ 5 GΩ*km (Tensione di alimentazione) | |
| Impedenza caratteristica | 120 Ω ±10 % (con 1 MHz) |
| Tensione nominale cavi | ≤ 300 V (Valore di punta, non per correnti forti) |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000000, Raggio di piegatura: 70 mm, Raggio di piegatura: 15 x D, Corsa di posizionamento: 4,5 m, Velocità di posizionamento: 3 m/s, Accelerazione: 3 m/s², Temperatura di utilizzo: -20 °C ... 60 °C |
| Attenuazione schermatura | ≤ 22,9 dB/km (con 1 MHz) |
| ≤ 16,4 dB/km (a 500 kHz) | |
| ≤ 9,5 dB/km (a 125 kHz) | |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| a norma IEC 60754-1 | |
| Resistenza alla fiamma | UL 1581, sezione 1060 e UL 2556, sezione 9.3 (FT1) |
| UL 1581, sezione 1100 e UL 2556, sezione 9.1 (HFT/FT2) | |
| IEC 60332-1-2 | |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -30 °C ... 70 °C (Cavi, posa mobile) | |
| -20 °C ... 60 °C (con installazione) | |
| -20 °C ... 60 °C (Cavo, inserto catene portacavi) | |
