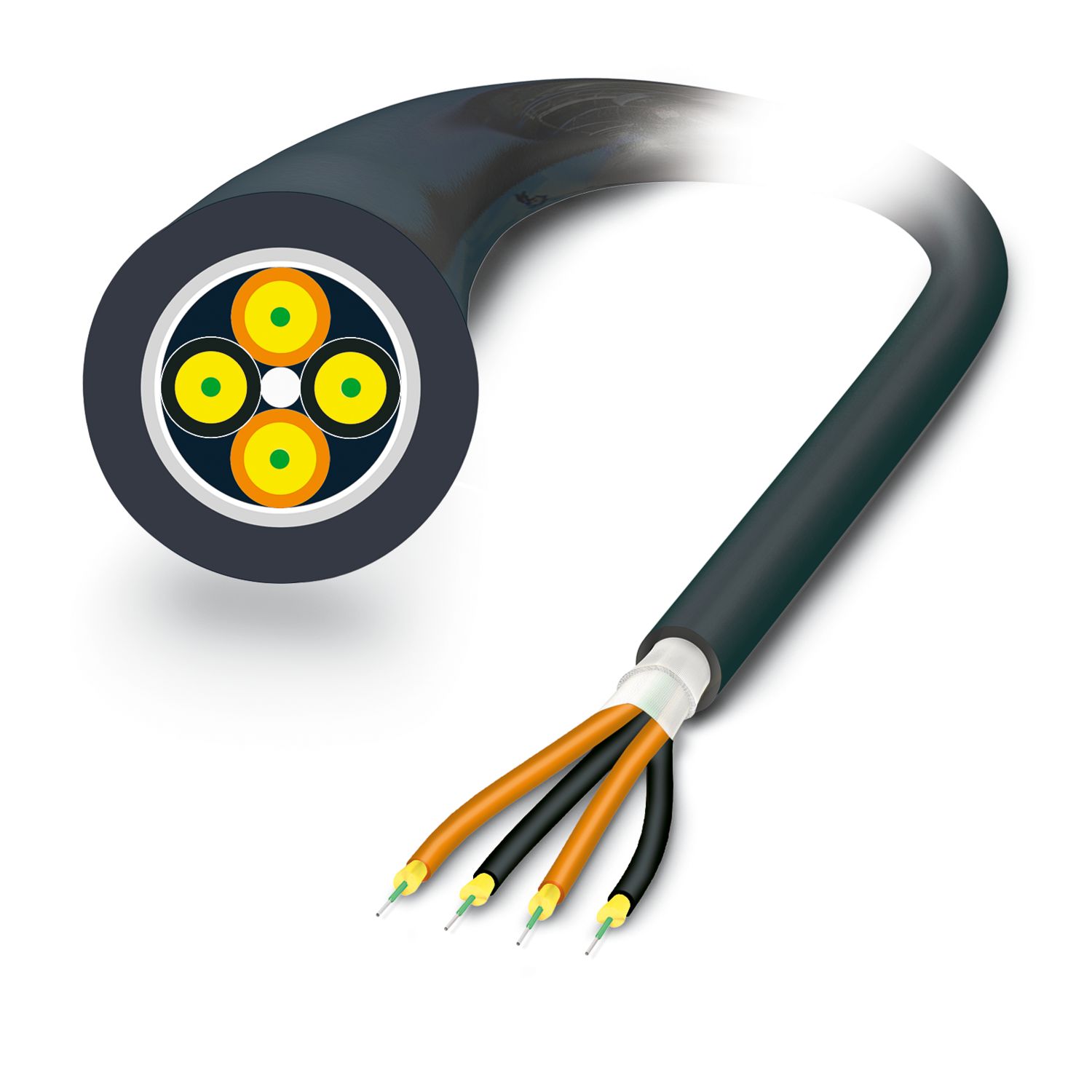

FOC-OE-OE-GB03/... - Cavi in fibra ottica - 1406431

Caratteristiche articolo

Caratteristiche elettriche

Mezzo trasmissivo	FO
Velocità di trasmissione	1 GBit/s

Indicazioni materiale

Guaina esterna, materiale	PE

Connettori

Connessione 2
Tipo	estremità conduttore libera
Grado di protezione	IP20

Cavo / linea

Lunghezza cavo	2,50 m
Peso della linea	90,00 kg/km
Tipo di cavo	Cavo outdoor
Tipo di cavo	Cavo breakout
Abbreviazione cavi	04-G50/FJ(ZNG)H-...22
Diametro esterno conduttore	9,00 mm
Guaina esterna, materiale	PE
Guaina esterna, colore	nero
Guaina esterna, elementi resistenti	Fibra aramidica/ottica
Diametro filo con guaina isolante	900 µm
Conduttori singoli, diametro	2,15 mm ±0,1 mm
Conduttore singolo, colore	nero/arancio
Raggio di piegatura minimo, posa fissa	90 mm
Raggio di piegatura minimo, posa mobile	135 mm
Resistenza alla trazione corta/costante	2000 N / 1000 N
Pressione trasversale breve	1500,00 N/cm
Pressione trasversale costante	400,00 N/cm
Cavo, attenuazione	2,7 dB/km (a 850 nm), 1,0 dB/km (a 1300 nm)
Assenza di alogeni	a norma IEC 60754-1/2
Resistenza all'olio	elevata resistenza agli agenti chimici e agli olii
Resistenza alla fiamma	sì
Cavo in fibra ottica
Numero di fibre	4
Fibra	50/125 µm OM2
Tipo di fibra	Fibra di vetro multimode 50/125 µm
Attenuazione	2,7 dB/km (2,7 dB/km (a 850 nm), 1,0 dB/km (a 1300 nm))
Mezzo trasmissivo	Fibra di vetro Multimode
Lunghezza d'onda	850 / 1300 nm

Caratteristiche meccaniche

Resistenza alla trazione corta/costante	2000 N / 1000 N

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 70 °C
Temperatura ambiente (montaggio)	-20 °C ... 60 °C
Resistenza al calpestio	durante l'installazione: 1500 N/cmin esercizio: 400 N/cm
Resistenza ai raggi UV	sì
Resistenza all'olio	elevata resistenza agli agenti chimici e agli olii

Normative e prescrizioni

Resistenza alla fiamma	sì
Resistenza all'olio	elevata resistenza agli agenti chimici e agli olii

Montaggio

Codice articolo	1406431
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Nota	Produzione su ordinazione (non è possibile effettuare resi)
Codice vendita	ABNICC
Codice prodotto	ABNICC
Pagina del catalogo	Pagina 408 (C-2-2019)
Numero tariffa doganale	85447000
Paese di origine	DE

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
