VS-08-LI-RJ45-RJ45-CF-5,0
-
Vezeték
1689624

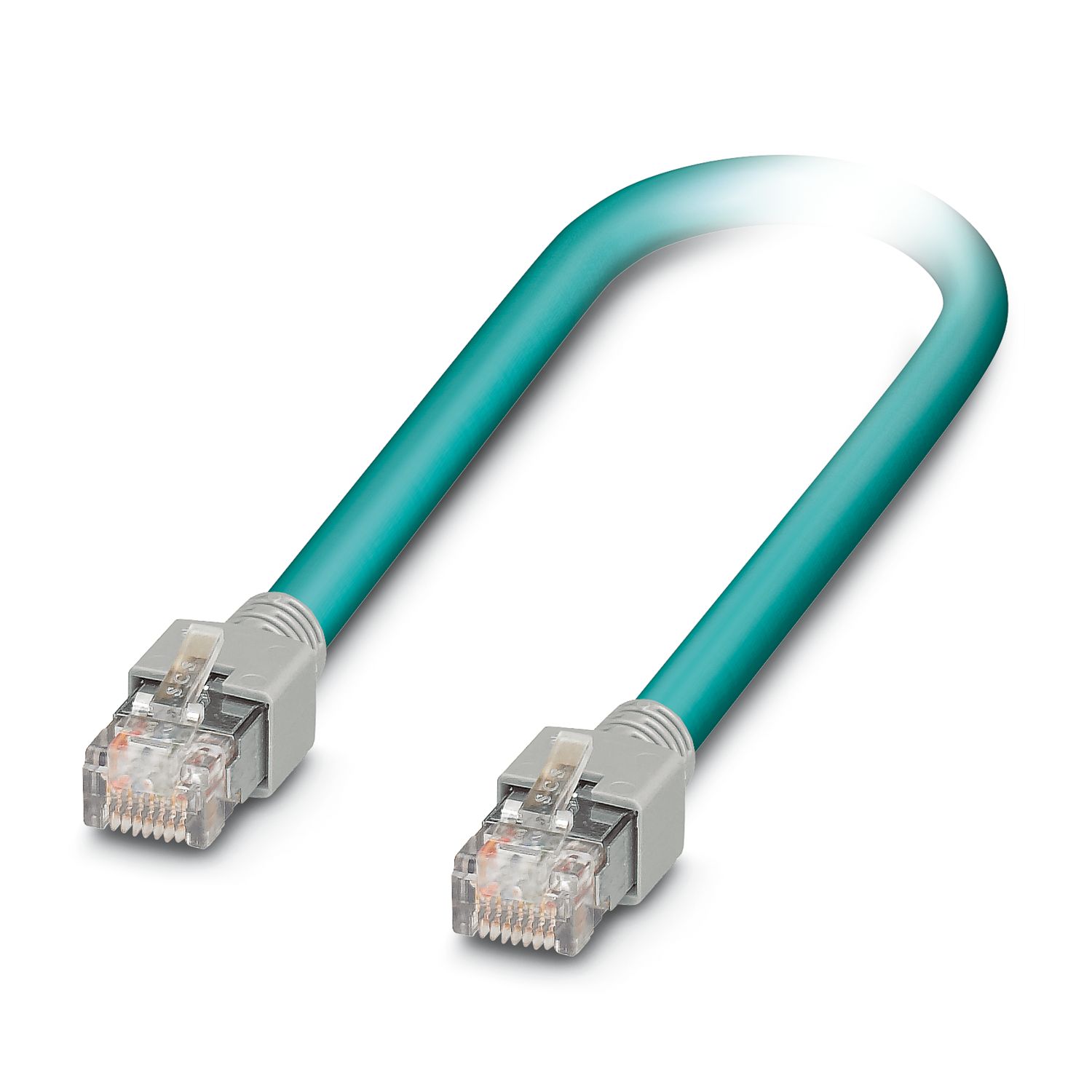

Konfekcionált Ethernet kábel, CAT5e, árnyékolt, 2 érpár, AWG 26 sodrott (hét vezeték), Line, RAL 5021 (vízkék), RJ45-ről RJ45-re, hossza 5 m
Termékrészletek
| Terméktípus | Szerelt adatkábel |
| Termékcsalád | RJ45 INDUSTRIAL IE8 CAT5 |
| Pólusszám | 4 |
| Árnyékolt | van |
| Szigetelési tulajdonságok | |
| Túlfeszültség-kategória | II |
| Szennyeződési fok | 2 |
| Átviteli tulajdonságok (kategória) | CAT5 (IEC 11801:2002) |
| Mechanikai adatok | |
| Csatlakoztatási ciklus | ≥ 750 |
| Érintkező anyaga | Rézötvözet |
| Érintkezőfelület anyaga | Arany a nikkelen |
| Érintkezőtartó anyaga | Hőre lágyuló műanyag |
| Vezetékhossz | 5,00 m |
| Ethernet [93E] | |
| Méretrajz |
|
| Vezeték tömege | 43 kg/km |
| Pólusszám | 4 |
| Árnyékolt | van |
| Vezetéktípus | Ethernet [93E] |
| Vezető felépítése | 2x2xAWG26/7, SF/UTP |
| Jel futásidő | 4,3 ns/m |
| Jelsebesség | 0,77 c |
| Jelvezeték vezetékfelépítése | 7x 0,16 mm |
| AWG jelvezeték | 26 |
| Vezeték-keresztmetszet | 2x 2x 0,14 mm² |
| Érkeresztmetszet a szigeteléssel együtt | 1 mm -0,2 mm |
| Vezeték külső átmérője | 5,75 mm ±0,15 mm |
| Külső köpeny, anyaga | PUR |
| Külső köpeny, szín | vízkék RAL 5021 |
| Vezeték anyaga | csupasz Cu érvezeték |
| Érszigetelés anyaga | Foam-Skin PE |
| Elemi ér, szín | fehér/narancssárga-narancssárga, fehér/zöld-zöld |
| Pársodratozás | 2 ér párban |
| Teljes sodratozás | 2 érpár 2 kitöltőszállal középen |
| Optikai árnyékolás | 85 % |
| Max. érellenállás | ≤ 284 Ω/km |
| Szigetelési ellenállás | ≥ 5 GΩ*km |
| Csatolóellenállás | ≤ 5,00 mΩ/m (20 MHz-nél) |
| Hullámellenállás | 100 Ω ±15 % (1 ... 100 MHz-nél) |
| Vezetékkapacitás | nom. 48 nF/km (800 Hz-nél) |
| Névleges feszültség - kábel | 50 Veff |
| 125 V (Csúcsérték, erősáramhoz nem alkalmazható) | |
| Ér/ér vizsgálófeszültség | 1000 Veff |
| Vizsgálófeszültség ér/árnyékolás | 500,00 Veff |
| Legkisebb hajlítási sugár, fixen fektetett | 30 mm (kábel, fix kiépítéshez) |
| Legkisebb hajlítási sugár, mozdíthatóan fektetett | 78 mm (Kábel, változtatható kiépítéshez) |
| Húzószilárdság | ≤ 50 N (rövid idejű) |
| ≤ 10 N (tartós) | |
| Közelvégi áthallás csillapítás (NEXT) | 66 dB/m (1 MHz-en) |
| 57 dB/m (4 MHz-nél) | |
| 52 dB/m (10 MHz esetén) | |
| 50 dB/m (16 MHz-nél) | |
| 47 dB/m (20 MHz-nél) | |
| 45 dB/m (31,25 MHz-nél) | |
| 40 dB/m (62,5 MHz-nél) | |
| 36 dB/m (100 MHz esetén) | |
| Szinkroncsillapítás (ACR) | 6,57 dB/m (1 MHz-en) |
| 5,64 dB/m (4 MHz-nél) | |
| 5,12 dB/m (10 MHz esetén) | |
| 4,89 dB/m (16 MHz-nél) | |
| 4,57 dB/m (20 MHz-nél) | |
| 4,34 dB/m (31,25 MHz-nél) | |
| 3,77 dB/m (62,5 MHz-nél) | |
| 3,31 dB/m (100 MHz esetén) | |
| Árnyékoló csillapítás | 0,028 dB/m (1 MHz-en) |
| 0,06 dB/m (4 MHz-nél) | |
| 0,085 dB/m (10 MHz esetén) | |
| 0,115 dB/m (16 MHz-nél) | |
| 0,128 dB/m (20 MHz-nél) | |
| 0,162 dB/m (31,25 MHz-nél) | |
| 0,23 dB/m (62,5 MHz-nél) | |
| 0,29 dB/m (100 MHz esetén) | |
| Tűzállóság | a VDE 0482 rész 265-2-1 szerint |
| az IEC 332-1 szerint | |
| Környezeti hõmérséklet (üzemi) | -30 °C ... 80 °C (kábel, fix kiépítéshez) |
| Környezeti hőmérséklet (áthelyezés) | -5 °C ... 60 °C |
| Környezeti feltételek | |
| Védettség | IP20 |
| Környezeti hõmérséklet (üzemi) (Kábel, fix elhelyezés) | -30 °C ... 80 °C (kábel, fix kiépítéshez) |
| Környezeti hõmérséklet (üzemi) (Kábel, elmozdítható elhelyezés) | -5 °C ... 60 °C (Kábel, változtatható kiépítéshez) |
| Környezeti hõmérséklet (üzemi) | dugasz/aljzat |
